Şartname

Yüksek torklu uygulamalar için basit ve uygun maliyetli bir bağlantıdır

Darbe direnci, titreşim sönümleme ve değişen yüklere uyum sağlama özelliği, ekipman için gelişmiş koruma sağlar

Hızlı kurulum ve kaldırma, zamandan ve emekten tasarruf sağlar

Ultra uzun servis ömrü

Basit yapı ve kolay bakım

Düşük kurulum gereksinimleri ve çok çeşitli tasarımlar

Serpantin yaylı ızgaralı kaplinlerin kurulum doğruluğu gereksinimi, genel kaplinlere göre daha düşüktür

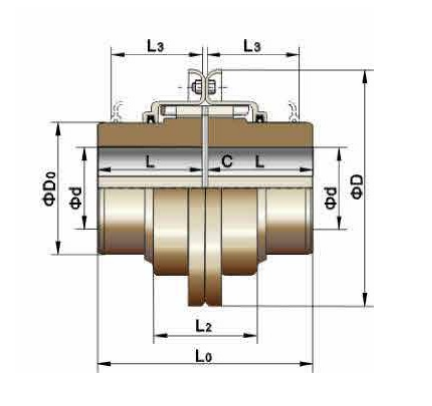

Modeli	Nominal Tork/Tn N.M	İzin verilen hız/N devir/dakika	Maksimum aks deliği L mm	Eksenel Uzunluk L mm	Uzunluk L0 mm	L2 mm	D mm	D0 mm	Ara parçası C mm	Ağırlık (deliksiz) kilo	Yağ şarjı kg
6020T	52	6000	28	50	103	48	46	112	3	1.95	0.027
6030T	149	6000	35	50	103	48	46	122	3	2.59	0.041
6040T	249	6000	42	55	113	51	45	130	3	3.36	0.054
6050T	435	6000	50	65	133	61	55	149	3	5.45	0.068
6060T	684	6050	56	75	153	64	59	163	3	7.26	0.086

6070T	994	5500	65	80	163	67	62	174	3	10.44	0.113
6080T	2050	4750	80	95	193	89	84	200	3	17.70	0.172
6090T	3730	4000	95	105	213	96	91	233	3	25.42	0.254
6100T	6280	3250	110	125	255	120	114	268	6	42.22	0.426
6110T	9320	3000	120	135	275	125	119	287	6	54.45	0.508

6120T	13700	2700	140	155	316	148	142	320	6	81.27	0.735
6130T	19900	2400	170	175	356	150	144	379	6	122.58	0.908
6140T	28600	2200	200	190	386	156	150	411	6	180.24	1.135
6150T	39800	2000	215	200	406	216	210	476	6	230.18	1.952
6160T	55900	1750	240	215	436	130	124	533	6	321.43	2.815

6170T	74600	1225	280	230	466	240	234	584	6	448.10	3.496

Tanımla

Yüksek torklu uygulamalar için basit ve uygun maliyetli bir bağlantıdır.

Jiangsu RSK serpantin yaylı ızgara kaplini, dişli kaplinlerin yüksek tork kapasitesini elastik kaplinlerin esnekliğiyle birleştirerek orta ila ağır hizmet kaplinleri arasında daha basit ve daha ideal bir seçenek haline getirir. Hızlı sökülebilir tasarımı, kurulum ve sökme zorluklarını tamamen ortadan kaldırarak daha ekonomik ve güvenilir bir kaplin çözümü sunar.

Darbe direnci, titreşim sönümleme ve değişen yüklere uyum sağlama, ekipman için gelişmiş koruma sağlar.

RSK serpantin yaylı ızgara kaplinin diş yüzeyleri, temas alanının yükteki değişikliklere göre değişmesine olanak tanıyan çok sayıda kavisli yüzeyden oluşur. Bu tasarım, kaplinin yük darbelerine ve değişken yüklere daha iyi dayanmasını sağlayarak başlatma sırasında veya eşit olmayan yükleme koşulları altında daha fazla güvenlik sağlar. Ayrıca yayın esnek iletimi önemli miktarda titreşim kuvvetini emer. Sönümleme etkisi darbe titreşimlerini %36'nın üzerinde azaltır ve bu da onu güç aktarım sistemleri için gerçek bir şok ve titreşim filtresi haline getirir.

Hızlı kurulum ve kaldırma, zamandan ve emekten tasarruf sağlar.

Kaplinlerin kurulumu ve sökülmesindeki zorluklara ve verimsizliklere çözüm bulmayı amaçlayan RSK, yepyeni bir hızlı sökme kaplini geliştirdi. Konik bir yüzey arayüzünü benimser ve kuvvet uygulamak için uç yüzünde birkaç yüksek mukavemetli cıvata kullanır, böylece hem genişleme hem de bağlantı efektleri elde edilir. Bu tasarım, kurulum sırasında boşluklu bir uyum sağlarken, sıkı geçme performansı sunar ve geleneksel sıkı geçmeli ürünlere kıyasla %70'ten fazla zaman tasarrufu sağlar.

Ultra uzun servis ömrü.

Konik yay, yüksek mukavemetli alaşımlı çelikten üretilmiştir ve üstün sertlik ve esneklik elde etmek için sıkı bir ısıl işlem sürecinden geçer. Yay yüzeyi, yüzey katmanının moleküler yapısını sıkıştırmak için hassas bir şekilde kumlanmıştır, bu da aşınma direncinin artmasına ve servis ömrünün uzamasına neden olur.

Basit yapı ve kolay bakım.

Düşük kurulum gereksinimleri ve çok çeşitli tasarımlar.

Serpantin yaylı ızgaralı kaplinlerin montaj doğruluğu gereksinimi, genel kaplinlere göre daha düşüktür. Yay, yarım kaplin manşonunun diş oluklarında serbestçe sallanabilmektedir ve bu da iki mil arasında önemli ölçüde radyal, açısal ve eksenel sapmalara izin vermektedir. Bu sapmalar belirli bir aralıkta kaldığı sürece güç aktarım performansını etkilemez, gürültü yaratmaz veya hizmet ömründen ödün vermez.
