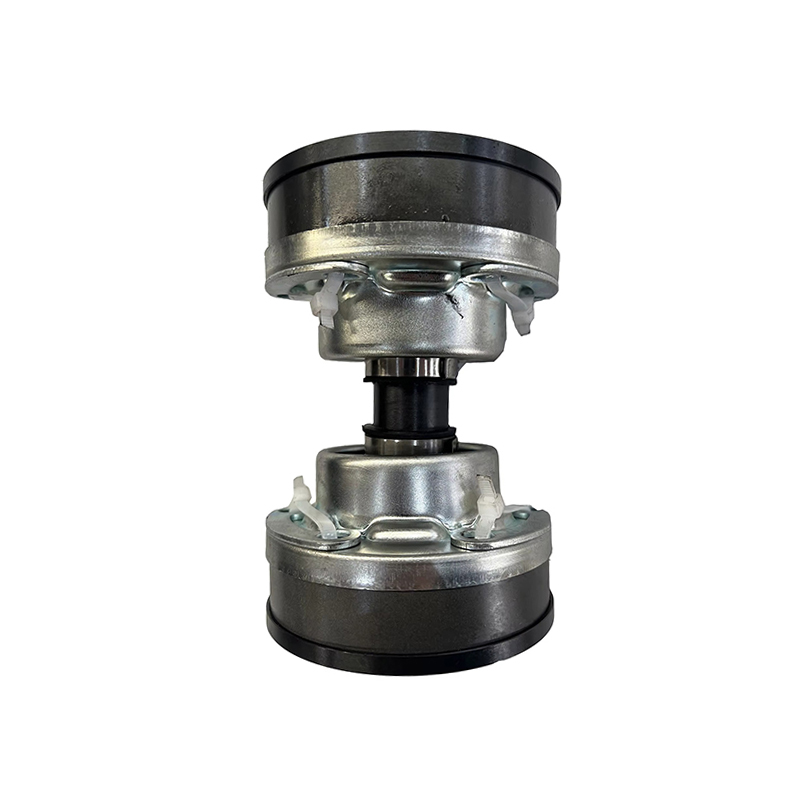

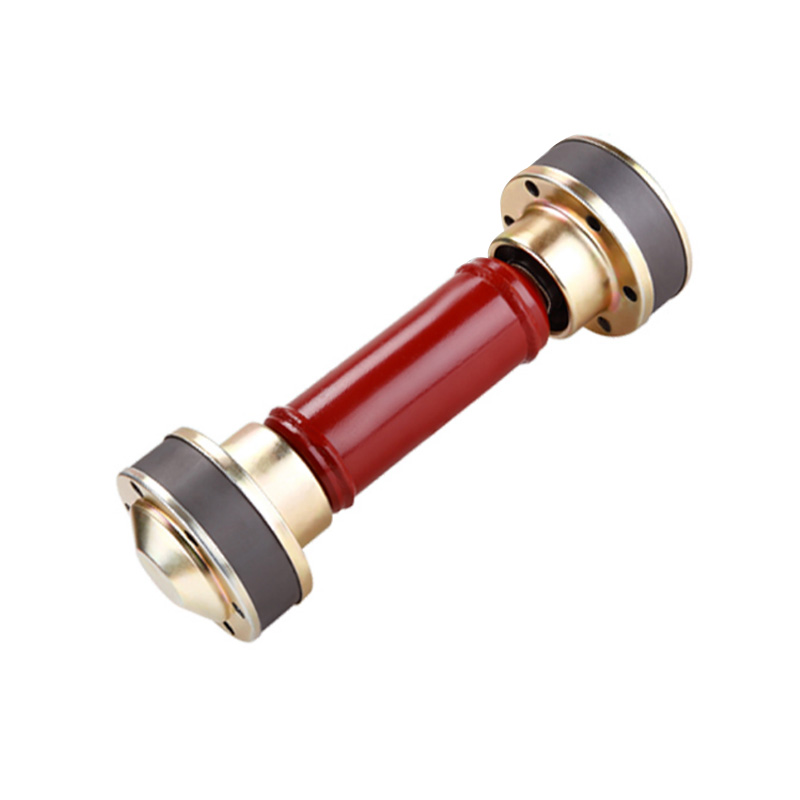

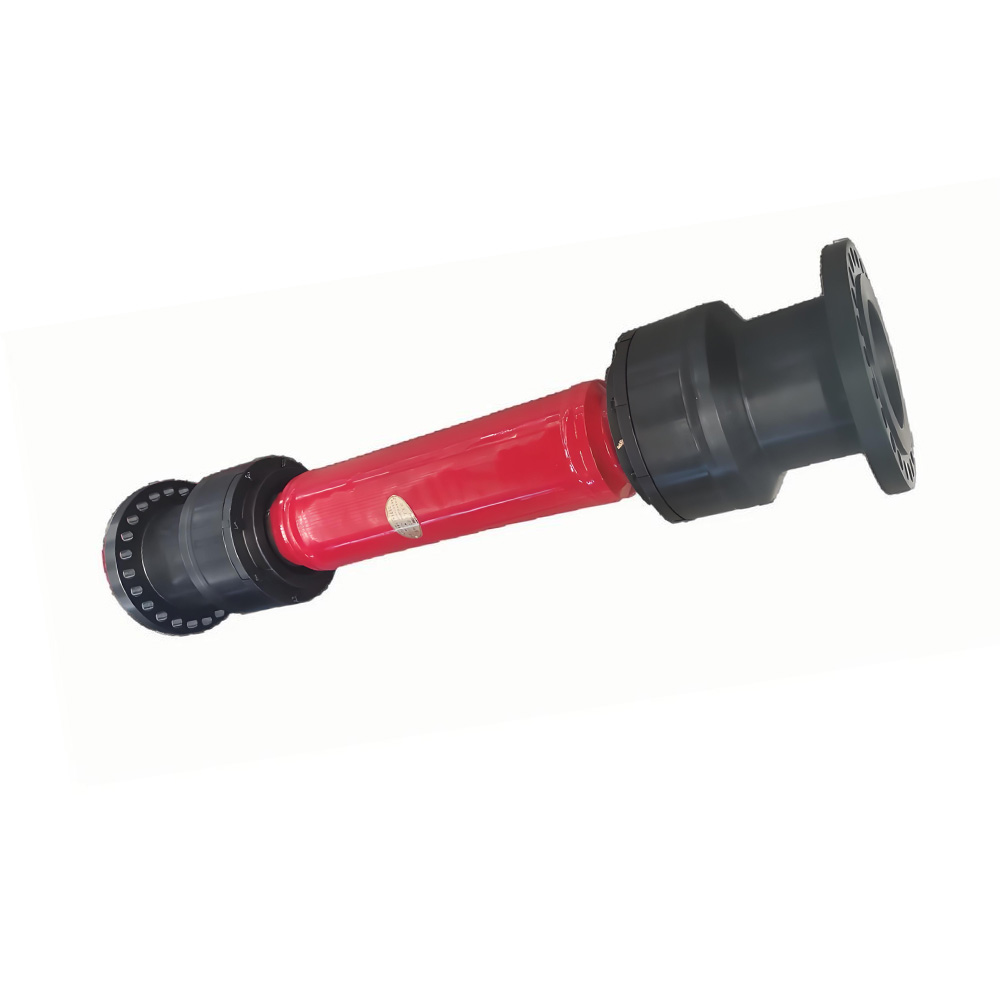

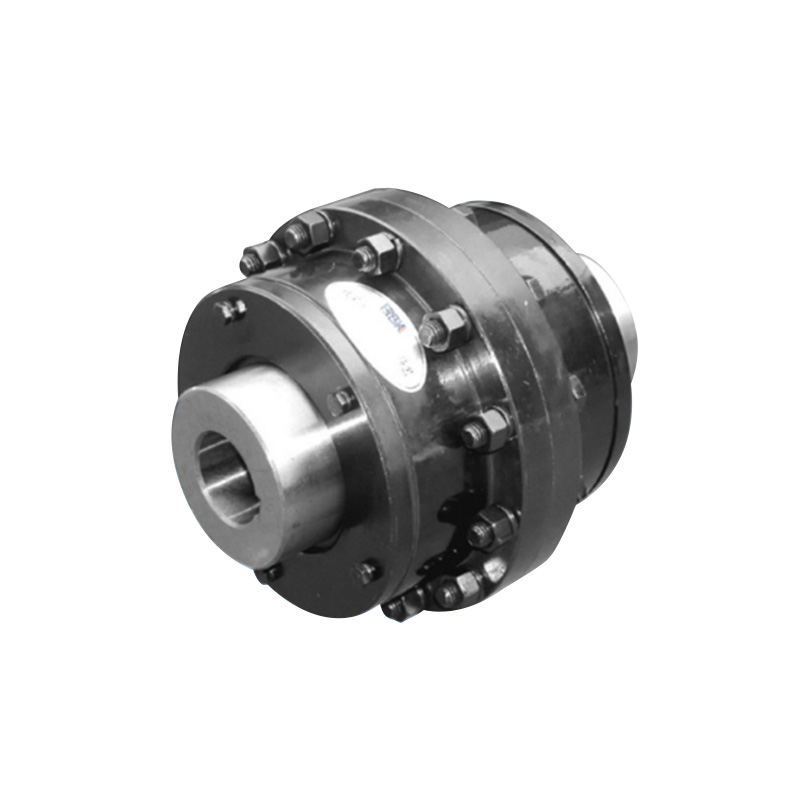

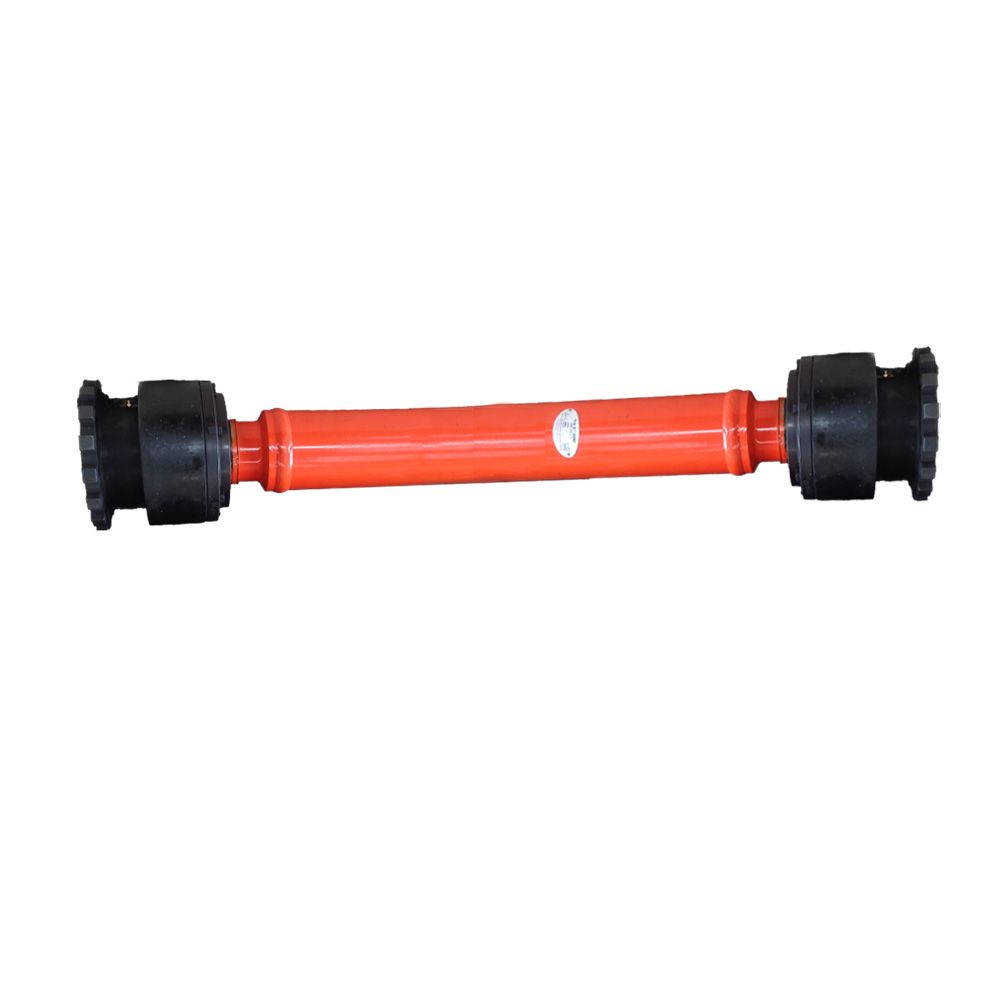

Dalma Özellikli CVJ Mimarisi ve Gerçek Aktarma Organı Düzenlerinde Çözdükleri

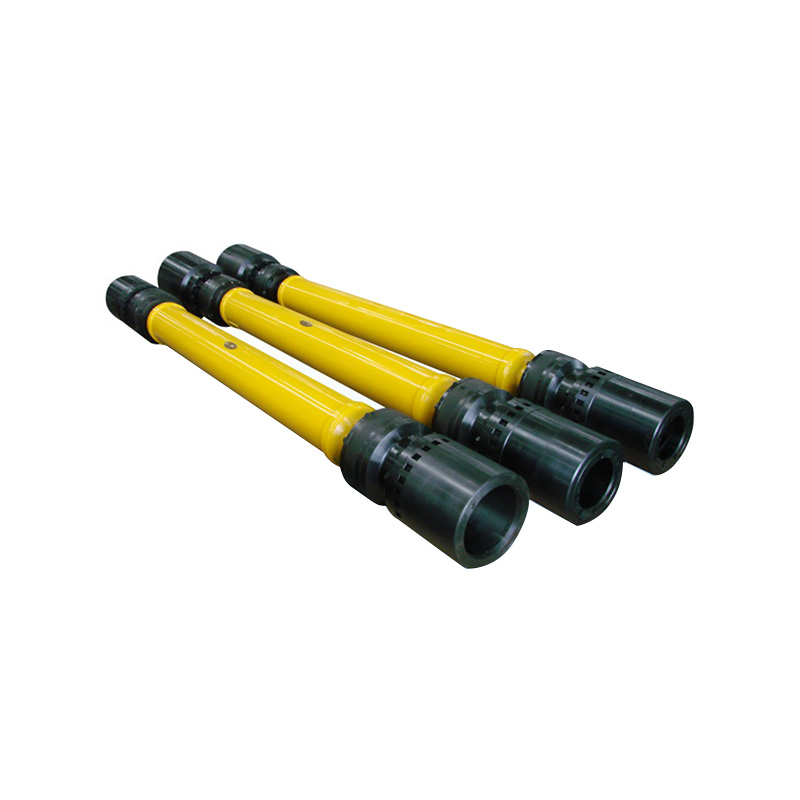

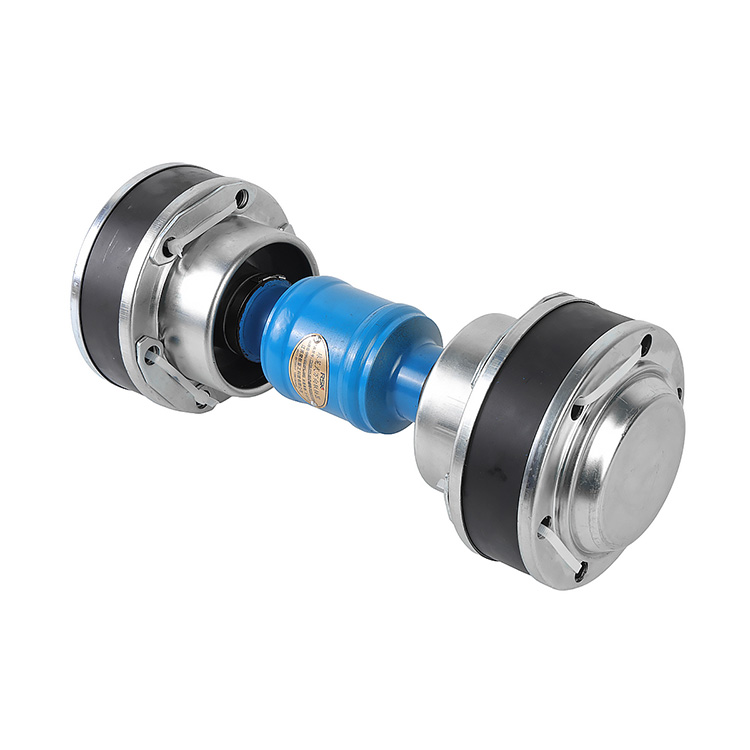

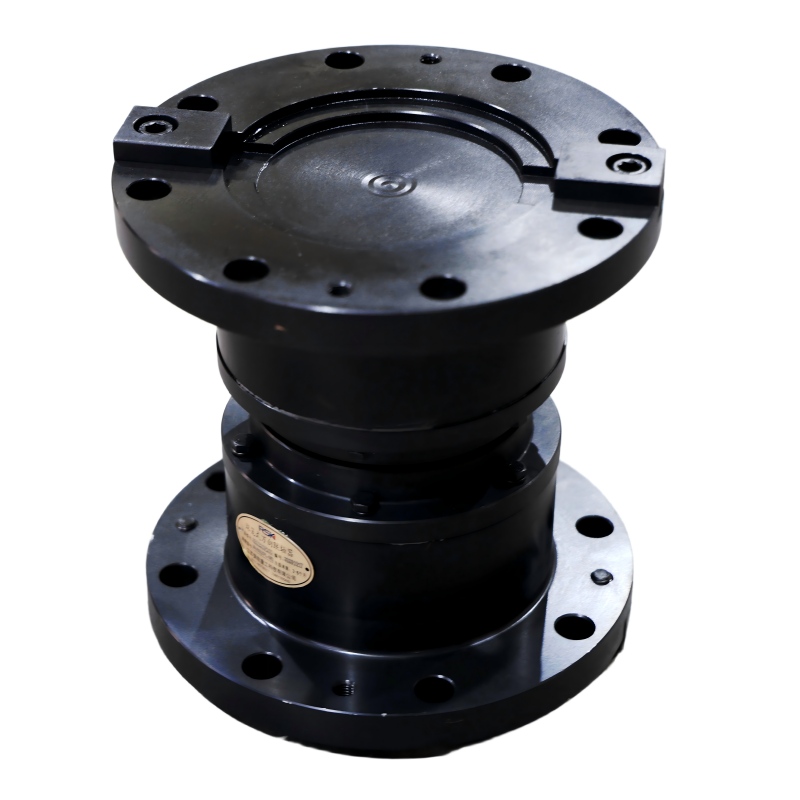

içinde kayar tip CV mafsalları , dış yarış top pistleri eklem eksenine paraleldir Torku iletmeye ve belli bir açıyla çalışmaya devam ederken iç ve dış bileşenler arasında göreceli eksenel hareket sağlar. Pratik aktarma organları paketlemesinde, bu "bağlantılı dalma", kurulum montaj mesafesi mükemmel bir şekilde kontrol edilemediğinde veya süspansiyon hareketi, aksi durumda ayrı bir kayar spline gerektirecek uzunluk değişikliğine neden olduğunda kullanışlıdır.
Toplu alıcılar için temel çıkarım sistem düzeyindedir: CVJ'ye dalmanın yerini değiştirmek arayüzleri azaltabilir, tolerans yığınlarını kısaltabilir ve montaj doğrulamasını basitleştirebilir. Kendi açımızdan, bu bağlantıları üretim tutarlılığını göz önünde bulundurarak tasarlıyoruz, böylece özel ara şaft işlemleri gerektirmeden dalma davranışı üretim partileri arasında sabit kalır.

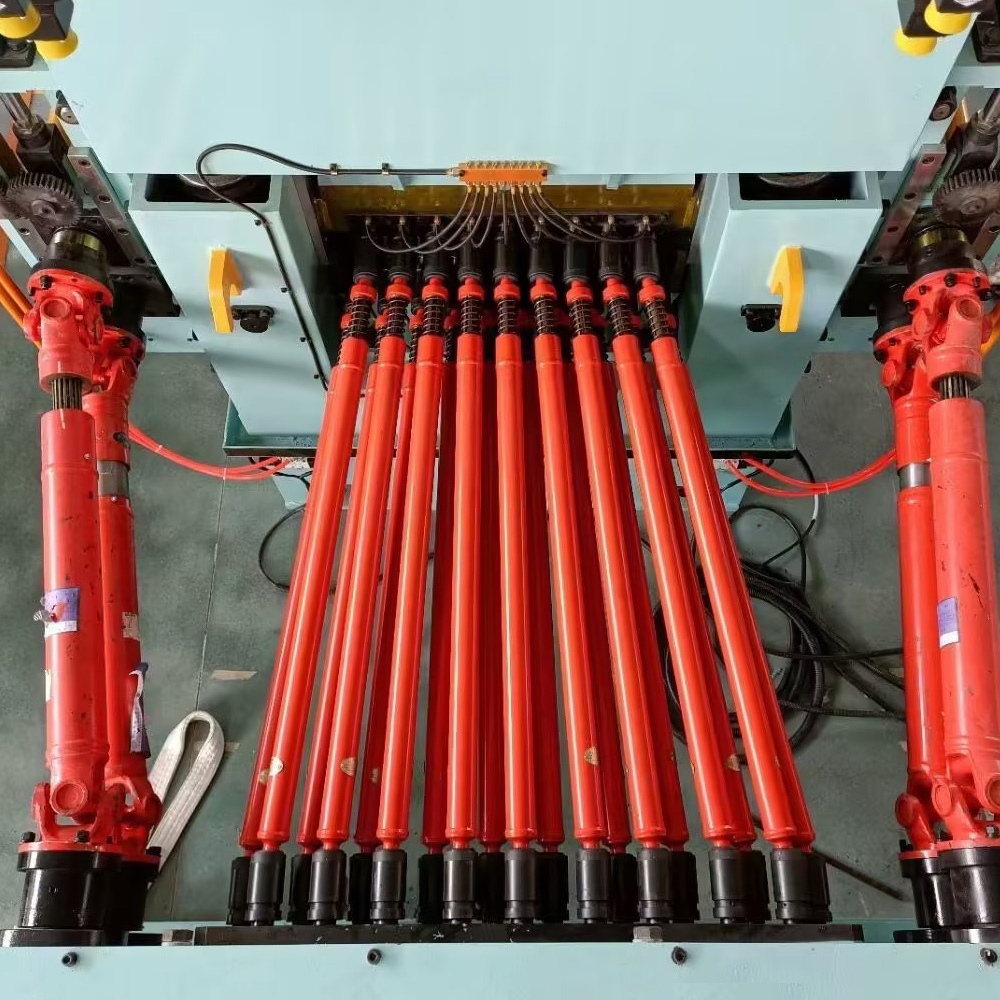

Eksenel Titreşim Emilimi: Düşük Kayma Sürtünmesinin En Önemli Olduğu Zaman
Uzunluk dengeleme mekanizması düşük dirence sahip olduğunda aktarma organlarındaki eksenel titreşimin absorbe edilmesi genellikle daha kolaydır. Kayar tip CVJ'lerde daha küçük dalma sürtünmesi, eksenel girişlerin daha az kuvvetle dağıtılabileceği anlamına gelir; bu da eksenel titreşimin bitişik bileşenlere iletiminin azaltılmasına yardımcı olabilir.
Alıcıların genellikle fayda gördüğü yerler
- Spline "yapışmasının" katkıda bulunduğu bilinen NVH'ye duyarlı sistemler.
- Sık süspansiyon hareketine veya termal uzunluk değişikliklerine sahip düzenler.
- Yumuşak dalma tepkisinin iyileştirilmesinin, başka yerlerdeki sönümlemenin artırılmasına tercih edildiği uygulamalar.
Çoğu endüstriyel alıcı için "yüksüz pürüzsüz" bir bağlantı yeterli olmadığından, gerçek çalışma torku koşullarıyla uyumlu dinamik test yaklaşımlarını kullanarak dalma düzgünlüğünü rutin olarak doğrularız.

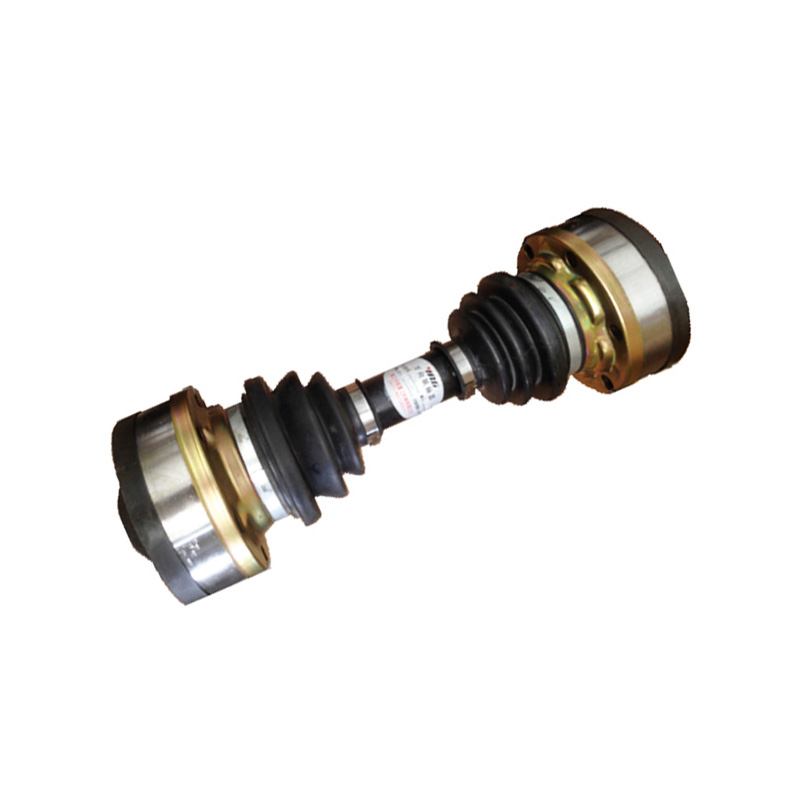

Ara Millerdeki Kayma Kamalarının Ortadan Kaldırılması: Tasarım ve Tedarik Etkileri
CVJ'nin içinde eksenel genişleme ve montaj mesafesi ayarı sağlandığında, ara mil çoğunlukla kayar kamalar olmadan üretilebilir. Bu hem mühendisliği hem de kaynak bulmayı etkiler: daha az özel işleme adımı, daha az aşınma arayüzü ve açıkta kalan spline hareketiyle ilişkili daha az yağlama ve sızdırmazlık karmaşıklığı.
| Tasarım Öğesi | Slayt Spline Düzenlemesi | Kayar Tip CVJ Dalma Düzeni |
| Uzunluk telafisi konumu | Mil üzerinde spline arayüzü | içindeside CV joint |
| Tork altında sürtünme davranışı | Genellikle daha yüksek kayma sürtünmesi | Daha düşük genleşme kaynaklı sürtünme yuvarlanma hareketi yoluyla |
| Üretim odağı | Spline hassas yüzey işlemi | Yarış geometrisi ısıl işlem dinamik doğrulaması |
| Montaj tolerans yığını | Kontrol edilecek daha fazla arayüz | Kontrol edilecek potansiyel olarak daha az arayüz |
Uzunluk telafisinin nerede gerçekleştiğinin ve bunun sürtünme davranışını ve üretim odağını nasıl etkilediğinin karşılaştırılması.
Çalışma Açısı ve Dalma: Eklemin Aşırı Kısıtlanmasından Nasıl Kaçınılır
Kayar tip CVJ'ler genellikle aktarma organlarının hem açı hem de eksenel harekete uyum sağlaması gerektiğinde seçilir. Pratik bir tasarım hatası, eklemin süresiz olarak maksimum açıda maksimum dalma sağlayabileceğini varsayarak sistemi aşırı kısıtlamaktır. Gerçekte, açı ve dalma dahili kinematik "odayı" paylaşır ve agresif kombinasyonlar dahili temas gerilimini, ısıyı ve gres kesmeyi artırabilir.
Tedarik spesifikasyonlarında kullanılan yapıcı seçim kılavuzu
- Gerekli açı zarfını gerekli dalma strokundan ayrı olarak belirtin, ardından birleştirilmiş en kötü durum noktasını doğrulayın.
- içindeclude duty-cycle notes (continuous vs. intermittent angle) so the joint’s heat treatment and lubrication can be matched properly.
- Büyük eklemlenmede tepe torkunu ayrı bir durum olarak ele alın; genellikle yorgunluğu yönetir ve kararlı durum torkundan daha fazla parça dayanıklılığını yönetir.
Bu zarfları boyut ölçümü, fiziksel/kimyasal doğrulama ve dinamik testlerle desteklenen üretilebilir spesifikasyonlara dönüştürerek alıcıları destekliyoruz; dolayısıyla onayladığınız bağlantı, hacim olarak aldığınız bağlantıdır.
Isıl İşlem ve Parça Dayanıklılığı: “Sertliğin” Ötesinde Neler İstenmeli?
Top pisti bileşenleri için (dış bilezik, iç bilezik), dayanıklılık tek başına tek bir sertlik değerine bağlı değildir. Toplu kaynak kullanımında, özellikle tork altında dalmanın meydana geldiği durumlarda, yuvarlanma teması yorgunluğu ve darbe toleransı ile ilişkili ısıl işlem sonuçlarının talep edilmesi daha yapıcı olacaktır.
Tedarikçi kalifikasyonunda pratik kontrol noktaları
- Yuva geometrisine ve yük bölgesine uygun tutarlı kasa derinliğini veya etkili sertleştirilmiş katmanı onaylayın.
- Yorulma ömründeki saçılımı azaltmak için mikroyapı doğrulamasını (sadece sertliği değil) zorunlu tutun.
- Mümkün olduğunda dinamik test korelasyonunu isteyin: Palet dayanıklılığı sonuçta bir sistem davranışıdır tek bir malzeme numarası yok.
Tek noktadan işleme zincirimiz (hassas üretim, kontrollü ısıl işlem ve tam denetim) bu değişkenleri sıkı bir şekilde kontrol etmemize olanak tanır; bu nedenle birçok denizaşırı alıcı, bizi uzun vadeli programlar için onaylı satıcı listelerinde tutuyor.
Gresleme, Sızdırmazlık ve Dalma Tutarlılığı: Hizmet Ömrü Boyunca Değişkenliğin Azaltılması
içinde plunge-capable kayar tip CV mafsalları gres davranışı dalma düzgünlüğünü ve ısıyı etkileyebilir. Yaşamın başlangıcında düzgün bir şekilde dalan bir bağlantı, eğer gres, yuvarlanma artı eksenel hareketin kesme koşullarına uygun değilse daha az tutarlı hale gelebilir. Alıcılar için bu, sonradan akla gelen bir düşünce olmaktan ziyade, spesifikasyonlarla ilgili bir görüşme olarak ele alınması en iyisidir.
Teknik gereksinimlerinizde neleri hizalamanız gerekir?
- Çalışma döngünüze uygun sıcaklık aralığı ve oksidasyon kararlılığı.
- Gres tutmayı sürdürmek için çizme malzemeleri ve sızdırmazlık yaklaşımıyla uyumluluk.
- Tork altında dalma düzgünlüğü kriterleri (sübjektif "his" yerine kabul edilebilir kuvvet değişimini tanımlayın).
Avrupa'ya, Amerika'ya, Rusya'ya, Orta Doğu'ya ve Hindistan'a nakliye deneyimimize göre, yağlama ve sızdırmazlık gereksinimlerini erkenden ayarlamak, süreç listesini kontrol altında tutarken saha performansını istikrara kavuşturmanın en hızlı yollarından biridir.

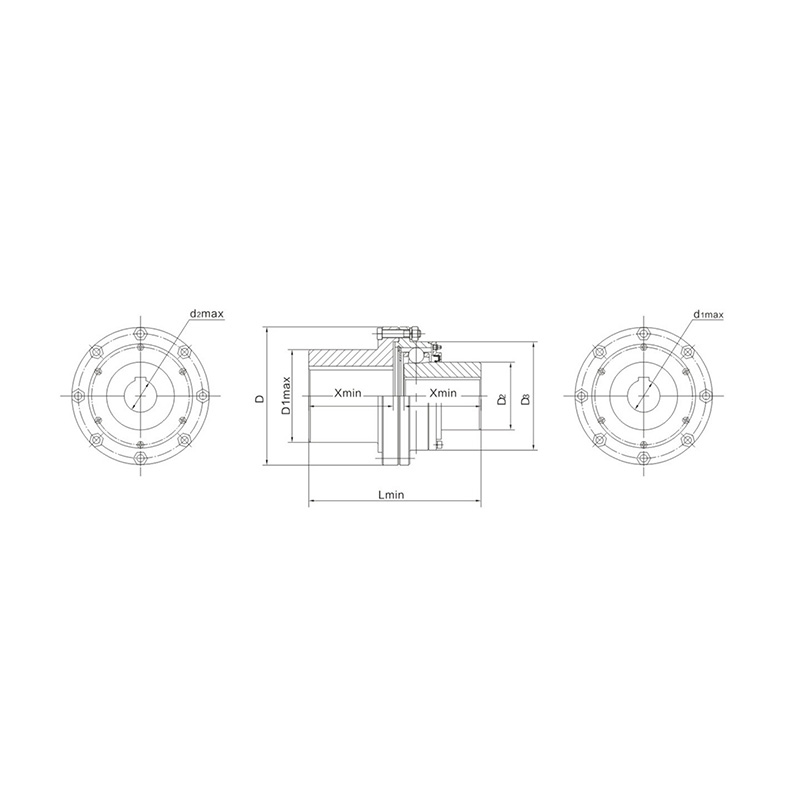

içindestallation Tolerance Strategy: Using Plunge to Simplify Mounting Distance Control

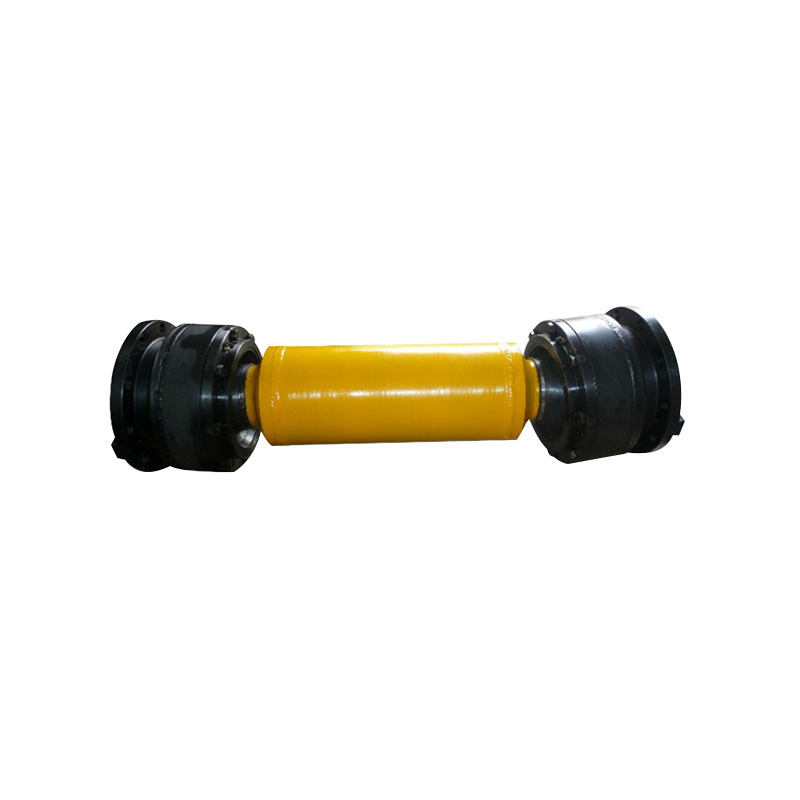

Toplu programlar genellikle araç şasileri, dişli kutuları veya tahrikli ekipman çeşitleri arasında montaj mesafesi dağıtımıyla uğraşır. Kayar tip CVJ'ler, dalma ve çalışma açısı kapasitesini tek bir montajda birleştirdikleri için daha büyük bir uzunluk değişimini absorbe edebilirler. Yapıcı yaklaşım, bu yeteneği açık bir tolerans stratejisine dönüştürmektir.
Üretim hattı planlamasında kullanılan önerilen yaklaşım
- Nominal montaj uzunluğunu ve termal büyüme de dahil olmak üzere beklenen min/maks yığılmayı tanımlayın.
- Her iki yönde marjı korumak için bağlantının orta strok dalma konumunu nominal yapıda ayarlayın.
- Aşırı süspansiyon konumlarında, mafsalın en yüksek tork altında strok sonuna yakın bir yerde zorlanmadığını doğrulayın.
Alıcılar hedef zarfları erken paylaştıklarında, genellikle tork ve dalma ihtiyaçlarını minimum düzeyde yeniden çalışma ile karşılayan ortak bir konfigürasyon önerebilirim; bu, yetenekli bir tedarikçinin tasarım ve test derinliğinin karşılığını hızlı bir şekilde amorti ettiği yerdir.
