Servo motor diyafram kaplinleri, servo motorları bilyalı vidalar, doğrusal aktüatörler veya hassas dişli üniteleri gibi tahrik edilen elemanlara bağlamak için tasarlanmış özel güç aktarım bileşenleridir. Başlıca rolleri, sıfır boşluk ve kararlı burulma davranışını korurken torku yüksek doğrulukla iletmektir. Yüksek performanslı servo sistemlerde kaplin, konumlandırma doğruluğunu, tepki hızını ve uzun vadeli operasyonel kararlılığı doğrudan etkiler.
Genel amaçlı esnek kaplinlerle karşılaştırıldığında diyaframlı kaplinler hassasiyet ve verimliliğin kritik olduğu yerlerde seçilir. Metal bazlı elastik yapıları dinamik otomasyon ortamlarında tutarlı hareket kontrolünü destekler.
Servo Motor Diyafram Kaplinlerinin Yapısal Tasarımı

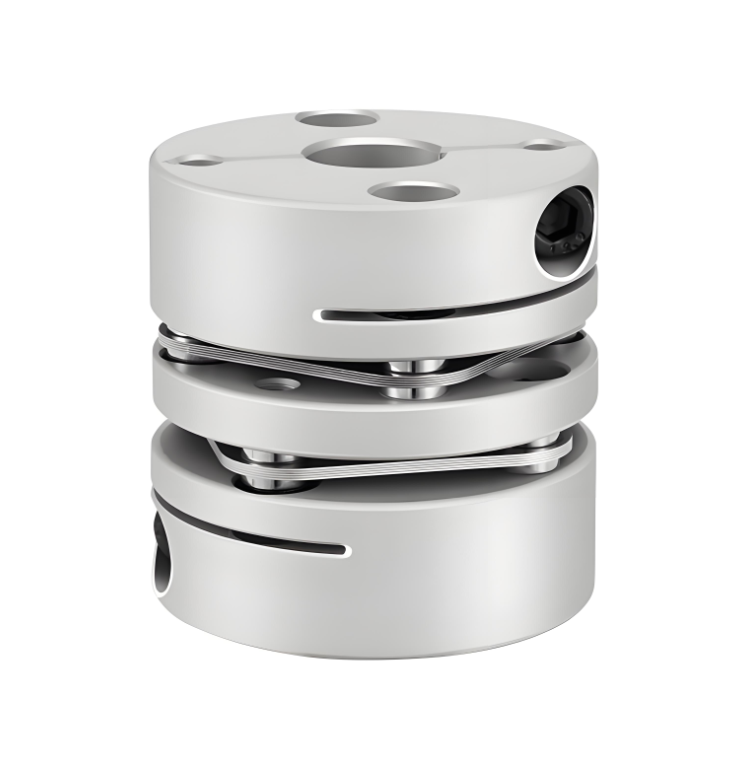

Bir servo motor diyafram kaplini tipik olarak bir veya daha fazla ince metalik diyaframla bağlanan iki göbekten oluşur. Bu diyaframlar esnek plakalar veya disk benzeri elemanlar olarak üretilir ve motor mili ile tahrik edilen mil arasına yerleştirilir. Göbekler, kelepçeleme, kama yuvası veya diğer hassas sabitleme yöntemleri kullanılarak doğrudan millerin üzerine monte edilir.
Diyafram elemanları, burulmaya karşı sağlam kalırken yük altında elastik olarak esneyecek şekilde tasarlanmıştır. Esneklik ve sertlik arasındaki bu denge, kaplinin torku doğru bir şekilde iletmesine ve aynı zamanda küçük şaft yanlış hizalamalarına uyum sağlamasına olanak tanır.
Elastik Metal Diyaframlar Yoluyla Tork Aktarımı
Bir servo motor diyafram kaplininde tork, motor şaftından birinci göbeğe, diyafram elemanları boyunca ve tahrik edilen yüke bağlı olan göbeğe akar. İletim yolu, kayan veya yuvarlanan temas yerine diyaframın elastik deformasyonuna dayanır.
Tork sürekli bir metalik yapı aracılığıyla aktarıldığı için kaplin yüksek burulma sertliği sergiler. Bu özellik, doğru tork yanıtını destekler ve hızlı hızlanma veya yük değişiklikleri sırasında açısal sapmayı en aza indirir.
Rulman Stresi Olmadan Yanlış Hizalama Telafisi
Pratik kurulumlarda servo motor milleri ile tahrik edilen bileşenler arasındaki küçük hizasızlıklar kaçınılmazdır. Servo motor diyafram kaplinleri, diyafram elemanlarının kontrollü esnemesi yoluyla bu sapmaları telafi eder.
- Termal genleşmenin neden olduğu eksenel yer değiştirme
- Montaj toleranslarından kaynaklanan açısal yanlış hizalama
- Küçük paralel şaft ofsetleri
Kaplin, bu hareketleri dahili olarak absorbe ederek, istenmeyen kuvvetlerin motor yataklarına ve tahrik edilen ekipmanlara aktarılmasını azaltarak daha uzun servis ömrünü destekler.
Sıfır Boşluk ve Hareket Doğruluğu
Hareket komutlarının doğrudan mekanik harekete dönüştürülmesi gereken servo tahrikli sistemlerde sıfır boşluk esastır. Birçok servo motor diyafram kaplini, hassas işlenmiş göbekler, sıkı bir şekilde kontrol edilen diyafram geometrisi ve cıvatalı veya kaynaklı bağlantılar gibi güvenli birleştirme yöntemleri sayesinde sıfır boşluk elde eder.
Bu sağlam, boşluksuz bağlantı, servo motor ile tahrik edilen eksen arasında hassas senkronizasyonun korunmasına yardımcı olarak kapalı döngü kontrol sistemlerinde tekrarlanabilirliği ve konumlandırma doğruluğunu artırır.
Düşük Atalet ve Yüksek Dinamik Performans
Servo motor diyafram kaplinleri tipik olarak düşük kütle ve kompakt geometri ile tasarlanmıştır. Azaltılmış atalet momenti, motora yansıyan yükü sınırlayarak daha hızlı hızlanma ve yavaşlamaya olanak tanır.
Yüksek hızlı otomasyon ve robot biliminde bu düşük atalet, istikrarlı dinamik davranışı korurken daha kısa çevrim sürelerine ve gelişmiş enerji verimliliğine katkıda bulunur.
Bakım Gerektirmeyen Çalışma ve Servis Güvenilirliği
Diyafram kaplinleri kayar kontak olmadan çalıştığı için yağlama gerektirmez. Bu bakım gerektirmeyen özellik, özellikle temiz veya kapalı ortamlarda işletme maliyetlerini azaltır ve sistem bakımını kolaylaştırır.
Tamamen metal diyafram yapısı, çalışma sınırlarına uyulması koşuluyla döngüsel yükleme altında uzun hizmet ömrünü de destekler. Bazı tasarımlarda diyafram, aşırı aşırı yük altında öngörülebilir bir şekilde arızalanacak şekilde tasarlanabilir ve bu da bağlı ekipmana bir dereceye kadar mekanik koruma sağlar.
Servo Tahrikli Ekipmanlarda Uygulama Alanları
Servo motor diyafram kaplinleri, hassas hareket kontrolü ve kararlı tork iletimi gerektiren uygulamalarda yaygın olarak kullanılır.
- CNC takım tezgahı besleme eksenleri ve konumlandırma sistemleri
- Endüstriyel robotlar ve otomatik montaj hatları
- Yarı iletken üretim ve inceleme ekipmanları
- Yüksek hızlı paketleme ve etiketleme makineleri
Diyafram Kaplin Performansının Arkasındaki Mühendislik Yeteneği
Servo motor diyafram kaplinlerinde güvenilir performans elde etmek, hassas malzeme kontrolü, doğru işleme ve sıkı kalite denetimi gerektirir. Tutarlı diyafram kalınlığı, dengeli geometri ve kontrollü montaj, sertliği ve yorulma ömrünü doğrudan etkiler.
Hassas güç aktarım bileşenleri ve gelişmiş kaplin teknolojilerindeki deneyimiyle Jiangsu Rokang Heavy Industry Technology Co., Ltd., mühendislik bilgi birikimini çeşitli endüstriyel uygulamalarda yüksek hassasiyetli servo sistemlere uygun diyafram kaplinlerinin geliştirilmesine entegre ediyor.
Sonuç
Servo motor diyafram kaplinleri, servo motorlar ve tahrik edilen bileşenler arasında hassas, verimli ve güvenilir bir bağlantı sağlar. Sıfır boşluk, yüksek burulma sertliği, yanlış hizalama telafisi ve bakım gerektirmeyen çalışma sayesinde modern otomasyon sistemlerinde doğru hareket kontrolünü desteklerler. Servo teknolojisi gelişmeye devam ettikçe diyafram kaplinleri tutarlı performans ve uzun vadeli sistem kararlılığı elde etmede önemli bir unsur olmaya devam ediyor.
