Şartname

> Mil kovanı yüksek mukavemetli alüminyum alaşımdan yapılmıştır

> Diyafram 304 paslanmaz çelikten yapılmıştır

> Yüksek tork sertliği, şaftın dönüşünü doğru bir şekilde kontrol edebilir, yüksek hassasiyette kontrol gerçekleştirebilir

> Servo, step motor için özel olarak tasarlanmıştır

> Düşük atalet, yüksek hızlı çalışmaya uygun

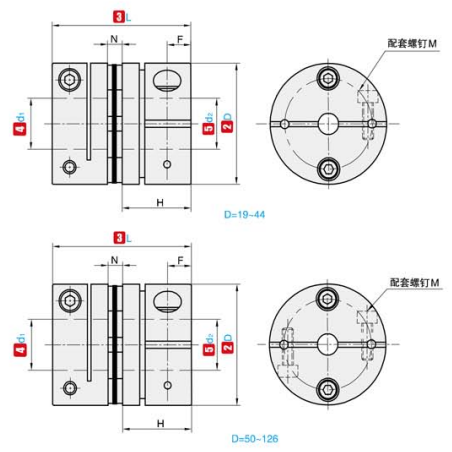

①HAYIR.	②D	③L	④d₁ ⑤d₂ Opsiyonel aralık	N	F	H	M	Sıkma vidası torku(N ·m)
RSK-CPS	19	20	3 4 5 6 6,35 7 8	1.8	3.3	9.1	M2.5	0.8
	26	26	3 4 5 6 6,35 7 8 9 9.525 10 11 12 14	2.6	3.9	11.65	M3	1.2
	32	28	5 6 6,35 7 8 9 9,525 10 11 12 12,7 14 15	3.5	3.85	12.25	M3	1.2
	34	32	5 6 6,35 7 8 9 9,525 10 11 12 12,7 14 15 16	3.5	4.5	14.25	M4	2.5
	39	34.5	8 9 9,525 10 11 12 12,7 14 15 16 17 18 19	4.5	5	14.9	M4	2.5
	44	34.5	8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20 22 24	4.5	5	14.9	M4	2.5
	56	45	10 12 14 15 16 17 18 19 20 22 24 25 28 30 32	5.5	6.4	19.75	M5	5
	68	53	12 14 15 16 17 18 19 20 22 24 25 28 30 32 35 38	6.3	7.7	23.35	M6	8
	82	68	17 18 19 20 22 24 25 28 30 32 35 38 40 42	8.0	9.7	30	M8	20

①HAYIR.	②D	③L	Nominal tork (N·m)	İzin verilen eksantriklik (mm)	İzin verilen sapma (°)	İzin verilen eksenel sapma (mm)	İzin verilen hız (dev/dak)	Statik ters sertlik (N·m/rad)	Atalet momenti	Ağırlık (g)
RSK-CPS	19	20	1	0.1	1	±0,09	10000	1400	6,7×10⁻⁷	11
	26	26	1.5	0.1	1	±0,14	10000	3700	2,2×10⁻⁶	28
	32	28	2	0.1	1	±0,18	10000	5700	7,1×10⁻⁶	46
	34	32	3	0.1	1	±0,18	10000	8100	8,0×10⁻⁶	55
	39	34.5	6	0.1	1	±0,23	10000	18000	2,2×10⁻⁵	81
	44	34.5	9	0.1	1	±0,27	10000	20000	2,8×10⁻⁵	99
	56	45	25	0.1	1	±0,36	10000	50000	1,2×10⁻⁴	217
	68	53	60	0.1	1	±0,4	9000	70000	1,5×10⁻⁴	348
	82	68	80	0.1	1	±0,5	8000	140000	1,8×10⁻⁴	689

Tanımla

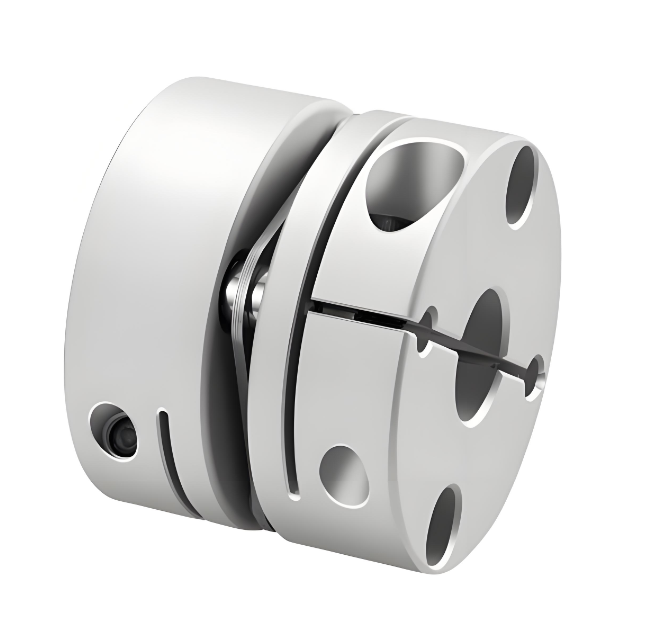

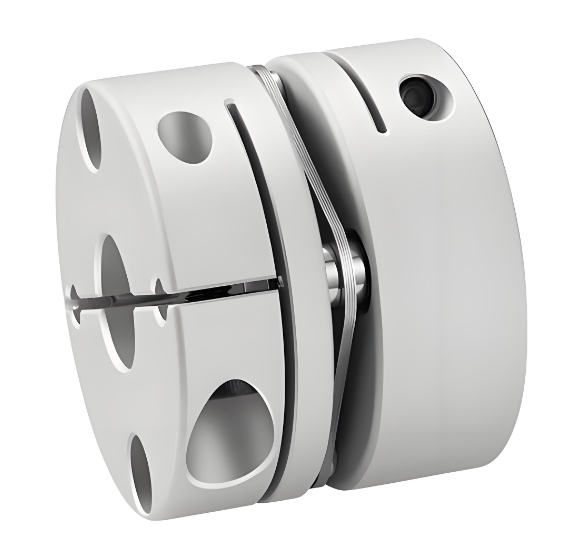

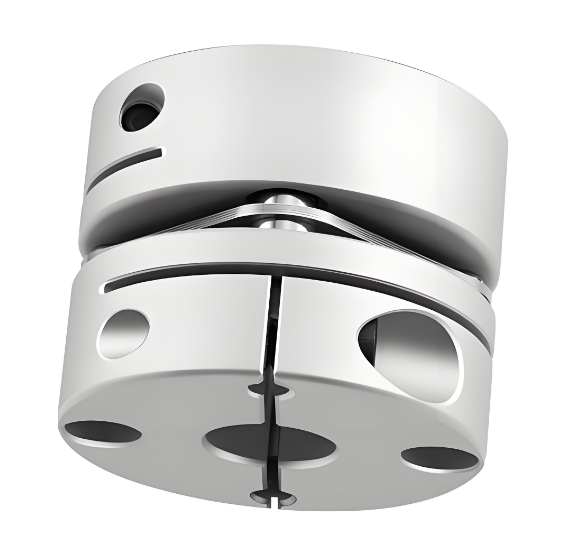

Alüminyum alaşımlı tek diyaframlı kaplin, iki şaft arasında verimli bağlantı sağlamak için diyaframın elastik deformasyonunu kullanan hassas bir mekanik aktarım cihazıdır. Geleneksel bağlantılarla karşılaştırıldığında önemli avantajlara sahiptir.

Malzeme seçimi açısından alüminyum alaşımı benzersiz bir üstünlük göstermektedir. Bu malzeme sadece hafif değildir, bu da şanzıman bileşenleri üzerindeki yükü büyük ölçüde azaltabilir, aynı zamanda kaplinin çalışma sırasında sağlam ve güvenilir olmasını sağlamak için mükemmel bir dayanıklılığa da sahiptir. İyi aşınma direnci ve korozyon direnci, onu zorlu çalışma ortamlarından korkmaz hale getirir ve uzun süre istikrarlı bir şekilde çalışabilir. Aynı zamanda, alüminyum alaşımının mükemmel termal iletkenliği, iletim işlemi sırasında üretilen ısıyı zamanla dağıtarak ekipmanın çalışma stabilitesini etkin bir şekilde sağlayabilir.

Çalışırken, iki şafttan gelen tork diyaframa etki ettiğinde, elastik diyafram, güç ve tork aktarımını doğru bir şekilde gerçekleştirmek için akıllıca bükülecek ve deforme olacaktır. Bu süreçte şok emiliminde ve gürültünün azaltılmasında da rol oynayabilir, ekipman için daha sessiz ve daha istikrarlı bir çalışma ortamı yaratabilir.

Alüminyum alaşımlı tek diyaframlı kaplin, kompakt ve zarif bir yapıya, hafifliğe ve yüksek iletim verimliliğine sahiptir ve katı performans gereksinimleri olan birçok durumda çok kullanışlıdır. Takım tezgahı işleme sırasında, doğru hız iletiminin elde edilmesine ve işleme doğruluğunun sağlanmasına yardımcı olur; Kaldırma ve taşıma ekipmanının çalışması sırasında, yükün güvenli ve verimli bir şekilde kaldırılmasını sağlamak için gücü istikrarlı bir şekilde iletir; gemi yapımında karmaşık çalışma koşullarına uyum sağlar ve geminin güç sisteminin stabilitesini korur; fan, klima ve pompa ekipmanlarında da ekipmanların sorunsuz çalışmasını sağlamak için kendi avantajlarına güvenmektedir.

Alüminyum alaşımlı tek diyaframlı kaplin, yüksek verimliliği ve dayanıklılığıyla çeşitli endüstrilerde mekanik aktarım için güvenilir çözümler sunar ve modern mekanik aktarım sistemleri için ideal bir seçimdir.
