Custom Servo Motor Couplings

Ana sayfa / Ürünler / Servo Kaplinler
Kategoriler
Önerilen Ürünler
Bize Ulaşın

Servo Kaplinler Manufacturers

Servo kaplin, bir servo motoru bir makine bileşenine bağlar, torku yüksek hassasiyetle, sıfır boşlukla ve burulma sertliğiyle iletir, aynı zamanda dinamik, yüksek hızlı sistemlerde sorunsuz, güvenilir hareket kontrolü sağlayarak doğru otomasyon (robotik, CNC) için hayati önem taşıyan şaft yanlış hizalamasını da telafi eder. Temel tipler arasında metal körükler, disk ve elastomer kaplinler bulunur; her biri aşırı sertlik veya sönümleme gibi benzersiz avantajlar sunar ve optimum sistem performansı için atalet ve titreşimi en aza indirecek şekilde tasarlanmıştır.

Temel İşlevler ve Özellikler

Tork İletimi: Dönme gücünü aktarmak için motoru tahrik edilen bir parçaya (bilyalı vida veya dişli gibi) bağlar.

Sıfır Boşluk: Bağlantıdaki oynamaları ortadan kaldırarak yüksek doğruluk için hayati önem taşıyan hassas komut-hareket çevirisi sağlar.

Burulma Sertliği: Dinamik sistemlerde doğruluğu ve tepkiyi koruyarak bükülmeye karşı direnç gösterir.

Yanlış Hizalama Telafisi: Bileşenlere zarar vermeden hafif şaft açısal, paralel veya eksenel kaymalarına uyum sağlar.

Düşük Atalet Momenti: Hafif tasarım, yüksek hızlı uygulamalarda hızlı hızlanma ve yavaşlamaya olanak tanır.

Yaygın Türler ve Örnekler

Körüklü Kaplinler: Yüksek burulma sertliği ve sıfır boşluk için hassas tahrikler için ideal olan ince, esnek metal körükler kullanın.

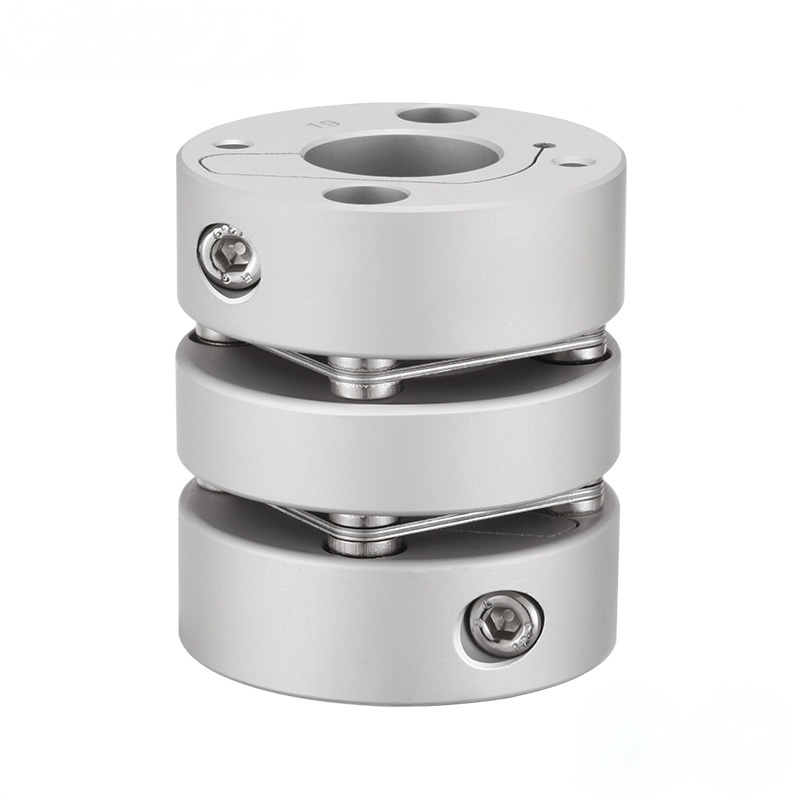

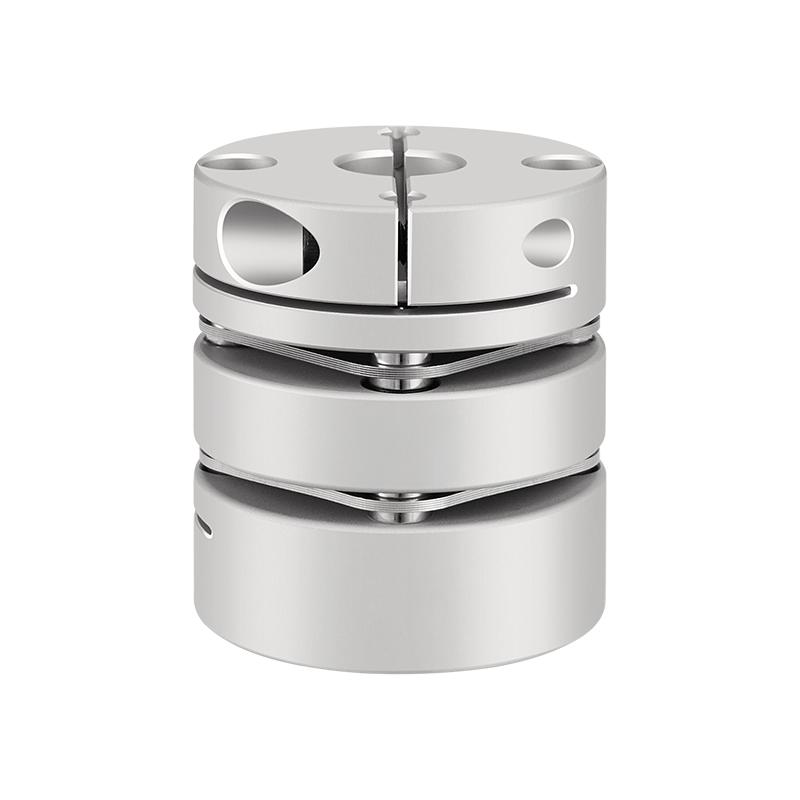

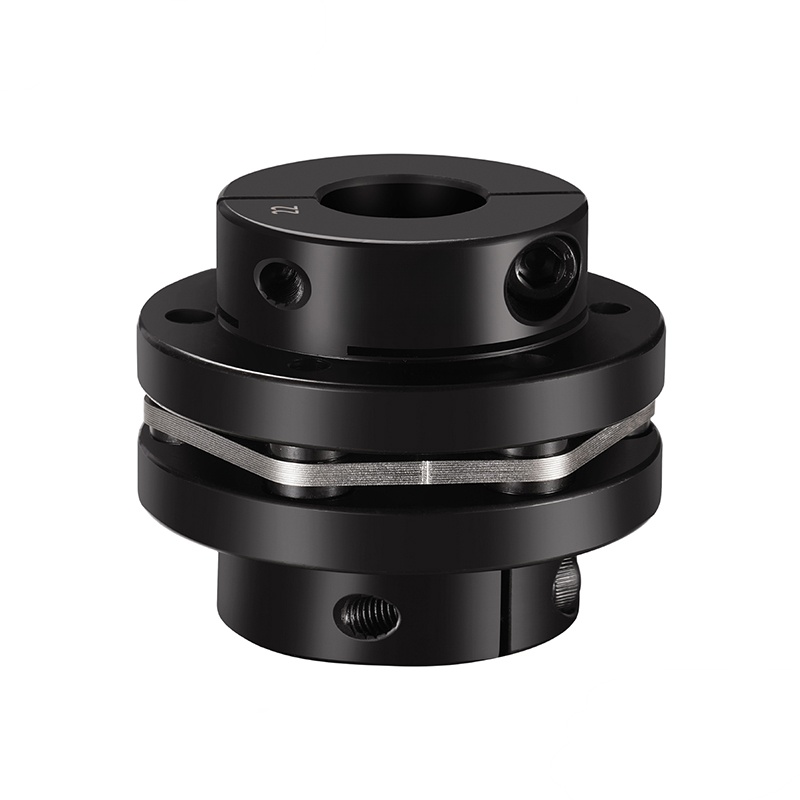

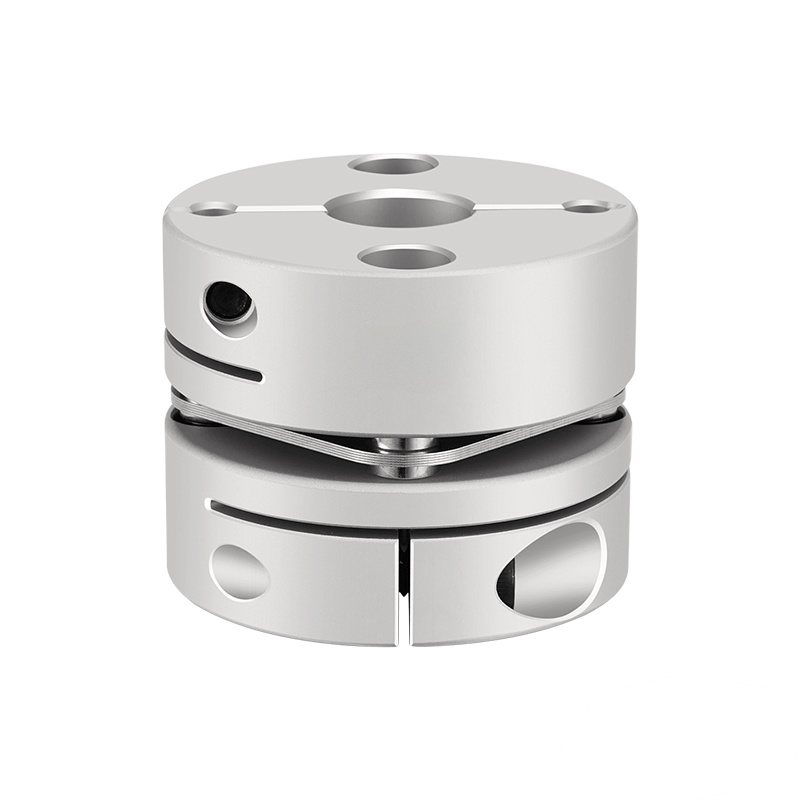

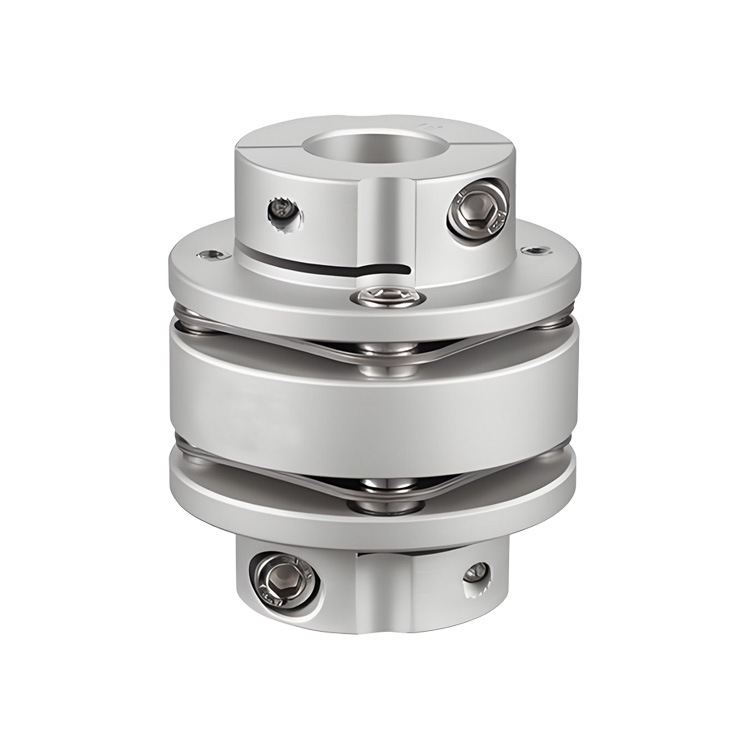

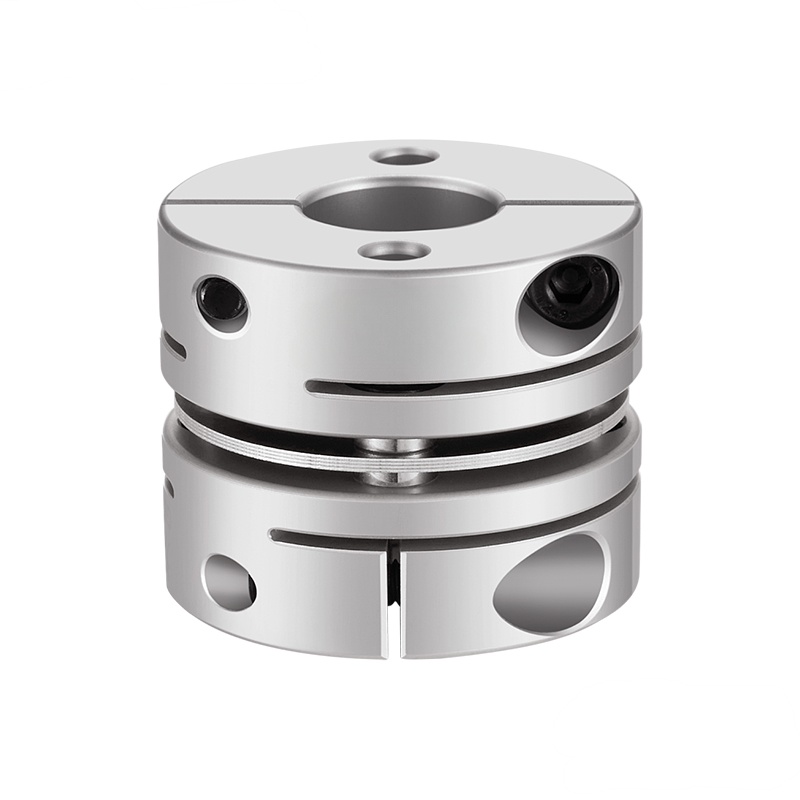

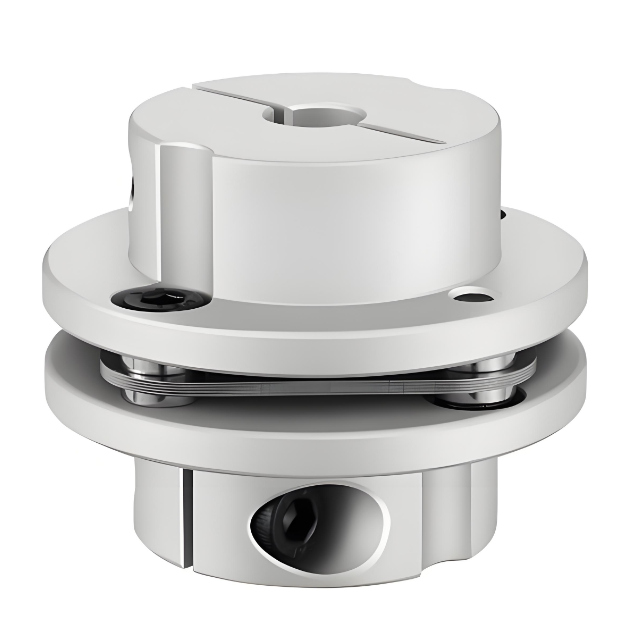

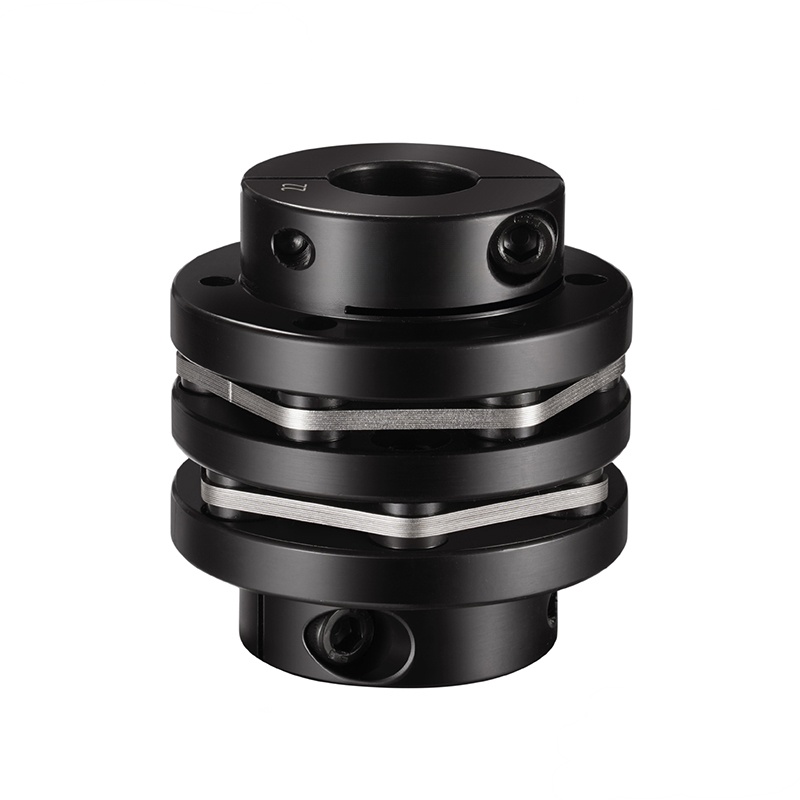

Disk Kaplinleri: Torku ince metal diskler aracılığıyla iletin, düşük ataletle yüksek sertlik sunar, ancak hassas olabilir.

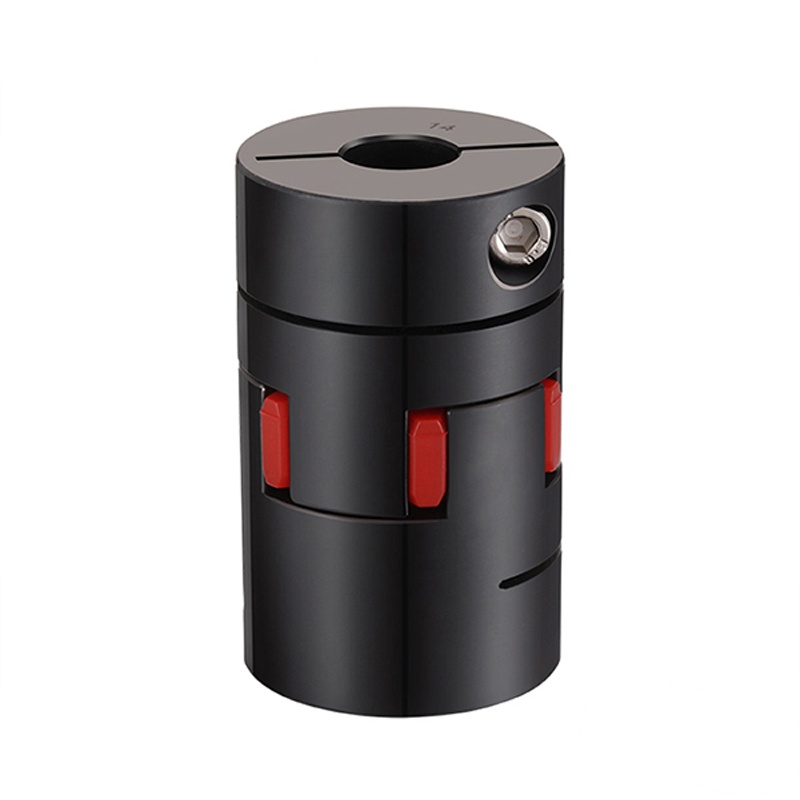

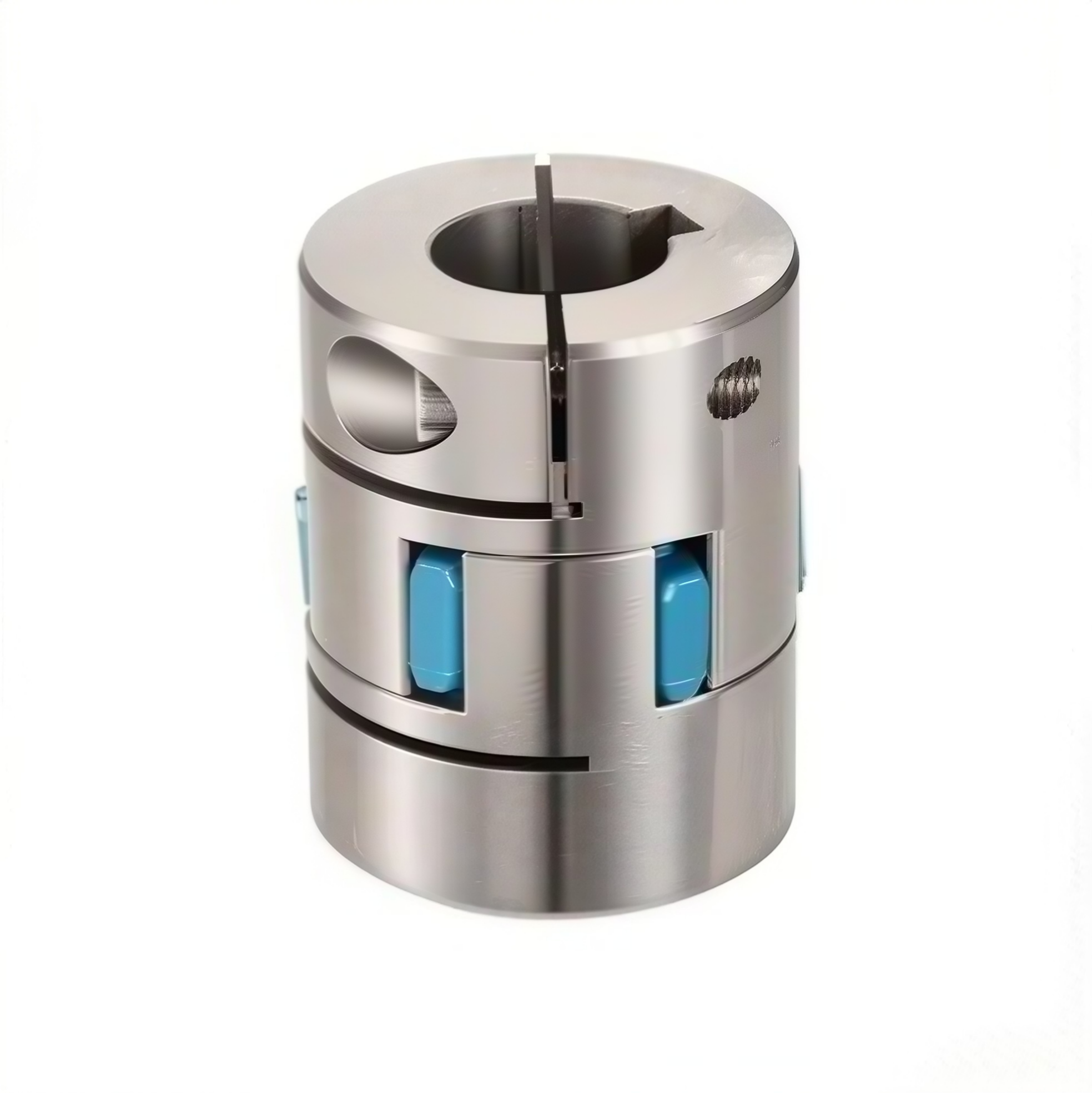

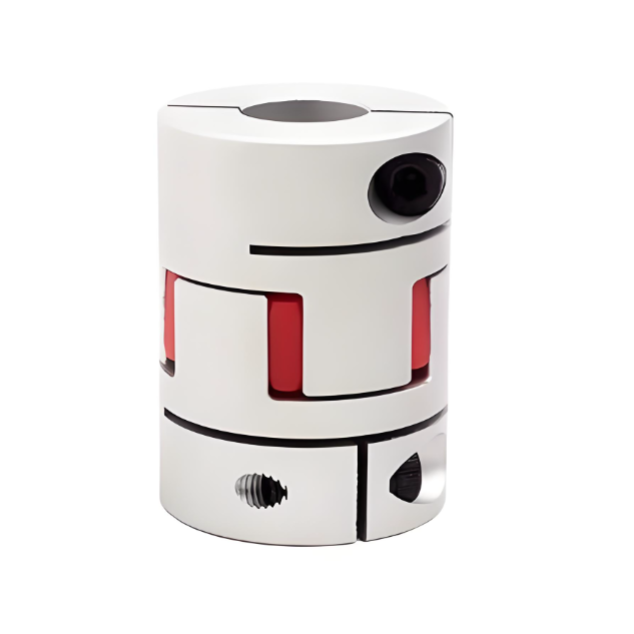

Elastomer/Örümcek Kaplinler: Titreşimleri azaltmak ve yanlış hizalamayı gidermek için uygun maliyetli bir alternatif sunan esnek bir poliüretan eleman (örümcek) kullanın.

Oldham Kaplinleri: Genellikle kademeli sistemlerde kullanılan, sıfır boşluk sağlayan ve önemli paralel yanlış hizalamayı karşılayan merkezi bir kayar disk içerir.

Nerede Kullanılırlar

Robotik ve Otomasyon: Hassas konumlandırma ve sorunsuz hareket için.

Takım Tezgahları (CNC): Yüksek dinamik ilerleme tahriklerinde.

Yarı İletken Üretimi: Bileşenlerin tam konumlandırılması için.

Paketleme Makineleri: Doğru, tekrarlanabilir hareketler için.

Rokang hakkında
Jiangsu Rokang Ağır Sanayi Technology Co, Ltd.
Jiangsu Rokang Heavy Industry Technology Co., Ltd. has fixed assets of more than 80 million yuan, and has a team of professional talents in mechanical design, precision manufacturing, heat treatment, welding, etc.; the company has a one-stop complete set of processing facilities and a series of quality inspection systems such as measurement, physical and chemical, and dynamic testing, and has a comprehensive mechanical processing capability. Servo Couplings Manufacturers and Servo Motor Coupling Factory in China. Uzun yıllardır şirket, bilyalı kafes tipi sabit hız üniversal kaplinleri, çapraz şaft tipi üniversal kaplinler ve tambur dişli kaplinlerinin araştırma, geliştirme ve üretimine kendini adamıştır. Askeri ve yerel bilimsel araştırma enstitüleri ve PLA Deniz Harp Okulu Güç Mühendisliği Bölümü ile yakın sanayi-üniversite-araştırma işbirliği yürütmüş ve sürekli olarak hassasiyet, ağır yük ve yüksek hız alanlarına doğru genişlemiştir. Ürünler, yabancı ünlü marka ürünlerini mükemmel performansla başarıyla değiştirdi ve proses teknolojisi uluslararası ileri seviyeye ulaştı. Kaldırma ve taşıma, metalurji makineleri, metal haddeleme, mühendislik makineleri, madencilik makineleri, petrokimya, tekstil makineleri, askeri gemiler, zırhlı araçlar, demiryolu lokomotifleri, özel araçlar ve diğer alanlarda yaygın olarak kullanılmaktadır. Ürün kalitesi ve hizmeti kullanıcıların çoğunluğu tarafından tanındı ve övüldü ve Avrupa, Amerika, Rusya, Orta Doğu, Hindistan ve diğer ülke ve bölgelere ihraç edildi. In recent years, the company has been committed to the in-depth research and development of ball cage constant velocity universal couplings, and has successively developed ball cage constant velocity universal couplings for screw pumps, ball spline ball cage constant velocity universal couplings, coaxial double-speed, and double-way ball cage constant velocity universal couplings. Custom Servo Motor Couplings. It fundamentally solves the new problems that users currently encounter during use. The company has always adhered to the business purpose of "quality first, honest management, and customer first". We are willing to work with you with excellent products, preferential prices and thoughtful services to create a brilliant career!

Onur Belgesi

Haberler
Endüstri bilgisi

Servo Kaplinler Modern Hareket Kontrol Sistemlerinde

Servo kaplinler, servo motorları bilyalı vidalar, kurşun vidalar, dişli kutuları veya döner tablalar gibi tahrik edilen elemanlara bağlamak için kullanılan temel mekanik bileşenlerdir. Otomasyon ve hassas makinelerde servo motor kaplinleri, kontrol komutlarının doğru mekanik harekete dönüştürülmesinde doğrudan rol oynar. Tasarımları, hızlı tepki ve istikrarlı konumlandırmayı desteklemek için sıfır boşluk, yüksek burulma sertliği ve düşük atalete odaklanır.

Otomasyon sistemleri daha sıkı doğruluk gereksinimleriyle daha yüksek hızlarda çalışmaya devam ettikçe, servo kaplin performansı genel sistem verimliliğini, tekrarlanabilirliğini ve hizmet ömrünü giderek daha fazla etkiliyor.

Servo Motor Kaplininin Temel Rolü

Bir servo motor kaplini, hassas açısal senkronizasyonu korurken torku motor şaftından tahrik edilen bileşene aktarır. Bu bağlantıdaki herhangi bir hareket kaybı veya elastik gecikme, özellikle kapalı çevrim kontrol sistemlerinde konumlandırma doğruluğunu azaltabilir.

Bu nedenle servo kaplinler sağlam ancak esnek bir bağlantı sağlayacak şekilde tasarlanmıştır. Kurulum toleransları, termal genleşme veya yapısal sapmanın neden olduğu küçük şaft hizalamalarını telafi ederken torku verimli bir şekilde iletirler.

Sıfır Boşluk ve Konumlandırma Doğruluğu

Sıfır boşluk, servo kaplinler için belirleyici bir gerekliliktir. Boşluk, motorun dönüşü ile tahrik edilen hareket arasında gecikmeye neden olur ve bu da konumlandırma hatalarına, titreşime ve kontrol kararsızlığına yol açabilir.

Servo motor kaplinleri, önceden yüklenmiş veya elastik iletim elemanları aracılığıyla mekanik boşluğu ortadan kaldırarak kontrol sinyallerine doğrudan ve öngörülebilir yanıt verilmesine olanak tanır. Bu özellik, mikron düzeyinde doğruluğun gerekli olduğu CNC makinelerinde, robotik bağlantılarda ve yarı iletken ekipmanlarda gereklidir.

Burulma Sertliği ve Dinamik Tepki

Burulma sertliği, bir kaplinin yük altında ne kadar büküleceğini tanımlar. Servo tahrikli sistemlerde daha yüksek burulma sertliği, dinamik tepkiyi iyileştirir ve hızlı hızlanma ve yavaşlama sırasında kontrol doğruluğunun korunmasına yardımcı olur.

Farklı servo kaplin tasarımları, mühendislerin sertliği titreşim davranışıyla dengelemesine olanak tanıyan farklı sertlik seviyeleri sunar. Doğru seçim, çalışma hızı aralığı boyunca düzgün ve istikrarlı hareketi korurken rezonansın önlenmesine yardımcı olur.

Hassasiyet Kaybı Olmadan Yanlış Hizalama Telafisi

Hassas montajlarda bile mükemmel şaft hizalamasını elde etmek zordur. Servo kaplinler, motor yataklarına veya tahrik edilen bileşenlere aşırı kuvvet aktarmadan sınırlı açısal, paralel ve eksenel kaçıklıkları absorbe edecek şekilde tasarlanmıştır.

  • Hafif şaft eğiminden kaynaklanan açısal yanlış hizalama
  • Montaj toleransları nedeniyle paralel sapma
  • Termal genleşmenin neden olduğu eksenel hareket

Bu kontrollü esneklik, konumlandırma doğruluğunu ve tekrarlanabilirliğini korurken sistemin dayanıklılığını artırır.

Yüksek Hızlı Otomasyon için Düşük Atalet Momenti

Düşük atalet, servo motor kaplinlerinin bir diğer kritik özelliğidir. Hafif yapı, motora yansıyan yükü azaltarak daha hızlı hızlanma, yavaşlama ve yön değişiklikleri sağlar.

Yüksek hızlı otomasyon ve robot biliminde, dönme kütlesinin en aza indirilmesi, dinamik koşullar altında hassas kontrolü desteklerken döngü sürelerini ve enerji verimliliğini doğrudan artırır.

Yaygın Türler Servo Kaplinler

Farklı servo uygulamaları farklı bağlantı özellikleri gerektirir. Sertlik, sönümleme ve yanlış hizalama ihtiyaçlarına göre yaygın olarak çeşitli servo kaplin türleri kullanılır.

  • Yüksek burulma sertliği ve sıfır boşluk sağlamak için ince metal körük kullanan körüklü kaplinler
  • Düşük ataletli esnek metal diskler aracılığıyla torku ileten disk kaplinleri
  • Titreşim sönümleme ve yanlış hizalama toleransı sunan elastomer veya örümcek kaplinler
  • Sıfır boşluk ve daha büyük paralel kaçıklık için tasarlanmış Oldham kaplinleri

Servo Motor Kaplinlerinin Uygulama Alanları

Servo kaplinler, doğru ve tekrarlanabilir harekete dayanan endüstrilerde yaygın olarak kullanılmaktadır. Performansları ürün kalitesini ve proses stabilitesini doğrudan etkiler.

  • Endüstriyel robotik ve otomatik montaj sistemleri
  • CNC takım tezgahları ve yüksek hızlı besleme sürücüleri
  • Yarı iletken ve elektronik üretim ekipmanları
  • Tekrarlanabilir hareket gerektiren paketleme ve etiketleme makineleri

Üretim Hassasiyeti ve Mühendislik Yeteneği

Servo kaplinlerin performansı büyük ölçüde işleme doğruluğuna, malzeme seçimine ve kalite kontrolüne bağlıdır. Sıfır boşluk ve stabil sertlik elde etmek için sıkı toleranslar ve tutarlı mekanik özellikler gereklidir.

Güç aktarımı ve kaplin teknolojilerinde uzun vadeli deneyime sahip Jiangsu Rokang Heavy Industry Technology Co., Ltd., yüksek hassasiyetli otomasyon ve endüstriyel hareket kontrol sistemlerine uygun servo kaplin çözümleri geliştirmek için hassas üretim ve mühendislik uzmanlığını uygulamaktadır.

Sonuç

Servo kaplinler ve servo motor kaplinler hassas otomasyonun temel bileşenleridir. Sıfır boşluk, kontrollü burulma sertliği, yanlış hizalama telafisi ve düşük atalet sayesinde doğru, duyarlı ve güvenilir hareket kontrolü sağlarlar. Otomasyon sistemleri gelişmeye devam ettikçe, iyi tasarlanmış servo kaplinler, yüksek performans ve uzun vadeli operasyonel istikrar elde etmek için vazgeçilmez olmaya devam ediyor.
