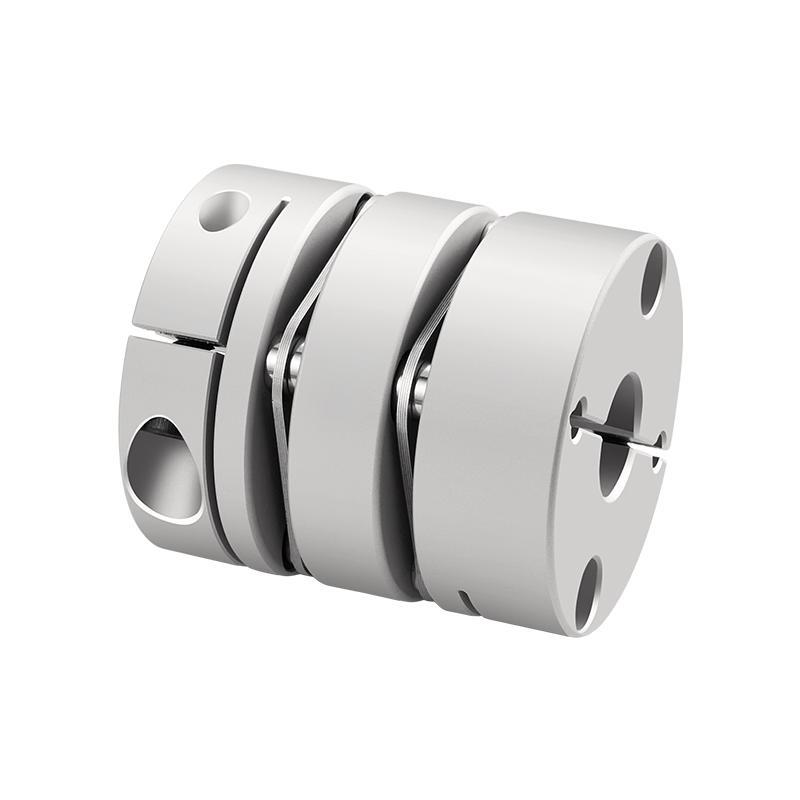

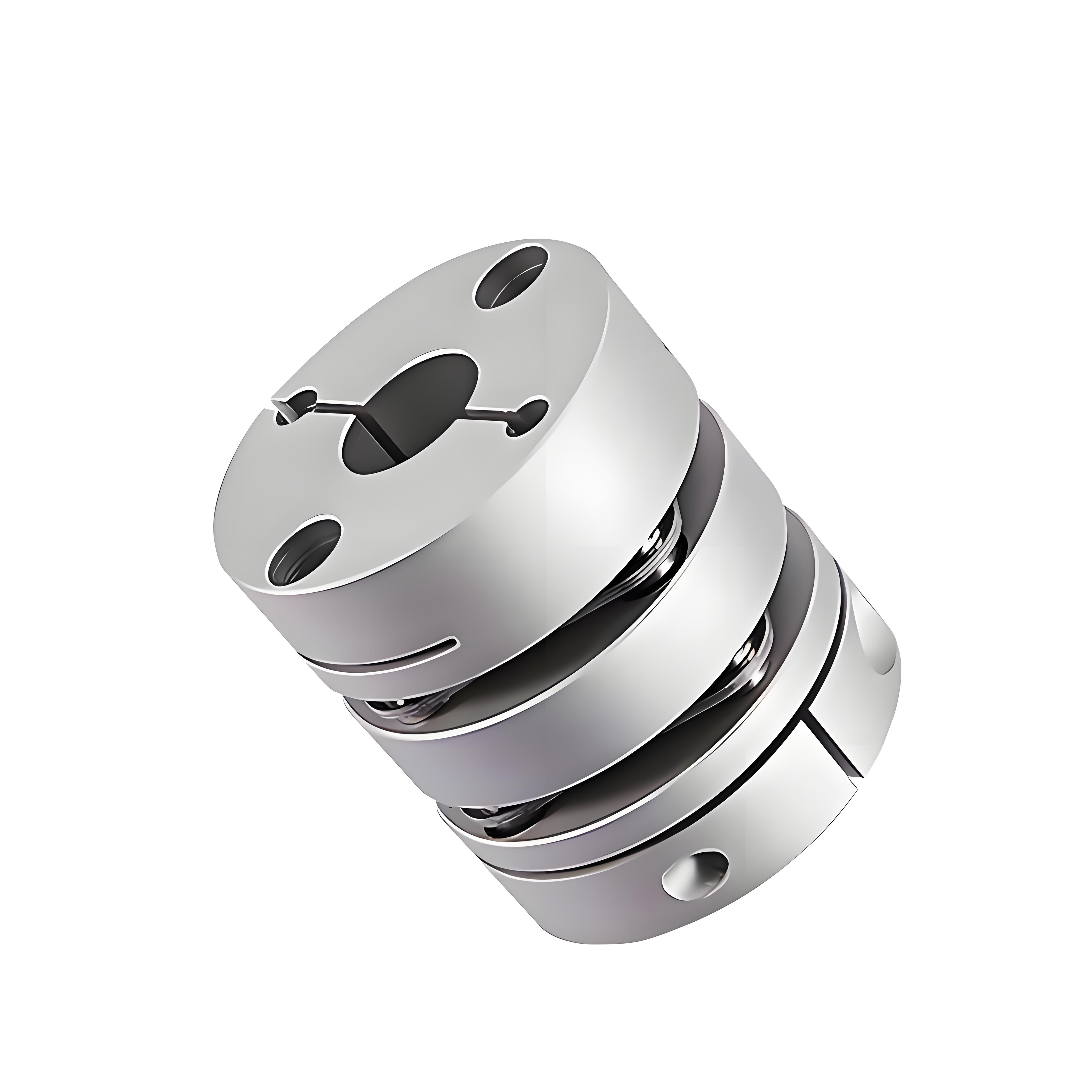

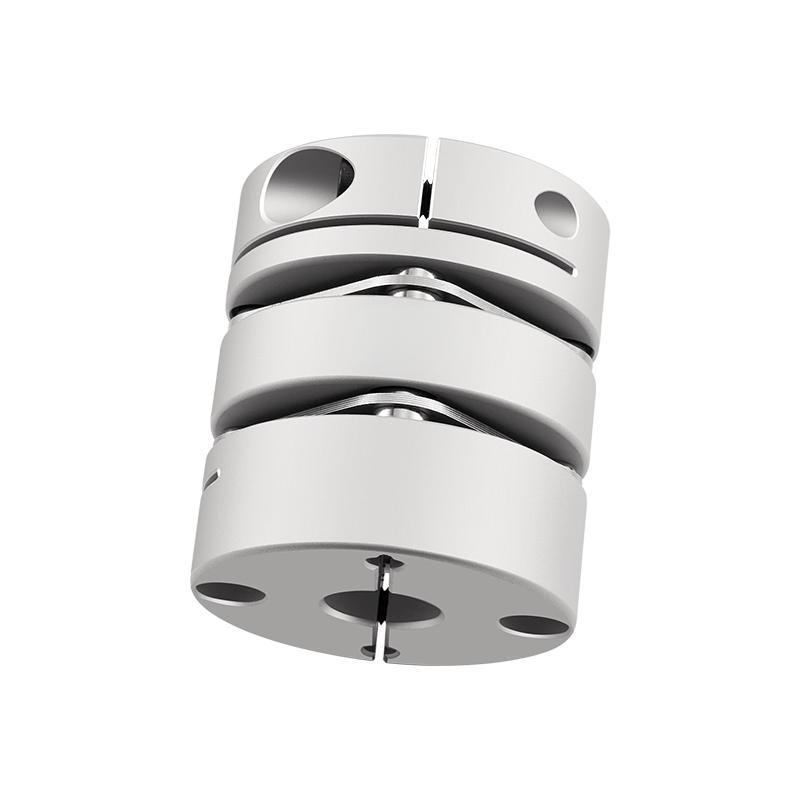

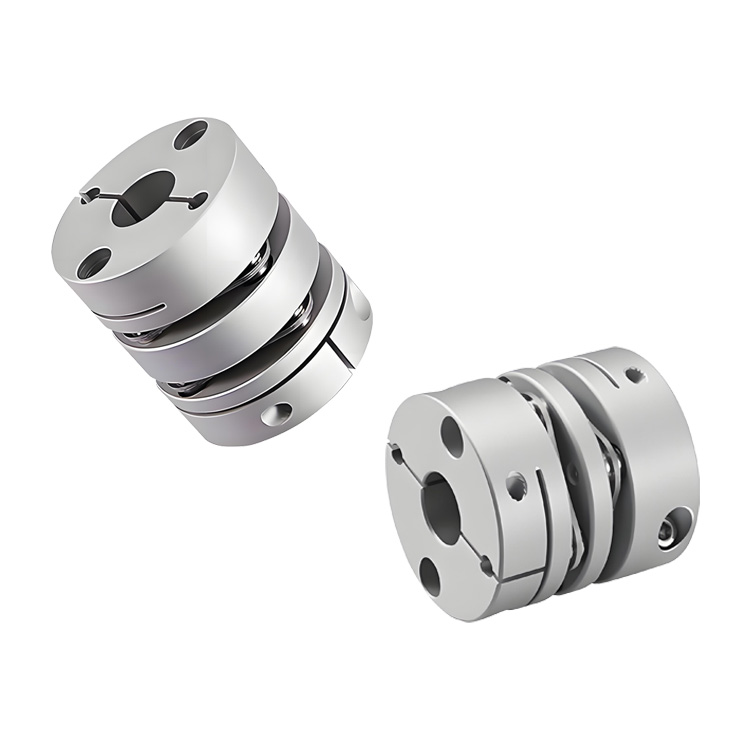

RSK-CPL Dayanıklı Diyafram Diski Alüminyum Alaşımlı Kaplin Kelepçe Tipi, açısal ve eksenel sapmaları telafi eder

RSK-CPL Dayanıklı Diyafram Diski Alüminyum Alaşımlı Kaplin Kelepçe Tipi, açısal ve eksenel sapmaları telafi eder

Bize Ulaşın
  • Şartname
  • Tanımlayın
Şartname

>Şaft kovanı yüksek mukavemetli alüminyum alaşımdan yapılmıştır

>Diyafram 304 paslanmaz çelikten yapılmıştır

>Yüksek tork sertliği, şaftın dönüşünü doğru bir şekilde kontrol edebilir ve yüksek hassasiyetle kontrol edilebilir

>Boşluksuz mil ve mil kovanı bağlantısı, servo ve step motorlar için özel olarak tasarlanmıştır

> Ultra düşük atalet, yüksek hassasiyet, yüksek hızlı çalışmaya uygundur.

>Saat yönünde ve saat yönünün tersine dönüş özellikleri tamamen aynıdır.
>Paslanmaz çelik diyafram açısal ve eksenel sapmaları telafi eder

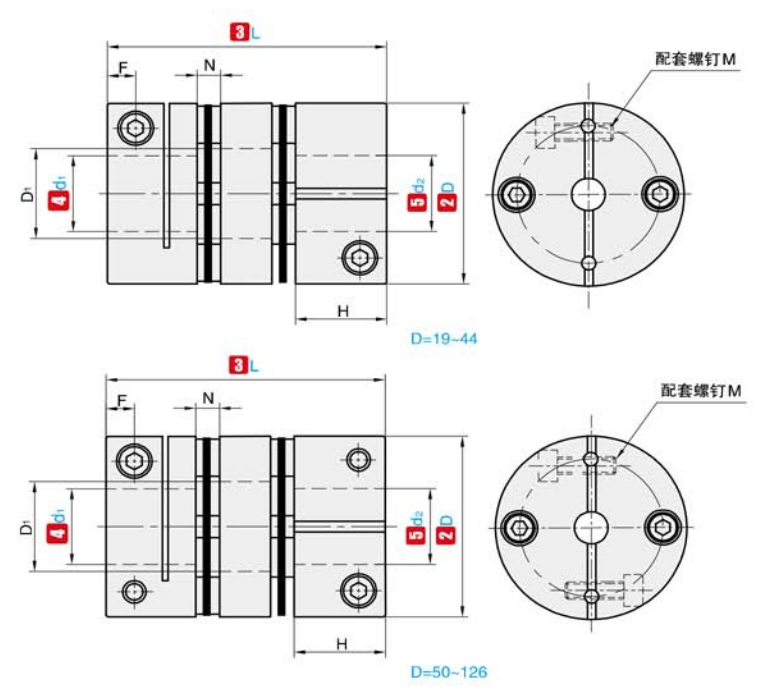

①HAYIR. ②D ③L ④d₁ ⑤d₂ Opsiyonel aralık E D1 N F H M Sıkma vidası torku
(N·m)
RSK-CPL 19 27 3 4 5 6 6,35 7 8 5.2 9 1.8 3.3 9.1 M2.5 0.8
26 35 5 6 6,35 7 8 9 9,25 10 11 12 14 6.5 12.5 2.6 3.9 11.65 M3 1.2
32 41 5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 9.5 15 3.5 3.85 12.25 M3 1.2
34 45 5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 16 9.5 16 3.5 4.85 14.25 M4 2.5
39 50 8 9 9.525 10 11 12 12,7 14 15 16 17 18 19 11.2 19.3 4.5 5.0 14.9 M4 2.5
44 50 8 9 9.525 10 11 12 12,7 14 15 16 17 18 19 20 22 11.2 22.5 4.5 5.0 14.9 M4 2.5
56 64 10 12 14 15 16 17 18 19 20 22 24 25 28 30 32 13.5 32.5 5.5 6.4 19.75 M5 5
68 75 12  14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 15.7 38.3 6.3 7.7 23.35 M6 8
82 98

17 18 19 20 22 24 25 28 30 32 35 38 40 42

22 45.5 8.0 9.7 30 M8 20

①HAYIR. ②D ③L Nominal tork
(N·m) 		İzin verilen eksantriklik
(mm) 		İzin verilen sapma
(°) 		İzin verilen eksenel sapma
(mm) 		İzin verilen hız
(dev/dak) 		Statik ters sertlik
(N·m/rad) 		Atalet momenti Ağırlık
(g)
RSK-CPL 19 27 1 0.12 1.5 ±0,18 10000 700 9,6×10⁻⁷ 14.6
26 35 1.5 0.15 1.5 ±0,3 10000 1850 3,0×10⁻⁶ 37
32 41 2 0.17 1.5 ±0,36 10000 2850 7,6×10⁻⁶ 67
34 45 3 0.17 1.5 ±0,36 10000 4050 9.0×10⁻ 6 77
39 50 6 0.22 1.5 ±0,45 10000 9000 3,8×10⁻⁵ 118
44 50 9 0.22 1.5 ±0,54 10000 10000 3,8×10⁻ 5 144
56 64 25 0.27 1.5 ±0,72 10000 25000 1,6×10⁻ 4 318
68 75 60 0.31 1.5 ±0,8 9000 35000 2,0×10⁻ 4 492
82 98 80 0.55 1.5 ±0,8 8000 70000 2,5×10⁻ 4 1013
