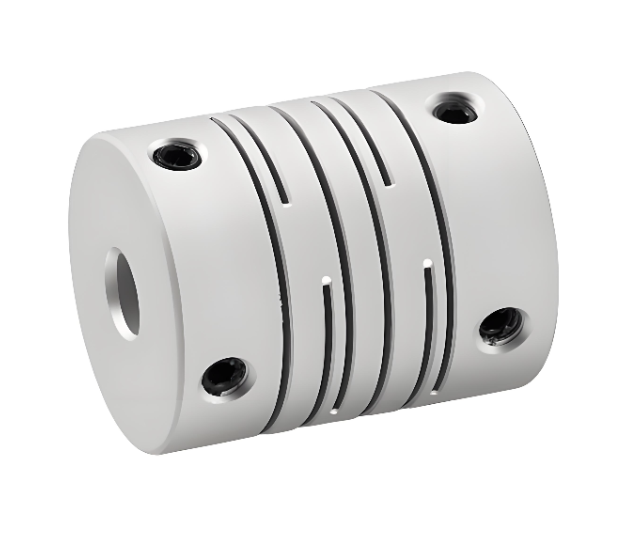

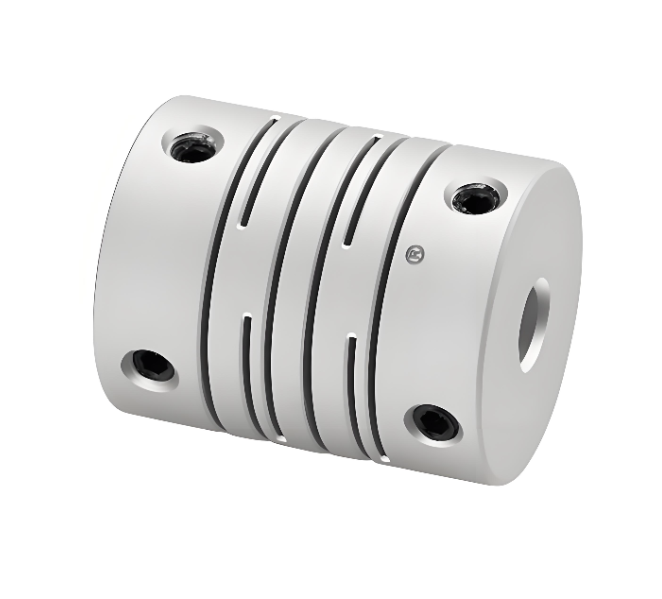

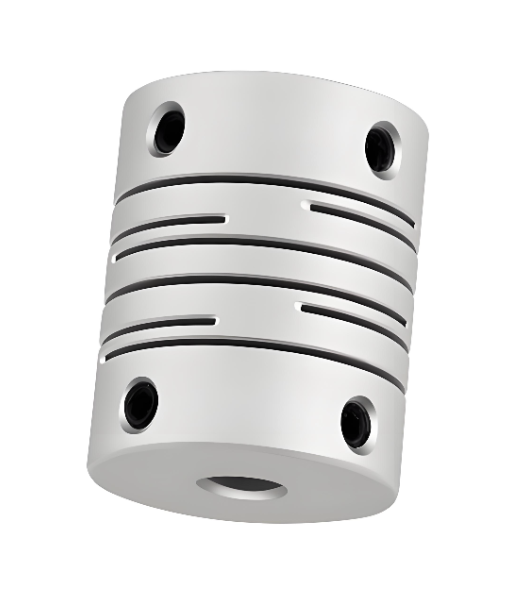

RSK-CPI Yüksek Mukavemetli Alüminyum Alaşımlı Paralel Kiriş Şaft Kaplini Konumlandırma Vidalı Tip

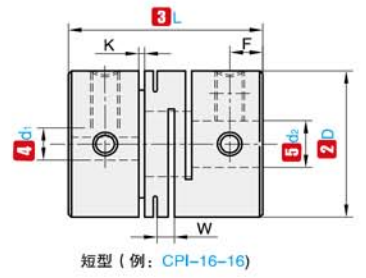

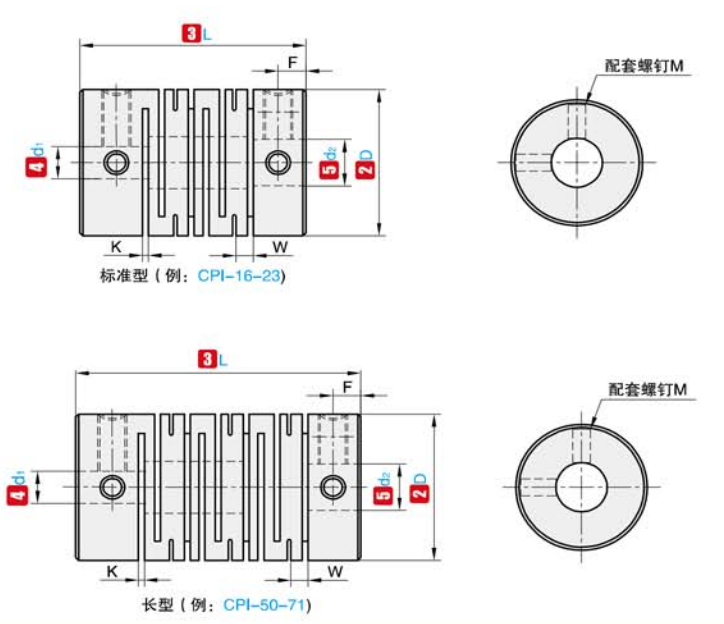

kod adı

D

L

Standart İç Çap (mm)

K

W

F

M

Tork sıkma (N.m)

RSK-TÜFE

12

18.5

2  3  4  5  6

0.55

1.2

2.5

M3

1.2

16

18

3  4  5  6  6,35

0.55

1.3

3.0

M3

1.2

16

23

4  5  6  6,35

0.55

1.3

3.0

M3

1.2

20

20

4  5  6  6,35  7  8            10

0.55

1.4

3.6

M4

2.5

20

26

4  5  6  6,35  7  8            10

0.55

1.4

3.6

M4

2.5

25

25

4  5  6  6,35  7  8  9  9.525  10  11  12

0.6

1.7

4.0

M4

2.5

25

31

5  6  6,35     8  9  9,525  10  11  12

0.6

1.8

3.6

M4

2.5

32

32

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.3

6.0

M5

5

32

41

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.3

4.3

M5

5

40

56

8            10  11  12  12,7  14  15  16  17  18  19  20

0.8

2.3

6.0

M6

8

Not: Kaplinin her iki ucundaki iç delikler, minimum ve maksimum iç çaplarla serbestçe birleştirilebilir. Tabloda işaretlenen iç çap boyutları yalnızca referans amaçlıdır. Müşterinin talep ettiği delik çapı da yalnızca referans amaçlıdır. Müşterinin talep ettiği delik çapı için lütfen bizimle irtibata geçiniz.

Kod adı

D

L

Derecelendirme torku (N.m)

Önyargıya izin ver(mm)

Eğime izin ver(∠°)

Eksenel sapmaya izin ver(mm)

RPM'ye izin ver

Statik burulma sertliği (N.m/rad)

Atalet momenti (N.m)

Ağırlık(g)

RSK-TÜFE

12

18.5

0.75

0.1

1.5

±0,20

30000

31

8,3x10 ^-8

3.7

16

18

0.9

0.1

1.5

±0,20

24000

44

3,3x10 ^-7

6

16

23

0.9

0.1

1.5

±0,20

24000

44

3,3x10 ^-7

8.1

20

20

1.6

0.15

1.5

±0,20

24000

80

3,3x10 ^-7

10

20

26

1.6

0.15

1.5

±0,20

19000

109

9.0x10 ^-7

12

25

25

3

0.15

1.5

±0,20

19000

109

9.0x10 ^-7

15

25

31

3

0.15

1.5

±0,20

15000

165

2,2x10 ^-6

23

32

32

6

0.15

1.5

±0,20

15000

165

2,6x10 ^-6

27

32

41

6

0.15

1.5

±0,20

12000

270

8.0x10 ^-6

50

38

41

9.5

0.2

1.5

±0,20

12000

270

9,6x10 ^-6

60

40

56

15

0.2

1.5

±0,20

9400

344

3.1x10 ^-5

135

Not: Yukarıdaki atalet torku ve teknik parametreler, maksimum açıklık standardına göre ölçülür. Maksimum nominal tork değeri kaplinin kendisinin dayanıklılığı ile ilgilidir. Dış çap ne kadar büyük olursa kuvvet de o kadar büyük olur ve dış çap ne kadar küçük olursa izin verilen hız da o kadar yüksek olur.
