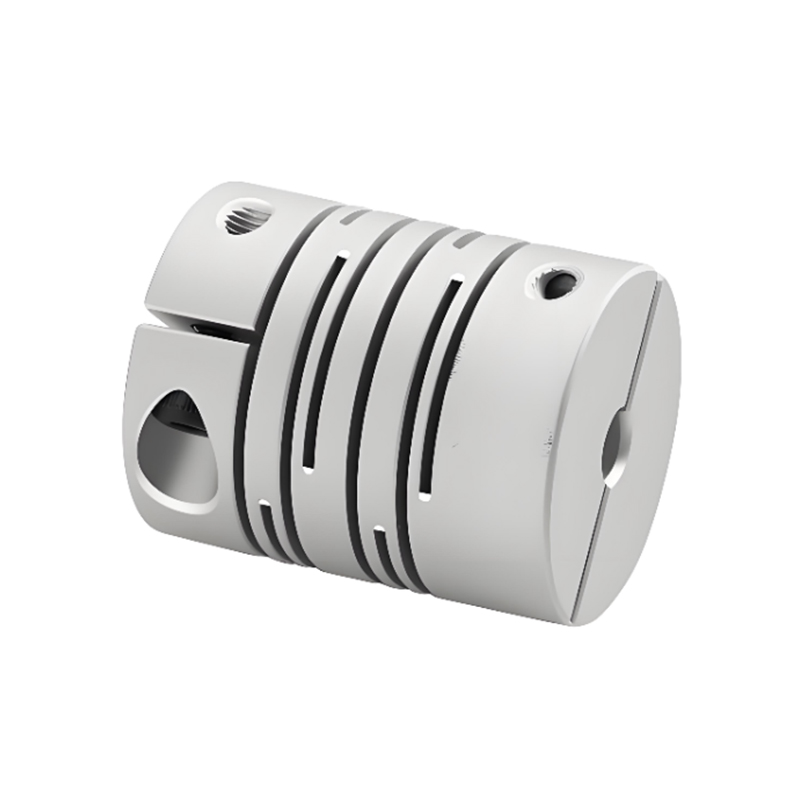

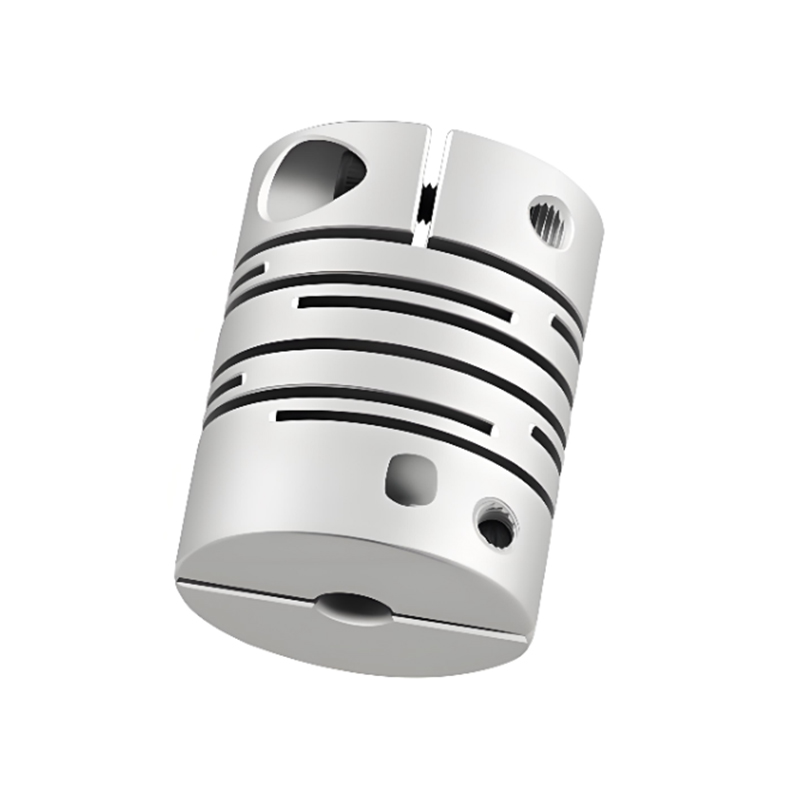

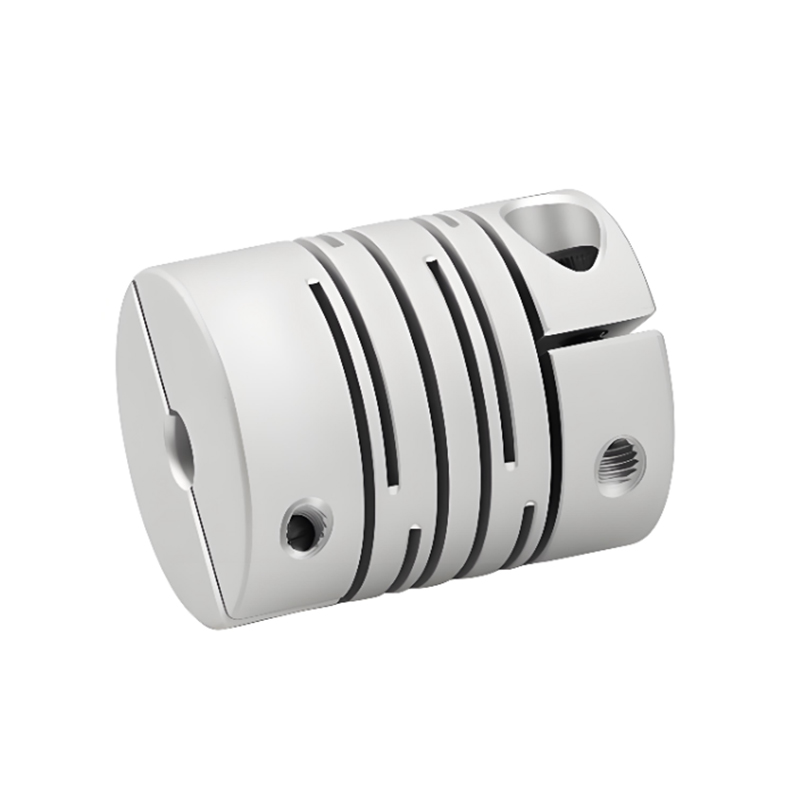

RSK-CPIC Yüksek Mukavemetli Alüminyum Alaşımlı Paralel Kiriş Şaft Kaplini Kelepçe tipi

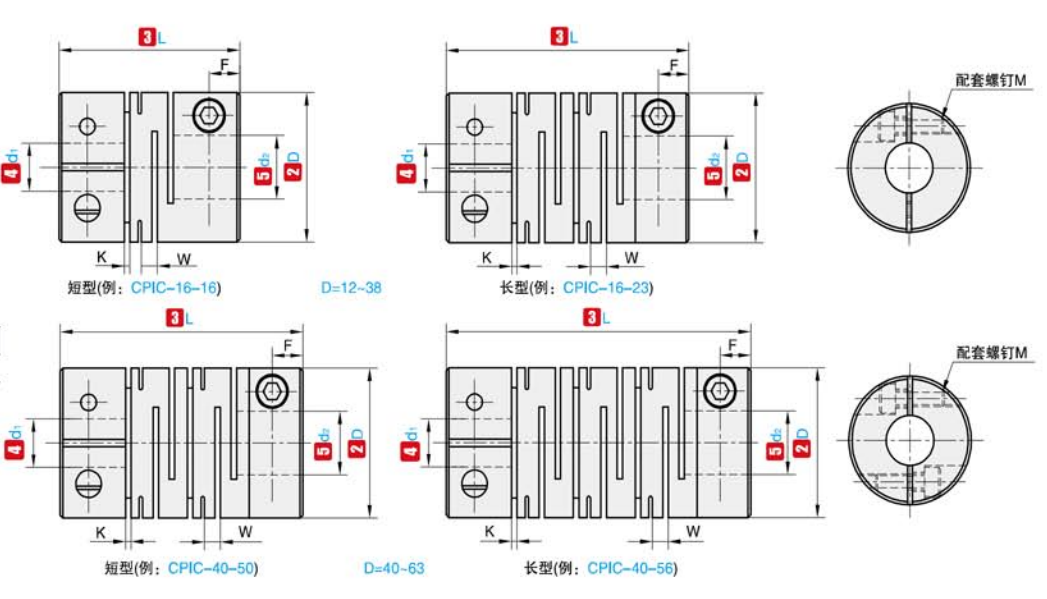

kod adı

D

L

Standart İç Çap (mm)

E

F

H

M

Tork sıkma (N.m)

RSK-CPIC

12

18.5

2  3  4  5  6

0.55

1.3

2.5

M2.5

0.8

16

18

3  4  5  6  6,35

0.55

1.4

3.18

M2.5

0.8

16

23

3  4  5  6  6,35

0.55

1.4

3.18

M2.5

0.8

20

20

4  5  6  6,35  7  8            10

0.55

1.5

3.75

M2.5

0.8

20

26

4  5  6  6,35  7  8            10

0.55

1.5

3.75

M3

1.2

25

25

5  6  6,35  7  8  9  9,525  10  11  12

0.6

1.7

4.84

M3

1.2

25

31

5  6  6,35  7  8  9  9,525  10  11  12

0.6

1.8

4.46

M3

1.2

32

32

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.3

5.3

M4

2.5

32

41

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.3

6.6

M4

2.5

40

56

8            10  11  12  12,7  14  15  16  17  18  19  20

0.8

2.7

8

M5

5

Not: Kaplinin her iki ucundaki iç delikler, minimum ve maksimum iç çaplarla serbestçe birleştirilebilir. Tabloda işaretlenen iç çap boyutları yalnızca referans amaçlıdır. Müşterinin talep ettiği delik çapı da yalnızca referans amaçlıdır. Müşterinin talep ettiği delik çapı için lütfen bizimle irtibata geçiniz.

Kod adı

D

L

Derecelendirme torku (N.m)

Önyargıya izin ver(mm)

Eğime izin ver(∠°)

Eksenel sapmaya izin ver(mm)

RPM'ye izin ver

Statik burulma sertliği (N.m/rad)

Atalet momenti (N.m)

Ağırlık(g)

RSK-CPIC

12

18.5

0.5

0.1

1.5

±0,20

10000

32

7,6x10 ^-8

4.8

16

18

0.5

0.1

1.5

±0,20

10000

44

2,4x10 ^-7

8

16

23

0.5

0.1

1.5

±0,20

9500

44

3,4x10 ^-7

9.3

20

20

1

0.1

1.5

±0,20

7600

110

8,8x10 ^-6

14

20

26

1

0.1

1.5

±0,20

7600

100

9.1x10 ^-6

16.5

25

25

2

0.15

1.5

±0,20

6100

165

2,3x10 ^-6

26

25

31

2

0.15

1.5

±0,20

6100

165

2,6x10 ^-6

29

32

32

4

0.15

1.5

±0,20

5000

228

8,8x10 ^-6

56

32

41

4

0.15

1.5

±0,20

5000

228

9,7x10 ^-6

65

40

56

8

0.2

1.5

±0,20

5800

340

3,3x10 ^-5

142

Not: Yukarıdaki atalet torku ve teknik parametreler, maksimum açıklık standardına göre ölçülür. Maksimum nominal tork değeri kaplinin kendisinin dayanıklılığı ile ilgilidir. Dış çap ne kadar büyük olursa kuvvet de o kadar büyük olur ve dış çap ne kadar küçük olursa izin verilen hız da o kadar yüksek olur.
