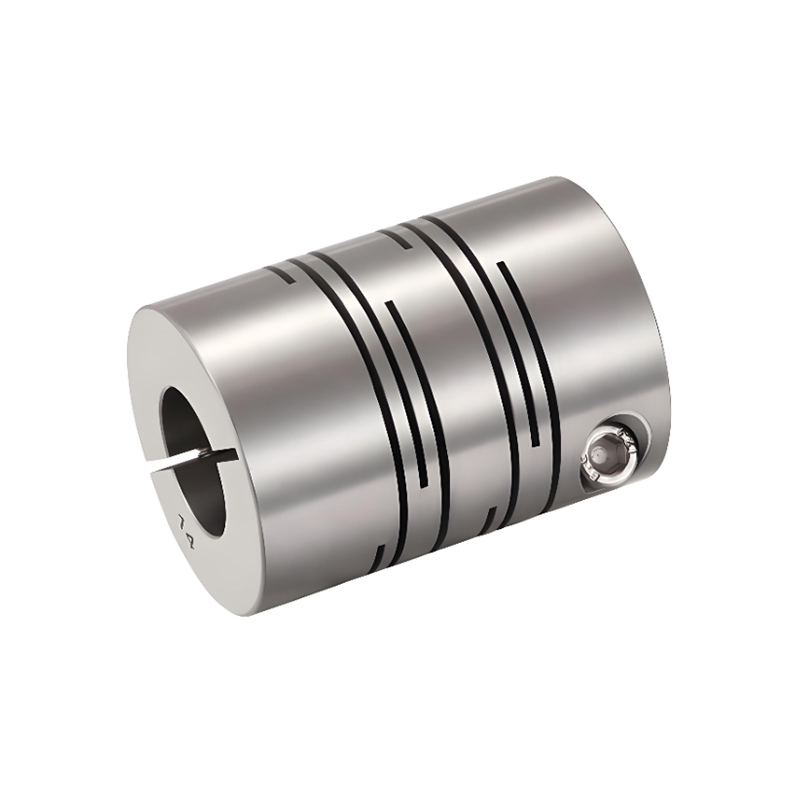

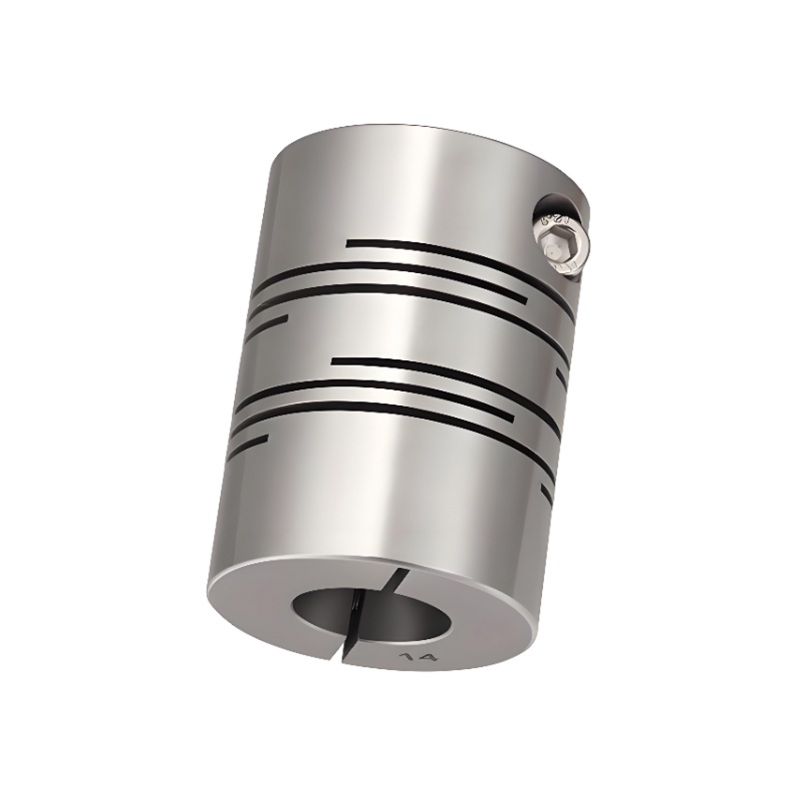

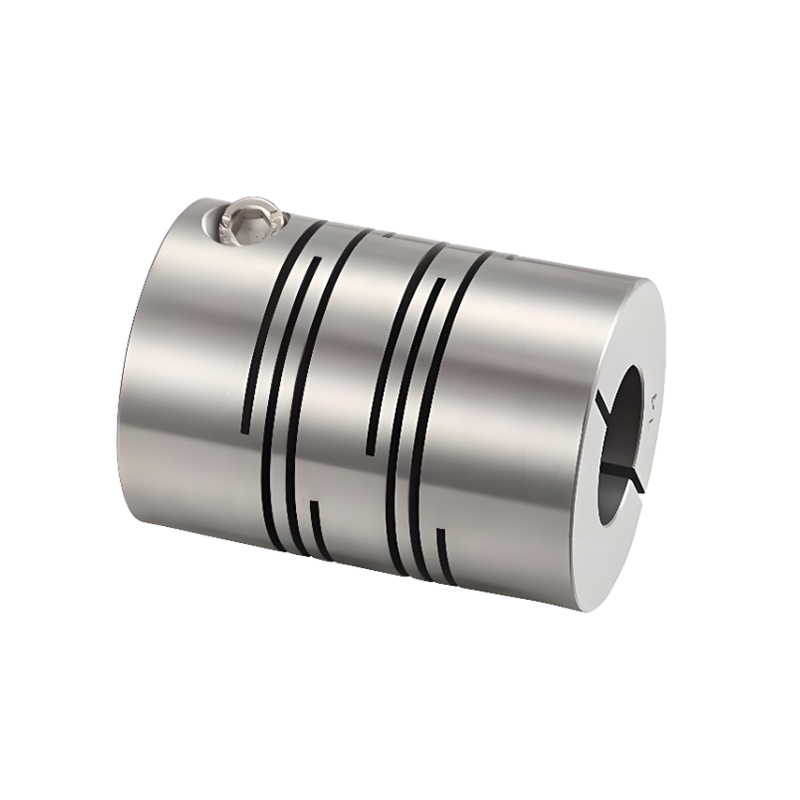

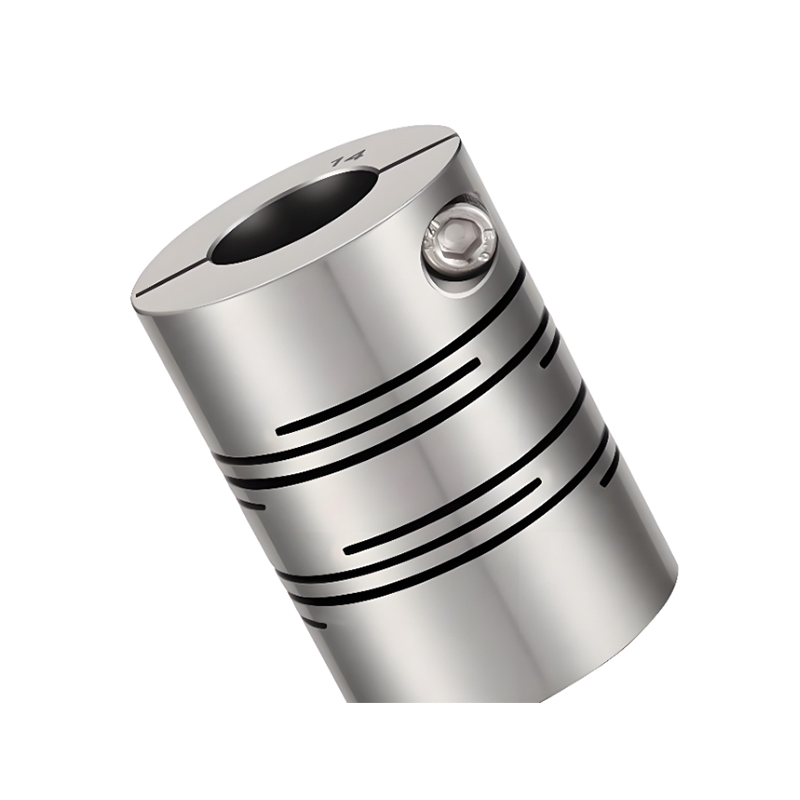

RSK-CPPCG Yüksek Mukavemetli Paslanmaz Çelik Paralel Hat Şaft Kaplini Kelepçe tipi

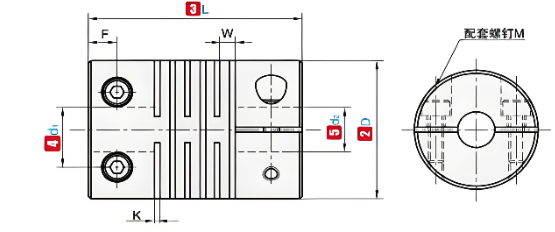

Kod adı

D

L

Standart İç Çap (mm)

K

W

F

M

Tork sıkma (N.m)

RSK-CPPCG

16

17.4

3  4  5  6

0.55

1.18

3.0

M2.5

0.8

19

20

3  4  5  6  6,35  7  8

0.55

1.18

3.4

M2.5

0.8

24

25

4  5  6  6,35  7  8  9         10  11

0.55

1.49

3.78

M3

1.2

29

30

5  6  6,35  7  8  9  9,525  10  11  12  12,7

0.55

1.81

4.5

M3

1.2

34

35

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.09

5.1

M3

1.2

39

40

8  9  9,525  10  11  12  12,7  14  15  16  18  19

0.8

2.34

7.0

M4

2.5

44

45

8  9  9,525  10  11  12  12,7  14  15  16  18  19  20

0.8

2.54

7.75

M4

2.5

Not: Kaplinin her iki ucundaki iç delikler, minimum ve maksimum iç çaplarla serbestçe birleştirilebilir. Tabloda işaretlenen iç çap boyutları yalnızca referans amaçlıdır. Müşterinin talep ettiği delik çapı da yalnızca referans amaçlıdır. Müşterinin talep ettiği delik çapı için lütfen bizimle irtibata geçiniz.

Kod adı

D

L

Derecelendirme torku (N.m)

Önyargıya izin ver(mm)

Eğime izin ver(∠°)

Eksenel sapmaya izin ver (mm)

RPM'ye izin ver

Statik burulma sertliği (N.m/rad)

Atalet momenti (N.m)

Ağırlık(g)

RSK-CPPCG

16

17.4

2

0.05

0.5

±0,10

8000

200

2,8x10 ^-5

21

19

20

4

0.05

0.5

±0,10

8000

270

6,2x10 ^-5

33

24

25

6

0.05

0.5

±0,10

6200

790

2.0x10 ^-5

66

29

30

8

0.05

0.5

±0,10

5000

1400

5.2x10 ^-5

120

34

35

12

0.05

0.5

±0,10

4300

2200

1.1x10 ^-4

183

39

40

15

0.05

0.5

±0,10

4000

4100

2,3x10 ^-4

246

44

45

23

0.05

0.5

±0,10

3600

5100

4.3x10 ^-4

358

Not: Yukarıdaki atalet torku ve teknik parametreler, maksimum açıklık standardına göre ölçülür. Maksimum nominal tork değeri kaplinin kendisinin dayanıklılığı ile ilgilidir. Dış çap ne kadar büyük olursa kuvvet de o kadar büyük olur ve dış çap ne kadar küçük olursa izin verilen hız da o kadar yüksek olur.
