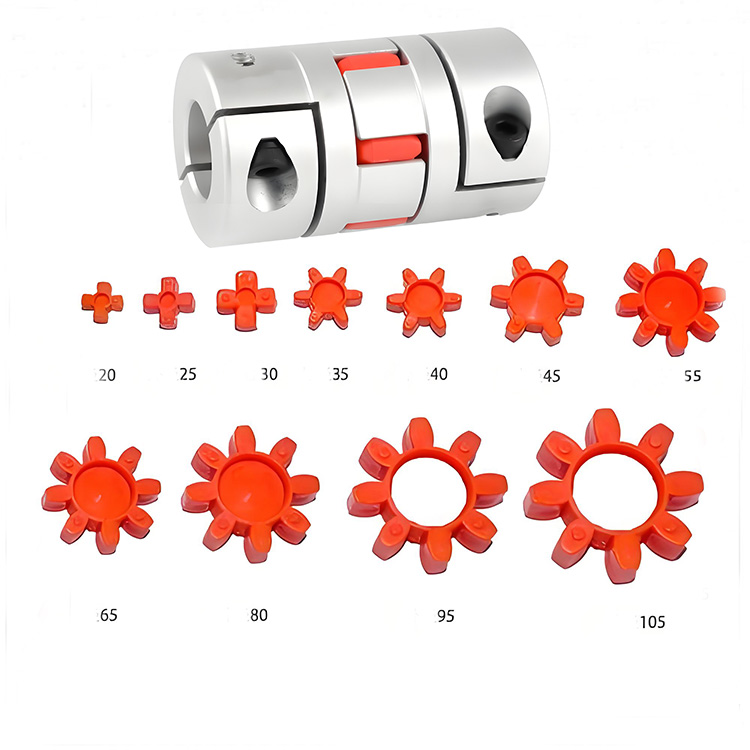

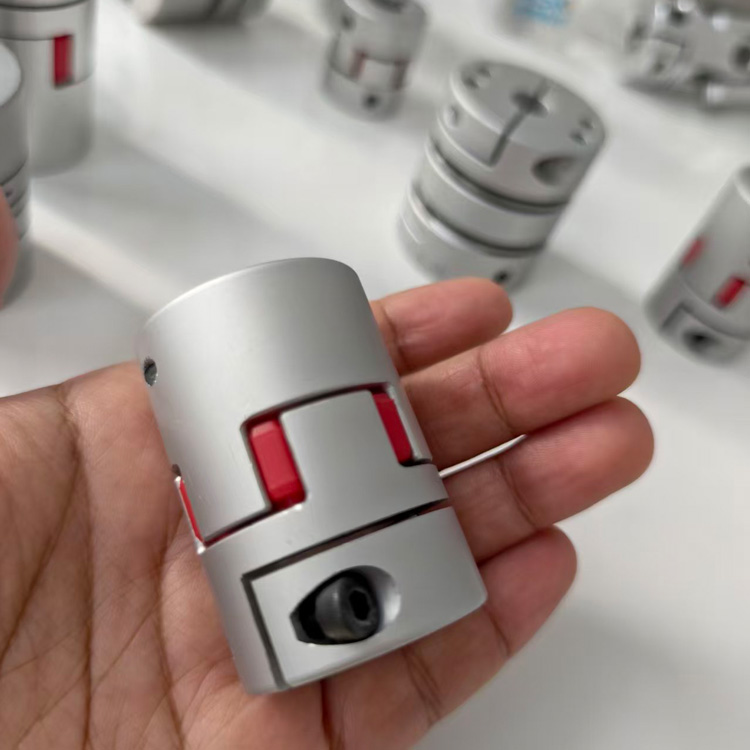

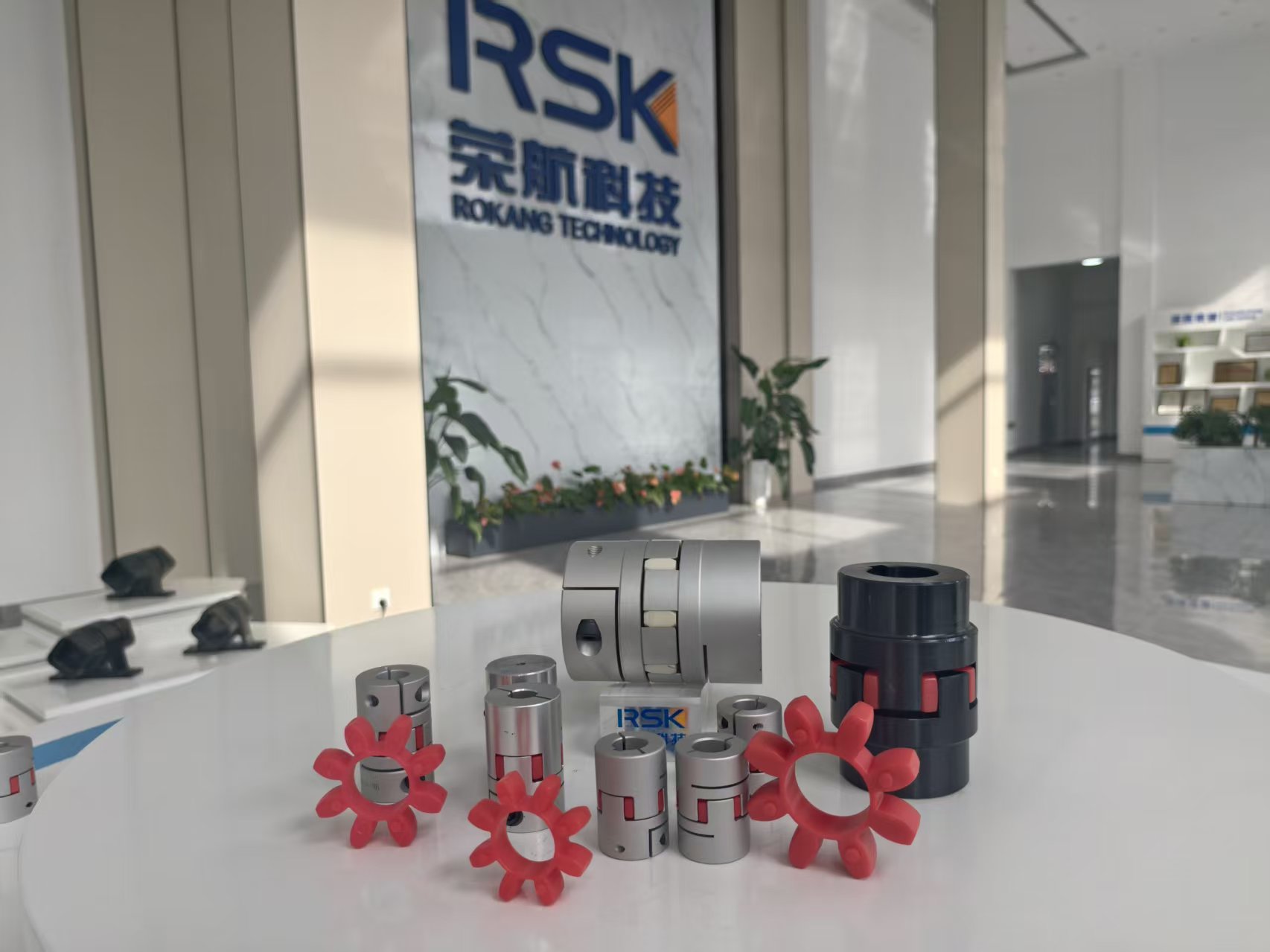

RSK-CPFC OEM Yüksek Mukavemetli Alüminyum Alaşımlı Çene/Örümcek Esnek Şaft Kaplinleri Motor Şanzımanı için kelepçe tipi

Bize Ulaşın

Şartname

> Ana gövde yüksek mukavemetli alüminyum alaşımdan yapılmıştır

>Sıfır boşluk, ileri ve geri dönüşe uygun

> Kolloid, iyi aşınma direncine sahip poliüretandan yapılmıştır

>Yağ direnci ve elektrik yalıtımı, orta elastik gövde titreşimi emebilir

>Radyal, açısal ve eksenel sapmaları telafi edin

>Kolay kurulum için çıkarılabilir tasarım

>Sıkıştırma vidası sıkma yöntemi

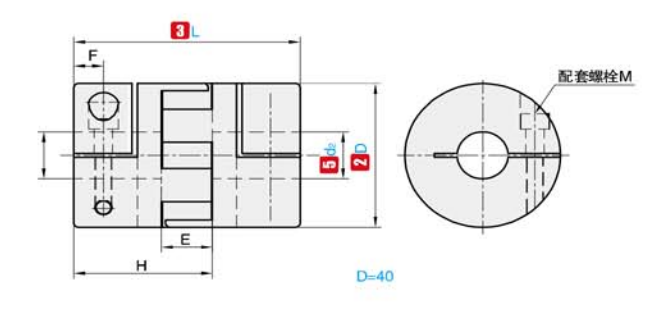

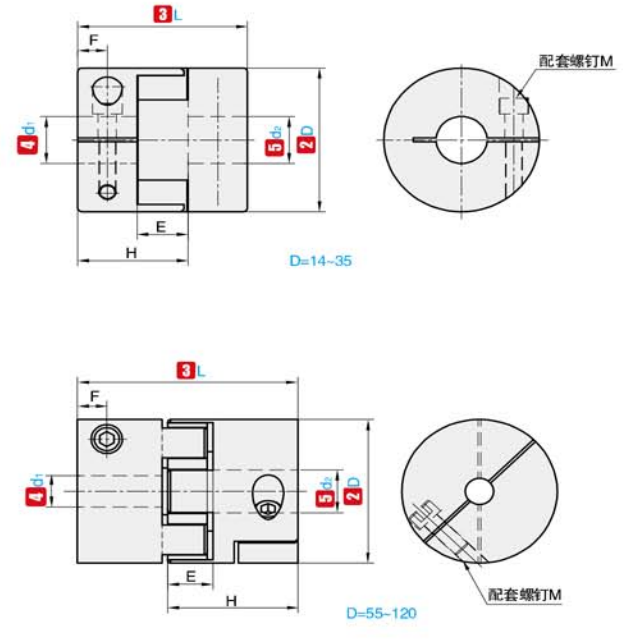

①HAYIR.	②D	③L	④d₁⑤d₂ (İsteğe bağlı kapsam)	E	F	H	M	Sabitleme vidası torku (N·m)
RSK-CPFC	14	22	3 4 5 6 6,35	6.6	3.8	14.3	M2.5	0.8
	20	25	3 4 5 6 6,35 7 8 9 9.525 10	8.6	4.6	16.8	M3	1.2
	20	30	3 4 5 6 6,35 7 8 9 9,525 10	8.6	5.4	19.25	M3	1.2
	25	30	4 5 6 7 8 9 9.525 10 11 12	11.6	4.6	20.82	M4	2.5
	25	34	4 5 6 6,35 7 8 9 10 11 12	11.6	5.6	22.82	M4	2.5
	30	35	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16	10.9	5.9	23	M4	2.5
	30	40	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16	10.9	7	25.5	M4	2.5
	35	50	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16 17 18 19 20	11.5	6.5	32.1	M5	5
	40	50	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	6.7	32.1	M5	5
	40	55	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	7.2	34.5	M5	5
	40	66	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	8.0	40.0	M5	5
	55	49	10 11 12 12,7 14 15 16 17 18 19 20 22 24 25 28 30 32	16.1	6.5	32.0	M6	8
	55	78	8 10 12 12,7 14 15 16 17 18 19 20 22 24 25 28 30 32	16.1	10.3	46.4	M6	8
	65	90	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40	16.7	11.9	53.5	M8	20
	80	114	19 20 22 24 25 28 30 32 35 38 40 42 45	22.5	15.5	67.6	M8	20

①HAYIR.	②D	③L	Nominal tork	İzin verilen eksantriklik	İzin verilen açı sapması	İzin verilen eksenel sapma	İzin verilen dönme hızı	Statik ters sertlik	Atalet momenti	Ağırlık
①HAYIR.	②D	③L	(N·m)	(mm)	(°）	(mm)	(rpm)	(N·m/rad)	(kg·m²)	(g)
RSK-CPFC	14	22	1.1	0.02	1	0.60	19000	46	2,0×10⁻ ⁷	10
	20	25	2.8	0.02	1	0.60	17000	55	1,0×10⁻ ⁶	15
	20	30	2.8	0.02	1	0.60	17000	55	1,1×10⁻ ⁶	19
	25	30	6	0.02	1	0.60	16000	65	5,2×10⁻ ⁶	33
	25	34	6	0.02	1	0.60	16000	65	5,2×10⁻ ⁶	42
	30	35	6.5	0.02	1	0.60	12000	72	6,2×10⁻ ⁶	50
	30	40	6.5	0.02	1	0.60	12000	72	6,2×10⁻ ⁶	60
	35	50	15	0.02	1	0.60	10000	200	8,1×10⁻ ⁶	45
	40	50	32	0.02	1	0.80	10000	450	3,8×10⁻ ⁵	115
	40	55	32	0.02	1	0.80	10000	500	3,8×10⁻ ⁵	127
	40	66	32	0.02	1	0.80	10000	550	3,9×10⁻ ⁵	154
	55	49	46	0.02	1	0.80	8000	1200	1,6×10⁻ ³	241
	55	78	46	0.02	1	0.80	8000	1500	1,6×10⁻ ³	341
	65	90	109	0.02	1	0.80	6000	2800	3,8×10⁻ ³	583
	80	114	135	0.02	1	1.00	4600	3500	1.8×10⁻ ³	1000

Tanımla

RSK Çene/Örümcek esnek şaft kaplini, yenilikçi teknoloji ile mükemmel işçiliği birleştiren bir şanzıman ürünüdür. Ana gövdesi yüksek kaliteli alüminyum alaşımdan yapılmıştır ve hassas bir şekilde tornalanmış, frezelenmiş ve broşlanmış ve ardından bir bütün olarak ısıl işleme tabi tutularak yüksek mukavemet ve hafifliğin mükemmel dengesi sağlanmıştır.

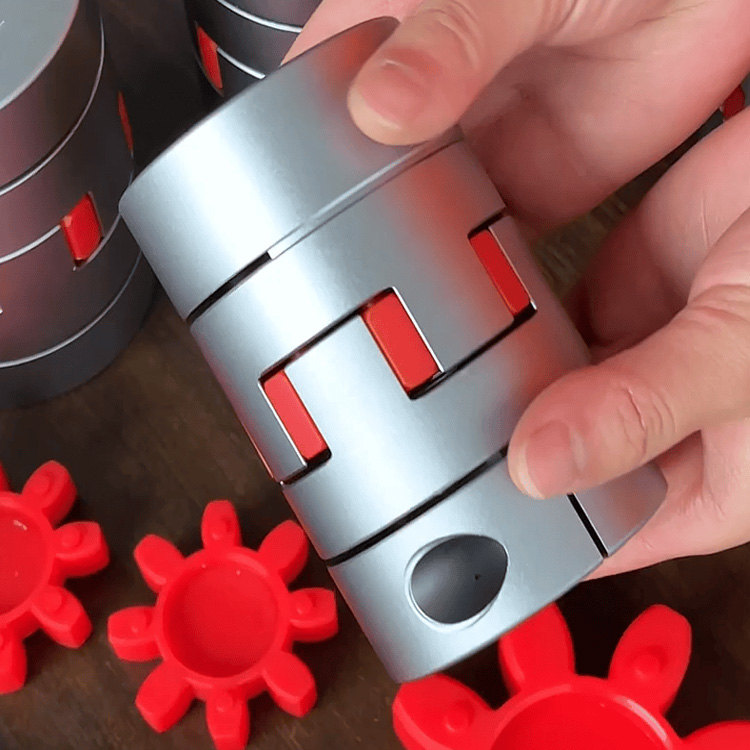

Bu kaplinin çekirdek yapısı, erik çiçeği şeklindeki elastik halkayı iki yarım kaplinin tırnakları arasına doğru şekilde yerleştirmektir. Çalışma sırasında güç, pençelerin ve elastik halkanın yakın ekstrüzyonu yoluyla verimli bir şekilde iletilir. Aynı zamanda, esnek halkanın mükemmel esnek deformasyon yeteneği, iki şaft arasındaki göreceli kaymayı kolayca telafi etmek, mükemmel titreşim sönümleme ve tamponlama etkileri elde etmek ve ekipmanın çalışması sırasında titreşimi ve gürültüyü etkili bir şekilde azaltmak için kullanılır.

Çene/Örümcek esnek şaft kaplini benzersiz bir şekilde tasarlanmıştır ve yapraklar yalnızca bükülme momentlerini önlemek için basınç taşır, bu da yük taşıma kapasitesini ve güvenilirliği büyük ölçüde artırır. Mükemmel eksenel, radyal ve açısal dengeleme özelliklerine sahiptir ve çeşitli karmaşık çalışma koşullarına uyum sağlayabilir. Aynı zamanda, kaplin iyi bir elektrik yalıtım performansına sahiptir ve yağlama gerektirmez, bu da bakım iş yükünü büyük ölçüde azaltır ve uzun süre istikrarlı bir şekilde çalışabilir. Buna ek olarak, kompakt bir yapıya, küçük radyal boyutlara ve düşük atalet momentine sahiptir; bu da onu özellikle orta ve yüksek hız, sık başlatma ve durdurma, dönüşümlü ileri ve geri dönüş ve katı güvenilirlik gereksinimleri olan transmisyon mili sistemleri için uygun kılar. İster CNC takım tezgahları, servo motorlar, ister tekstil ve paketleme gibi hassas makine alanları olsun, mükemmel performans sergileyebilir ve ekipmanınızın verimli ve istikrarlı çalışması için sağlam bir garanti sağlayabilir.
