RSK-BJB Yüksek verimli şanzıman bilyalı kafesi CV Genel olarak Madencilik Kamyonu Tekerlek Ucunda kullanılan üniversal kaplinler

BJ-B Özelliği:

Çalışma açısı≤42,5°

Spline şaftı aracılığıyla bağlantı

Temel Özellikler

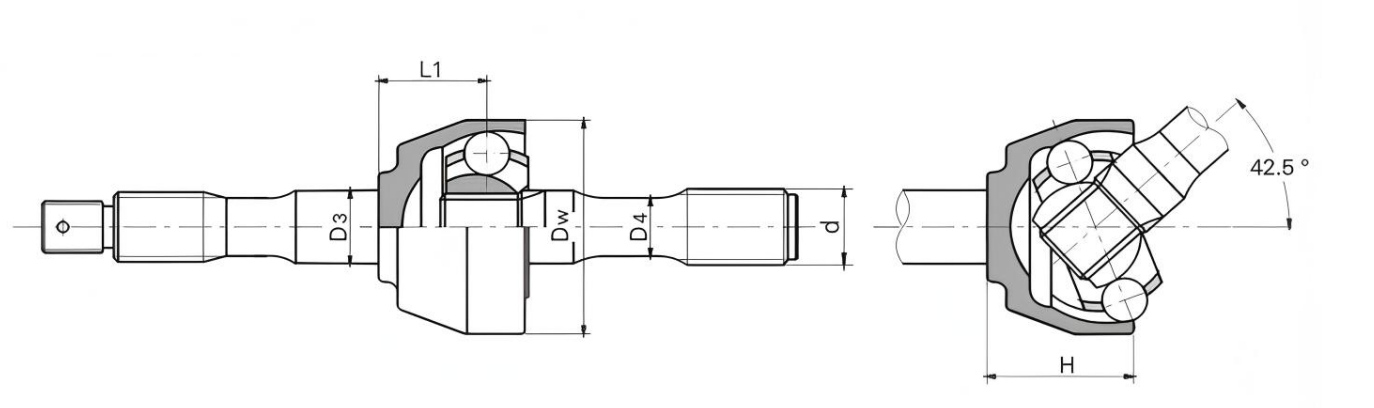

Ana boyutlar

Açıklamalar: "∞" boyutları referans amaçlıdır

Karakteristik ve kullanım

• Kompakt yapı; kolay montaj ve sökme; izin verilen çalışma açısı 42,5°'ye ulaşabilir.
• Esas olarak araçların sürüş direksiyon köprüsünün iletimi için kullanılır.

Sembolize eden örnek: BJ125B1000

BJ: BJ Türü

125: Spesifikasyon 125

B: B Tipi

1000: Uzunluk 1000

Yüksek verimli şanzıman bilyalı kafesi CV Universal kaplinleri, karmaşık çalışma koşulları için tasarlanmış hassas bir aktarım bileşenidir. Mükemmel performansı ve güvenilir kalitesi birçok alanda önemli bir rol oynamaktadır. ​

Kaplin esas olarak bilyalı kafes dış halkadan, yıldız şeklinde bir iç halkadan, bir kafesten ve kuvvet ileten bir çelik bilyadan oluşur. Bilya kafesi dış halkası ve yıldız şeklindeki iç halka, sırasıyla ana ve yardımcı millere yakından bağlanmıştır. Kuvvet ileten çelik bilyaların merkezleri, kaplinin merkezinden geçen düzlemde bulunur ve küresel dış bileziğin dış küresel oluklarından ve yıldız şeklindeki iç bileziğin dış küresel oluklarından oluşan yuvarlanma yoluna yerleştirilir. İki küresel yüzeyin merkezleri evrensel bağlantının merkezi ile çakışmaktadır. Tüm çelik bilyaların merkezlerinin, iki şaftın eksenleri arasındaki açının açıortayında olmasını sağlamak için çelik bilyalar, kafesin penceresine akıllıca yerleştirilir. Böyle ustaca bir tasarım, kaplinin ana ve yardımcı milleri arasındaki açı değiştiğinde, kuvvet aktarım noktasının her zaman açının açıortayında doğru bir şekilde konumlandırılabilmesini ve böylece ana ve yardımcı miller arasındaki hızın mükemmel senkronizasyonunun sağlanmasını sağlar. ​

Bu bağlantının birçok önemli avantajı vardır. İletim performansı açısından, yüksek hassasiyetli senkron iletim elde edebilir, güç iletimi sırasında enerji kaybını etkili bir şekilde azaltabilir ve iletim verimliliği %98 veya daha fazla olabilir. Aynı zamanda mükemmel tamponlama ve titreşim azaltma performansı, ekipmanın çalışması sırasında oluşan gürültüyü büyük ölçüde azaltarak çalışma ortamı için nispeten sessiz bir atmosfer yaratabilir. Yük taşıma kapasitesi açısından, aynı dönme çapı ve eğim açısı koşullarında, geleneksel kaplinlerle karşılaştırıldığında yük taşıma kapasitesini 0,5 ila 1 kat artırabilir ve ağır yük koşullarıyla kolaylıkla başa çıkabilir. Üstelik kompakt yapısı ve az yer kaplaması, onu radyal boyutlarda katı kısıtlamaların olduğu çalışma senaryoları için çok uygun kılmaktadır. Buna ek olarak, kaplin mükemmel sızdırmazlık performansına sahiptir ve gres sızıntısını etkili bir şekilde önlemek için gelişmiş sızdırmazlık teknolojisini benimser ve ekipmanın bakım döngüsünü ve servis ömrünü önemli ölçüde uzatır. ​

Yüksek verimli şanzıman sabit bilyalı kafes tipi senkron üniversal kaplinler, otomobil imalatı, makine mühendisliği, metalurji endüstrisi, havacılık vb. gibi birçok alanda yaygın olarak kullanılmaktadır. Otomobillerin iletim sisteminde, gücün düzgün iletimini sağlar ve aracın yol tutuş performansını ve sürüş stabilitesini artırır; makine mühendisliği ekipmanlarında, çeşitli makine türlerinin verimli çalışması için güvenilir garanti sağlar; metalurji endüstrisindeki büyük ölçekli ekipmanlarda, büyük torka ve karmaşık çalışma koşullarına dayanabilir, üretimin sorunsuz ilerlemesine yardımcı olur; Havacılık ve uzay alanında yüksek hassasiyeti ve yüksek güvenilirliği, sıkı teknik gereksinimleri karşılar.
