Şartname

Çalışma açısı≤18°

İzin verilen genişleme±12~±35

Temel Özellikler:

Tür	Diyagram	Nominal Tork (N·m)	Yorulma Torku (N·m)	İzin Verilen Çalışma Açısı		Genişleme Δ	Atalet Momenti GD³ J × 10 ^-3 (kg·m²)
				İzin Verilen Çalışma Açısı			L=500	L=1000	Uzunluğun her 100 fazlası
				rotasyonda	Dinlenirken		Katı Şaft	İçi Boş Şaft	Katı Şaft	İçi Boş Şaft
BJ75DF	Şekil 1	1520	588	14°	16°	±12	8.67	15.8	0.12	0.96
BJ95DF	Şekil 1	2500	1127	14°	16°	±16	21.0	27.6	0.25	0.96
BJ125DF	Şekil 1	5782	2744	16°	18°	±20	76.3	91	0.79	2.1
BJ150DF	Şekil 1	11564	4704	16°	18°	±24	160	197	1.93	5.2
BJ175DF	Şekil 2	15680	6713	16°	18°	±27	273	330	2.80	8.5
BJ200DF	Şekil 2	23912	11172	16°	18°	±29	551	660	5.50	17.8
BJ225DF	Şekil 2	29694	14700	16°	18°	±29	904	1010	7.40	17.8
BJ250DF	Şekil 2	42238	20678	18°	20°	±30	1400	1700	12.6	54
BJ300DF	Şekil 2	63112	29106	18°	20°	±35	2860	3200	20.2	54

Ana boyutlar:

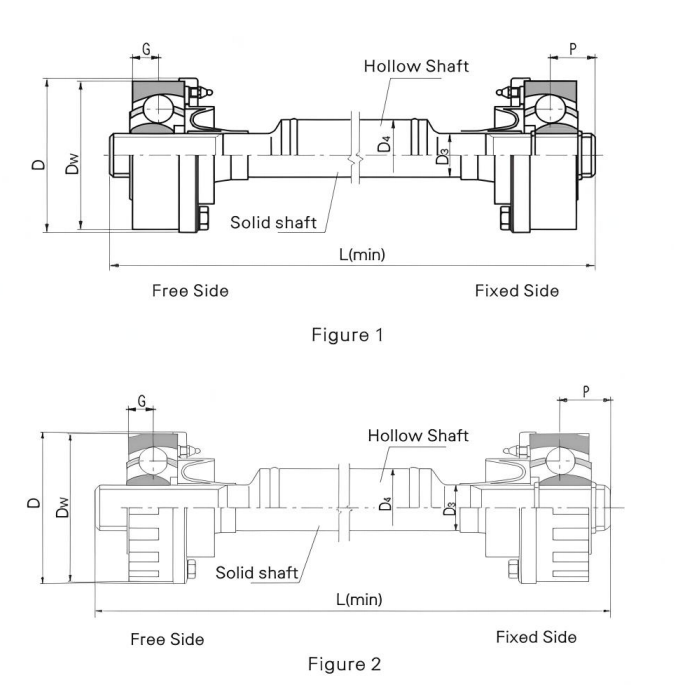

Tür	Diyagram	gün	D	G	P	Katı Şaft D3	İçi Boş Şaft D4	L(dak)
Tür	Diyagram	gün	D	G	P	Katı Şaft D3	İçi Boş Şaft D4	Katı Şaft	İçi Boş Şaft
BJ75DF	Şekil 1	80	85	12.2	16	22	50	145	505
BJ95DF	Şekil 1	95	100	15.9	21	27.5	50	190	505
BJ125DF	Şekil 1	125	130	20.3	29	36.75	60	250	605
BJ150DF	Şekil 1	146	151	24.1	28	46	76	250	705
BJ175DF	Şekil 2	165.1	170	25.4	38	52	89	300	805
BJ200DF	Şekil 2	190	196	30	40	60	102	335	805
BJ225DF	Şekil 2	212	218	32.5	48	66	102	375	805
BJ250DF	Şekil 2	230	238	37.5	53	76	140	395	805
BJ300DF	Şekil 2	266.7	273	42	65	84	140	445	805

Karakteristik ve kullanım

Montaj mesafesinin ve eksenel genleşmenin ayarlanması, üniversal mafsaldaki kayan spline bağlantısıyla gerçekleştirilir.

Esas olarak metalurji ekipmanında sıkıştırma rulosunun, fırçalama rulosu sızdırmazlık rulosunun, bitirme gergi rulosunun ve sıkma rulosunun tahrik edilmesi için kullanılır.

Sembolize eden örnek: BJ125DF1000

BJ: BJ Tipi

125: Spesifikasyon 125

DF: DF Tipi

1000: Uzunluk 1000

Tanımla

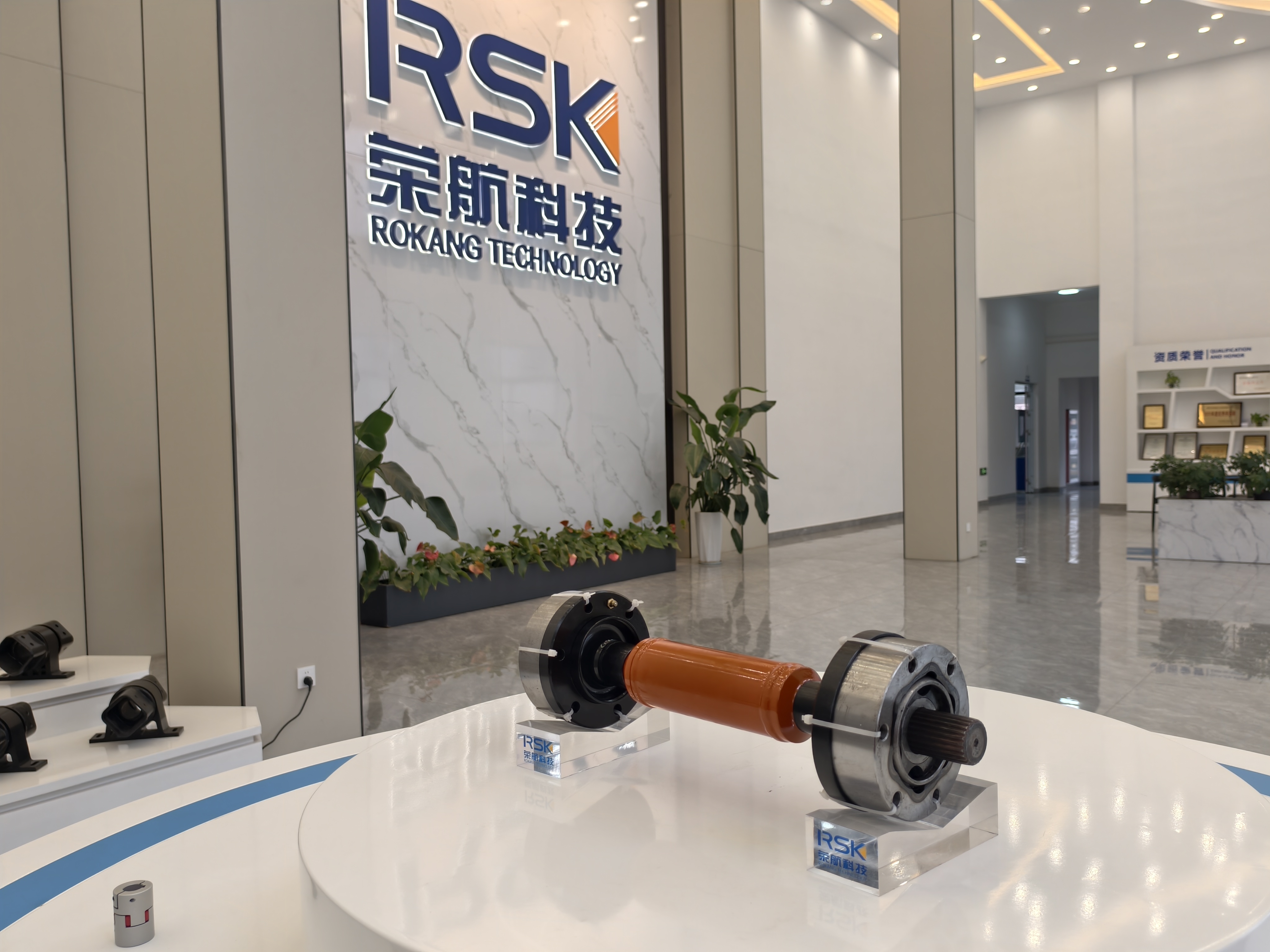

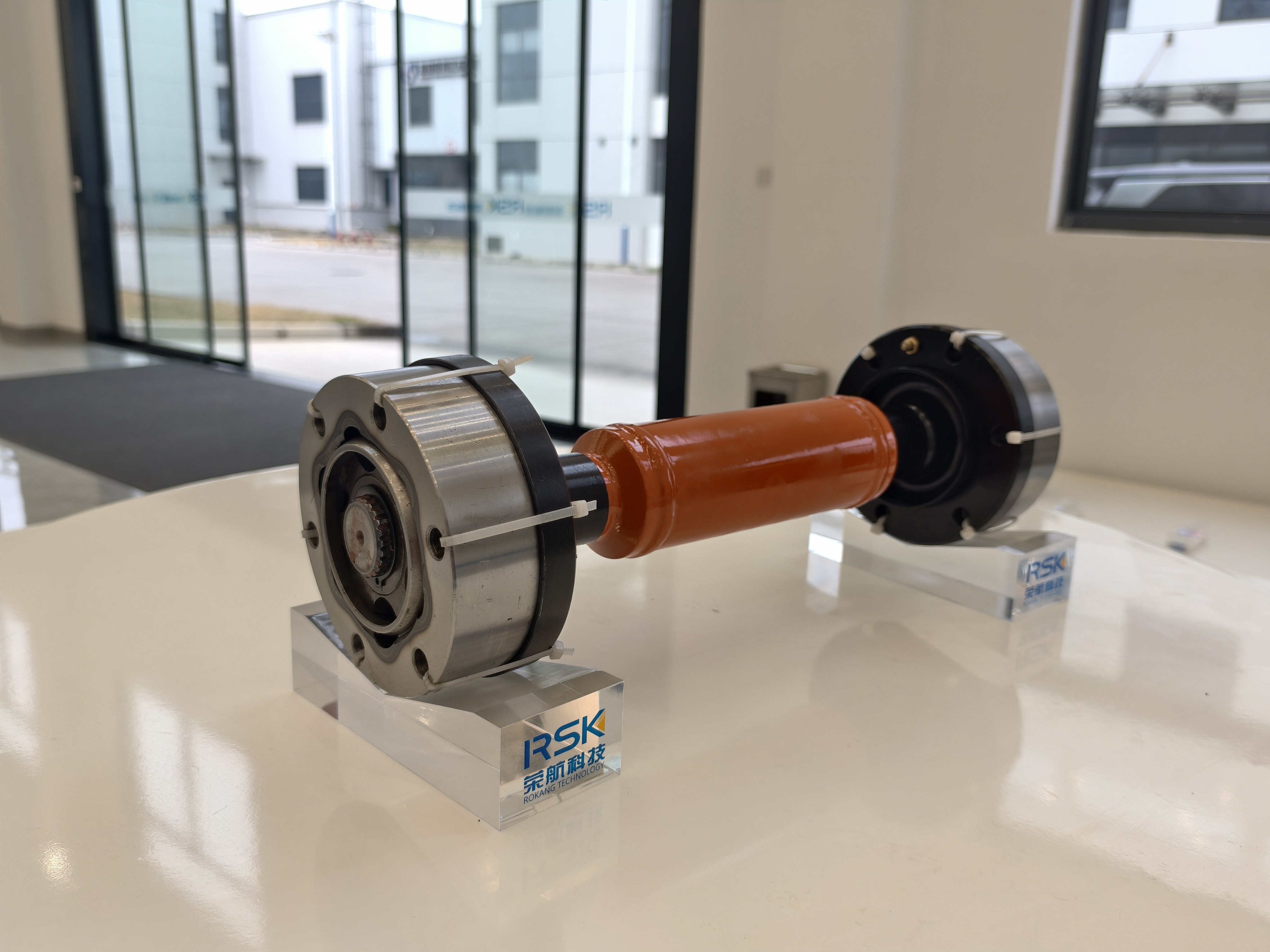

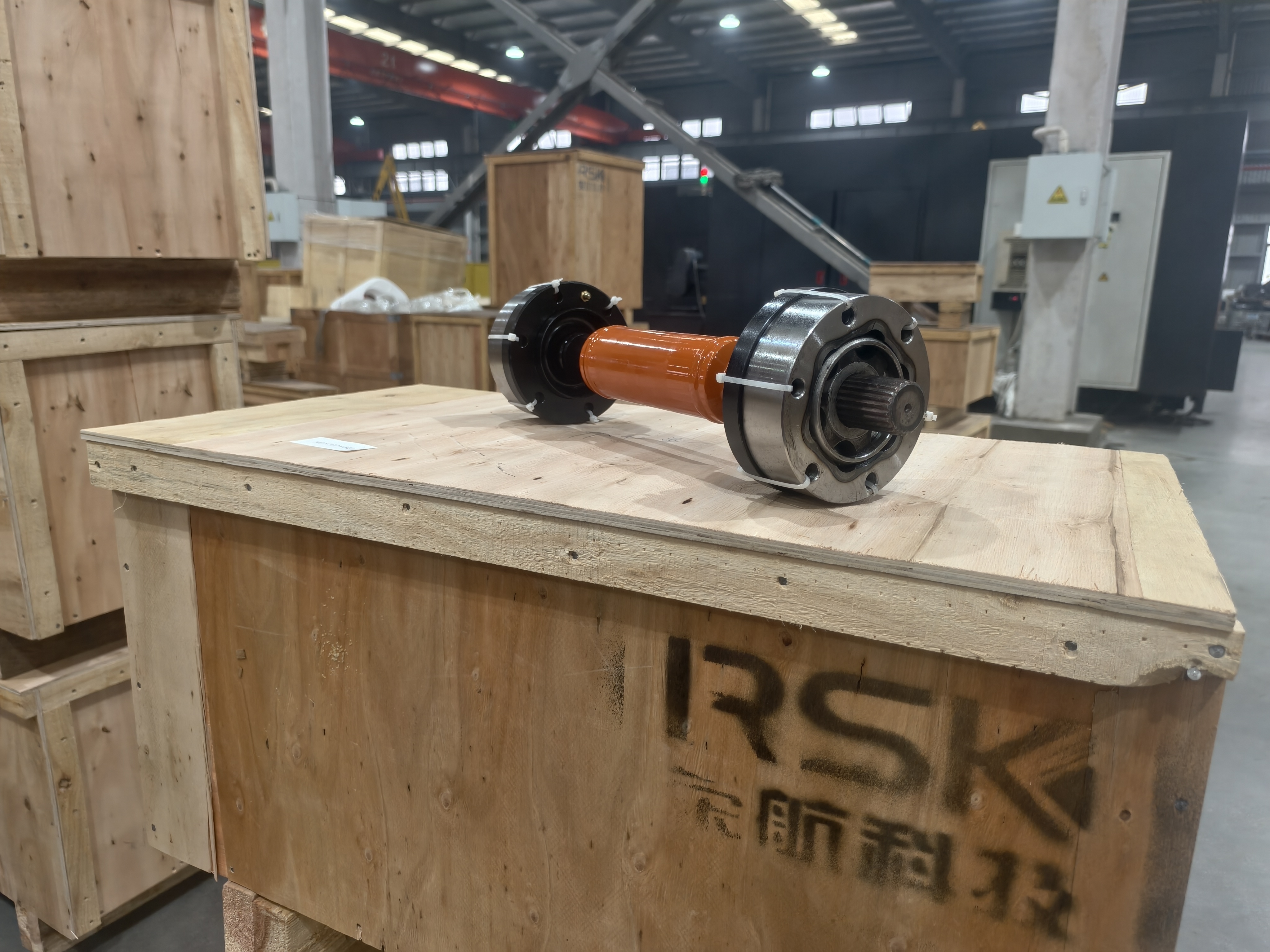

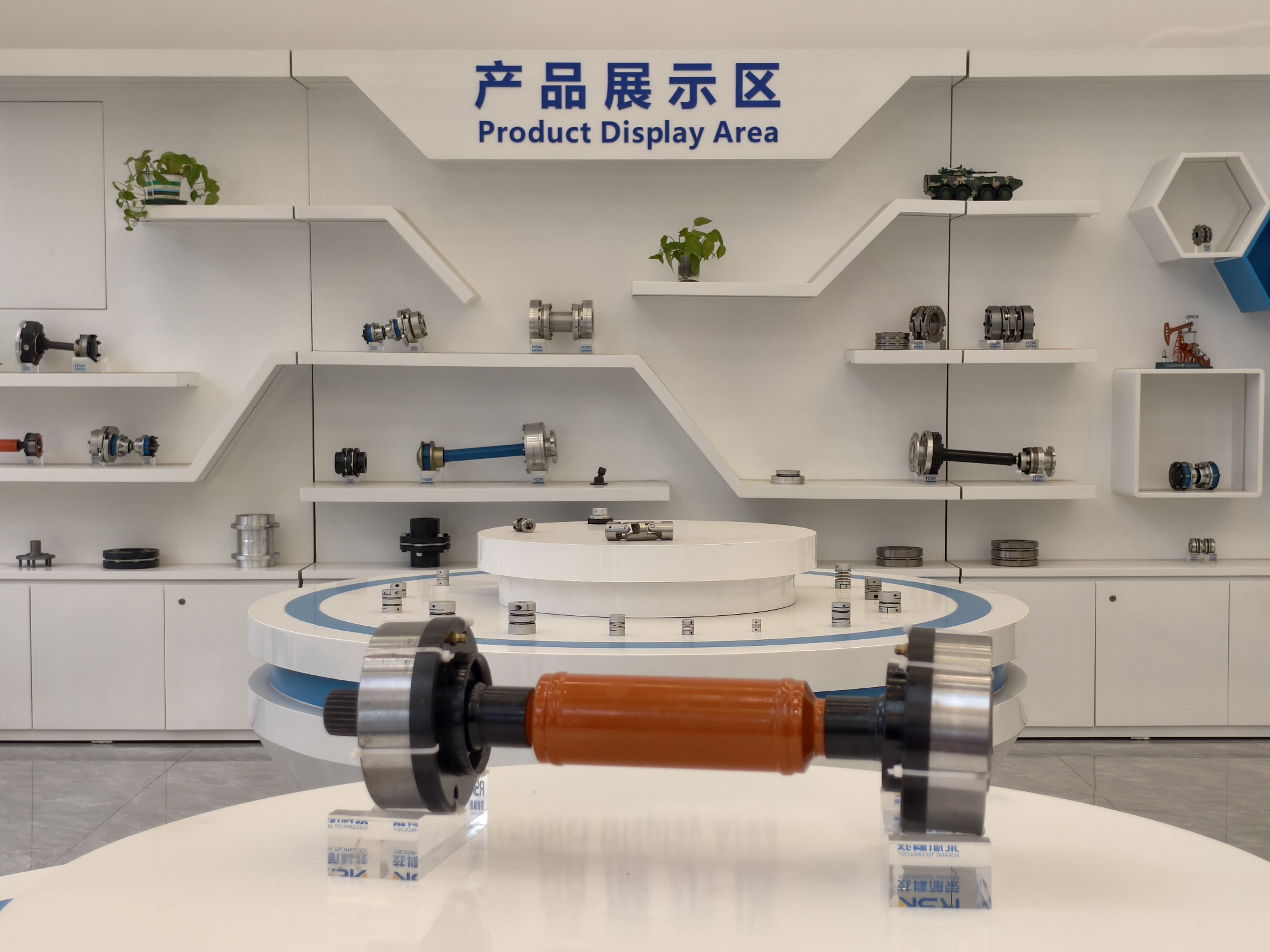

RSK CV Mafsalı (bilyalı kafes sabit hız mafsalı) yüksek performanslı bir aktarım bileşenidir. Güvenilir, uygun maliyetli CV Bağlantıları sunuyoruz. Yapısal tasarımı hassastır ve temel olarak bir bilye kafesi dış halkası, yıldız şeklinde bir iç halka, bir kafes ve kuvvet ileten bir çelik bilyeden oluşur. Bilya kafesi dış halkası ve yıldız şeklindeki iç halka, sırasıyla tahrik eden ve tahrik edilen millere sıkı bir şekilde bağlanmıştır. Kuvvet ileten çelik bilyaların merkezleri, kaplinin merkezinden geçen düzlemde bulunur ve küresel dış bileziğin dış küresel oluklarından ve yıldız şeklindeki iç bileziğin dış küresel oluklarından oluşan yuvarlanma yoluna yerleştirilir. İki küresel yüzeyin merkezleri, evrensel bağlantının merkezi ile çakışarak, işlemin doğruluğunu ve stabilitesini sağlar.

Çalışma prensibi açısından tüm çelik bilyaların merkezlerinin her zaman iki mil ekseni arasındaki açının açıortayında olmasını sağlamak amacıyla çelik bilyalar kafesin penceresine monte edilir. Bu şekilde, kaplinin tahrik eden ve tahrik edilen milleri arasındaki açı değiştiğinde, kuvvet aktarım noktası açının ortay üzerinde olmaya devam edebilir, böylece tahrik eden ve tahrik edilen miller arasındaki hız senkronize kalır ve stabil ve verimli bir güç aktarımı sağlanır.

Bu ürün aşınma direncinde mükemmel performansa sahiptir. Anahtar bileşenler yüksek mukavemetli, aşınmaya dayanıklı çelikten yapılmıştır ve iç çelik yapının stabilitesini sağlamak ve malzemenin aşınma direncini büyük ölçüde artırmak için hassas dövme ve soğuk ekstrüzyon gibi ileri işlemlerle işlenir. Aynı zamanda, ürünün zorlu ortamlarda erozyona karşı direnç gösterme yeteneğini daha da artırmak ve hizmet ömrünü önemli ölçüde uzatmak için yüzey özel olarak korozyon önleyici bir işleme tabi tutulur.

Özellikle otomotiv, metalurji, hafif sanayi, ağır makine ve diğer endüstrilerde geniş eğim açıları ve kısıtlı radyal boyutlar altında şaft iletiminin çeşitli mekanik ekipman türleri için güvenilir güç bağlantısı ve iletim garantileri sağlayabileceği çok çeşitli uygulama senaryolarına sahiptir.
