Name: RSK BJD High torque Arc groove ball cage synchronous constant speed universal CVJ coupling
Rating: 5 (99 reviews)

Özellik

Çalışma açısı=18°

İzin verilen genişleme 士12~±35

Flanş göbeği ile bağlantı

Temel Özellikler:

Tür	Diyagram	Nominal Tork (N·m)	Yorulma Torku (N·m)	İzin Verilen Çalışma Açısı		Genişleme Δ	Atalet Momenti GD³ J × 10 ^-3 (kg·m²)
				İzin Verilen Çalışma Açısı			L=500	L=1000	Uzunluğun her 100 fazlası
				rotasyonda	Dinlenirken		Katı Şaft	İçi Boş Şaft	Katı Şaft	İçi Boş Şaft
BJ75D	Şekil 1	1520	588	14°	16°	±12	16.4	23.6	0.12	0.96
BJ95D	Şekil 1	2500	1127	14°	16°	±16	40	46.6	0.25	0.96
BJ125D	Şekil 1	5782	2744	16°	18°	±20	152	166	0.79	2.1
BJ150D	Şekil 1	11564	4704	16°	18°	±24	323	360	1.93	5.2
BJ175D	Şekil 2	15680	6713	16°	18°	±27	596	653	2.80	8.5
BJ200D	Şekil 2	23912	11172	16°	18°	±29	1180	1290	5.50	17.8
BJ225D	Şekil 2	29694	14700	16°	18°	±29	1960	2070	7.40	17.8
BJ250D	Şekil 2	42238	20678	18°	20°	±30	3250	3550	12.6	54
BJ300D	Şekil 2	63112	29106	18°	20°	±35	6200	6540	20.2	54

Ana boyutlar:

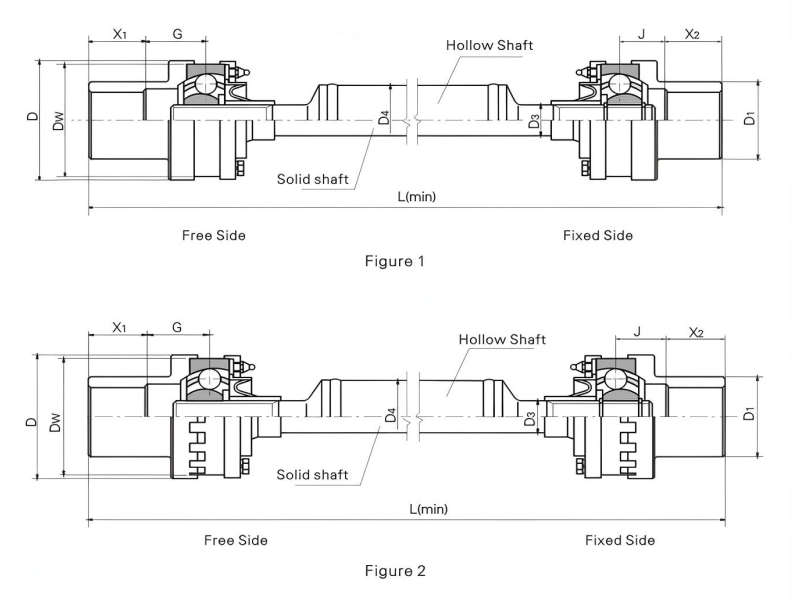

Tür	Diyagram	gün	D	D1	G	J	Katı Şaft D3	İçi Boş Şaft D4	L(dak)
Tür	Diyagram	gün	D	D1	G	J	Katı Şaft D3	İçi Boş Şaft D4	Katı Şaft	İçi Boş Şaft
BJ75D	Şekil 1	80	85	55	38	26	22	50	280	640
BJ95D	Şekil 1	95	100	65	50	32	27.5	50	400	710
BJ125D	Şekil 1	125	130	90	62	42	36.75	60	490	840
BJ150D	Şekil 1	146	151	105	72	50	46	76	520	970
BJ175D	Şekil 2	165.1	170	120	80	60	52	89	580	1080
BJ200D	Şekil 2	190	196	140	85	65	60	102	650	1120
BJ225D	Şekil 2	212	218	160	90	70	66	102	720	1140
BJ250D	Şekil 2	230	238	180	100	80	76	140	750	1160
BJ300D	Şekil 2	266.7	273	205	115	90	84	140	830	1190

Açıklamalar : X ₁ ,X ₂ Müşteriler tarafından belirlenen mil uçlarının uzunluklarıdır.

Karakteristik ve kullanım

Montaj mesafesinin ve eksenel genleşmenin ayarlanması, üniversal mafsaldaki kayan spline bağlantısıyla gerçekleştirilir.

esas olarak metalurji ekipmanında sıkıştırma rulosunun, fırçalama rulosu sızdırmazlık rulosunun, bitirme gergi rulosunun ve sıkma rulosunun tahrik edilmesi için kullanılır.

Sembolize eden örnek: BJ125D1000

BJ: BJ Tipi

125: Spesifikasyon 125

D: D Tipi

1000: Uzunluk1000

Açıklama

Ark oluklu bilyalı kafes sabit hızlı üniversal kaplin, modern endüstriyel iletim alanında önemli bir rol oynayan hassas bir bileşendir. Mükemmel performansı ve güvenilir kalitesiyle birçok yüksek talepli uygulama senaryosu için ideal bir seçim haline geldi.

CV Bağlantısı esas olarak bilyalı kafes dış halkası, yıldız şeklindeki iç halka, kafes ve kuvvet aktarımlı çelik bilya gibi çekirdek bileşenlerden oluşur. Bilya kafesi dış halkası ve yıldız şeklindeki iç halka, sırasıyla ana ve yardımcı millere sıkı bir şekilde bağlanmıştır. Kuvvet aktaran çelik bilyanın merkezi, kaplinin merkezinden geçen düzlemde bulunur ve küresel dış bileziğin dış küresel oluklarından ve yıldız şeklindeki iç bileziğin dış küresel oluklarından oluşan yuvarlanma yoluna yerleştirilir. İki kürenin merkezleri, evrensel bağlantının merkezi ile tam olarak çakışmaktadır ve çelik bilyalar, kafesin penceresine yerleştirilmiştir. Böylesine mükemmel bir yapısal tasarım, kaplinin ana ve yardımcı milleri arasındaki açı değiştiğinde, kuvvet aktarım noktasının her zaman açının açıortayında olmasını sağlar ve böylece ana ve yardımcı miller arasındaki hızın senkronizasyonunu gerçekleştirir; bu da buna senkron sabit hızlı evrensel kaplin denmesinin temel nedenidir.

In terms of performance, this coupling has many highlights. Its synchronization is excellent, which effectively avoids the problem of unstable equipment operation caused by speed difference. İletim işlemi sırasında gürültüyü önemli ölçüde azaltabilen ve ekipmanın çalışması için daha sessiz bir ortam yaratabilen güçlü tamponlama ve titreşim azaltma performansına sahiptir. Üstelik aynı dönüş çapı ve eğim açısı altında, tamamen büyük tork aktarma kapasitesine sahip olan benzer ürünlere kıyasla yük taşıma kapasitesi 0,5-1 kat artırılabiliyor. Hem eksenel hem de radyal yönlerde, özellikle eksenel yönde, harici kamalar olmadan elde edilebilecek büyük bir dengeleme miktarına sahiptir ve ekipmanın genel yapısını büyük ölçüde basitleştirir. Ek olarak kaplin, seri üretime uygun ve maliyetlerin azaltılmasına yardımcı olan yeni yapı, hafiflik, iyi işlenebilirlik vb. gibi avantajlara da sahiptir. Aynı zamanda kullanımı güvenilirdir, montajı ve sökülmesi kolaydır, günlük bakımı kolaydır ve uzun ömürlüdür. Whether it is low-speed heavy load or high-speed transmission conditions, it can easily cope with it.

Yüksek torklu sabit bilyalı kafes tipi senkron sabit hız üniversal kaplin, metalurji, madencilik, mühendislik makineleri, petrokimya vb. gibi birçok endüstride yaygın olarak kullanılmaktadır. Metalurji endüstrisindeki büyük ölçekli çelik haddeleme ekipmanlarında, çelik haddeleme işleminin verimliliğini ve doğruluğunu sağlamak için büyük torku istikrarlı bir şekilde iletebilir; madencilik makinelerinin kazı ve taşıma ekipmanlarında, istikrarlı ve güvenilir güç iletimini sağlamak için karmaşık çalışma koşullarına uyum sağlayabilmektedir; in the lifting and excavation operations of engineering machinery, it provides strong support for the strong power output of the equipment; petrokimya endüstrisindeki büyük ölçekli karıştırma ve taşıma ekipmanlarında hayati bir aktarım rolü oynar.
