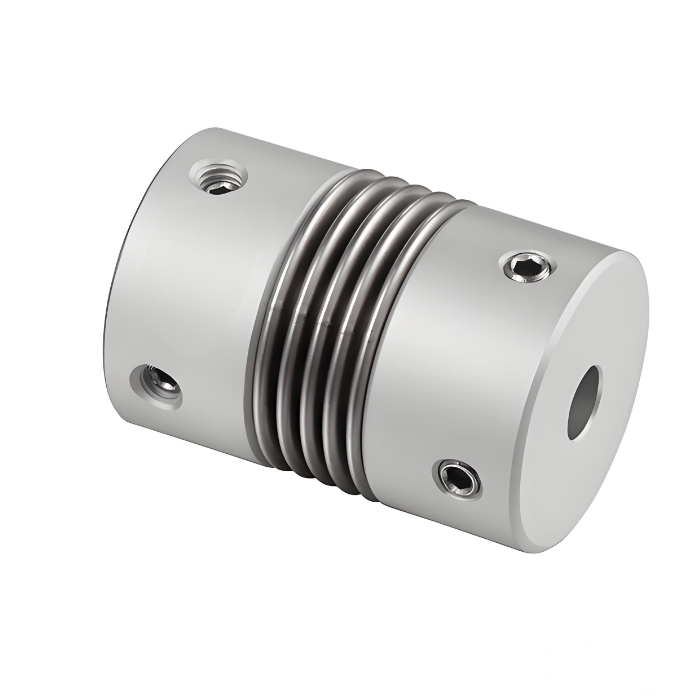

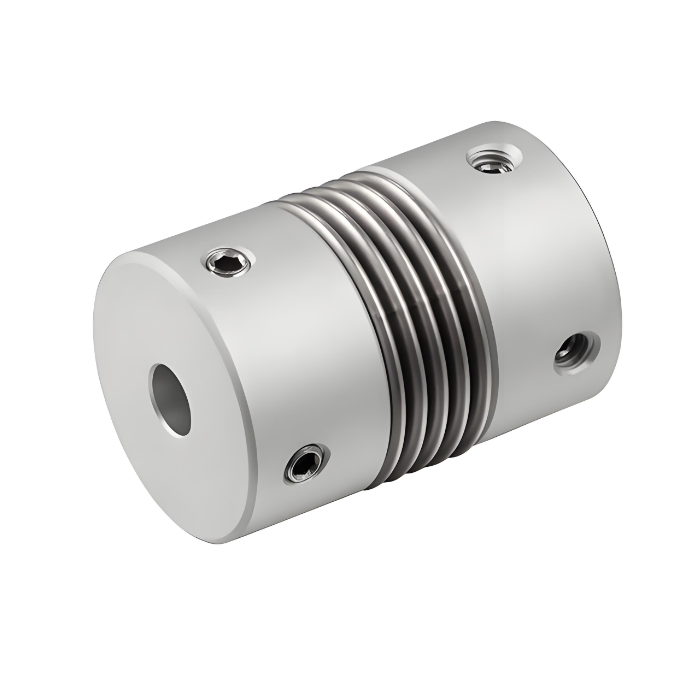

RSK-CPR Alüminyum Alaşımlı Körüklü Kaplinler Konumlandırma Vidası tipi, radyal açısal ve eksenel sapmaları daha etkili bir şekilde telafi eder

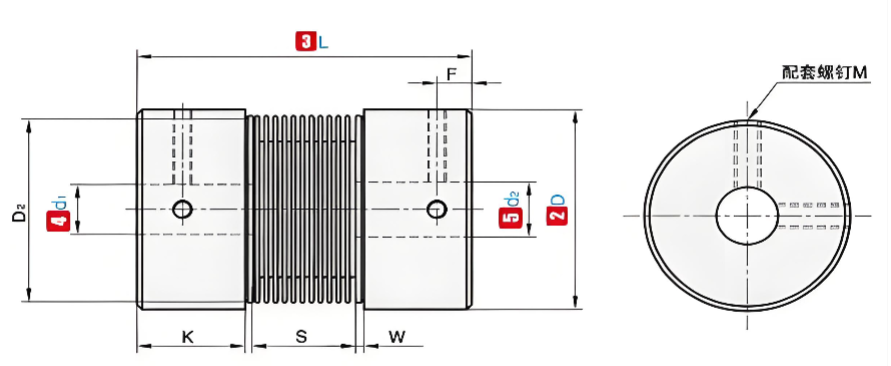

P/N

ΦD

L

Standart İç Çap (mm)

K

W

S

D₂

F

M

Tork sıkma (N.m)

RSK-CPR

16

27

4-5-6-6.35-7-8

7.5

2

8

13.5

3

M3

1.2

20

32

5-6-6.35-7-8-9-9.525

7.2

2.8

12

18

3.5

M3

1.2

22.5

34

5-6-6.35-7-8-9-9.525-10-11-12

8.05

2.8

12.3

20.2

3.6

M4

2.5

25

37

6-6.35-7-8-9-9.525-10-12

9.5

3

12

20.2

4.5

M4

2.5

32

42

8-9-10-11-12-12.7-14-15

8

4

18

27.2

4.5

M5

5

40

51

8-9-9.525-10-11-12-12.7-14-15-16-17-18-19-20

9.5

6

20

34.5

5.5

M5

5

Not: Kaplinin her iki ucundaki iç delikler, minimum ve maksimum iç çaplarla serbestçe birleştirilebilir. Tabloda işaretlenen iç çap boyutları yalnızca referans amaçlıdır. Müşterinin talep ettiği delik çapı da yalnızca referans amaçlıdır. Müşterinin talep ettiği delik çapı için lütfen bizimle irtibata geçiniz.

P/N

ΦD

L

Derecelendirme torku (N.m)

Önyargıya izin ver(mm)

Eğime izin ver(∠°)

Eksenel sapmaya izin ver(mm)

RPM'ye izin ver

Statik burulma sertliği (N.m/rad)

Atalet momenti (N.m)

Ağırlık(g)

RSK-CPR

16

27

0.8

0.1

2

0.3

-1.0

20000

150

7,9X10⁻⁷

8

20

32

1.5

0.1

2

0.3

-1.0

18000

220

2,0X10⁻⁶

13

22.5

34

1.8

0.15

2

0.3

-1.0

16000

300

6,2X10⁻⁶

22

25

37

2.0

0.15

2

0.5

-1.3

15000

330

6,7X10⁻⁶

30

32

42

2.5

0.2

2

0.5

-1.3

11000

490

2.0X10⁻⁵

53

40

51

10

0.2

2

0.5

-1.3

10000

530

2.1X10⁻⁵

85

Not: Yukarıdaki atalet torku ve teknik parametreler, maksimum açıklık standardına göre ölçülür. Maksimum nominal tork değeri kaplinin kendisinin dayanıklılığı ile ilgilidir. Dış çap ne kadar büyük olursa kuvvet de o kadar büyük olur ve dış çap ne kadar küçük olursa izin verilen hız da o kadar yüksek olur.
