Şartname

Tür	Nominal Tork (N·m)	Yorgunluk Tork (N·m)	İzin verilebilir İşletim Açı a	The. Genişleme △	Atalet Momenti
					Katı Şaft		İçi Boş Şaft
					L(dak)	Uzunluğun her 100 fazlası	L(dak)	Uzunluğun her 100 fazlası
BHJ100E	7850	1840	12°	±15	5.8	0.2
BHJ120E	11000	4000	12°	±20	14.3	0.4
BHJ150E	17400	6300	12°	±20	44.9	1.4	49.4	1.9
BHJ180E	37500	13700	10°	±20	109.6	2.4	120.6	3.8
BHJ225E	58000	21000	10°	±20 -40	297.7	5.1	319.2	6.9
BHJ250E	80000	31000	10°	±30 -40	463.3	7.7	599.2	24.1
BHJ285E	132000	48000	10°	±30 -40	1019.2	18.2	1105.0	24.1
BHJ315E	150000	66500	8°	±30 -45	1427.7	22.0	1501.5	24.1
BHJ350E	225000	90000	8°	±30 -50	3049.8	39.0	3191.6	41.5
BHJ390E	312500	125000	8°	±40 -60	5252.7	64.4	5609.1	78.4
BHJ440E	450000	180000	8°	±40 -60	9610.2	111.4	10126.0	120.3
BHJ490E	625000	250000	8°	±40 -60	16711.6	197.5	18379.2	271.3
BHJ550E	887500	355000	8°	±50 -70	29866.3	325.9	30637.1	287.8
BHJ620E	1250000	500000	8°	±50 -70	54975.3	545.0	57143.0	561.9

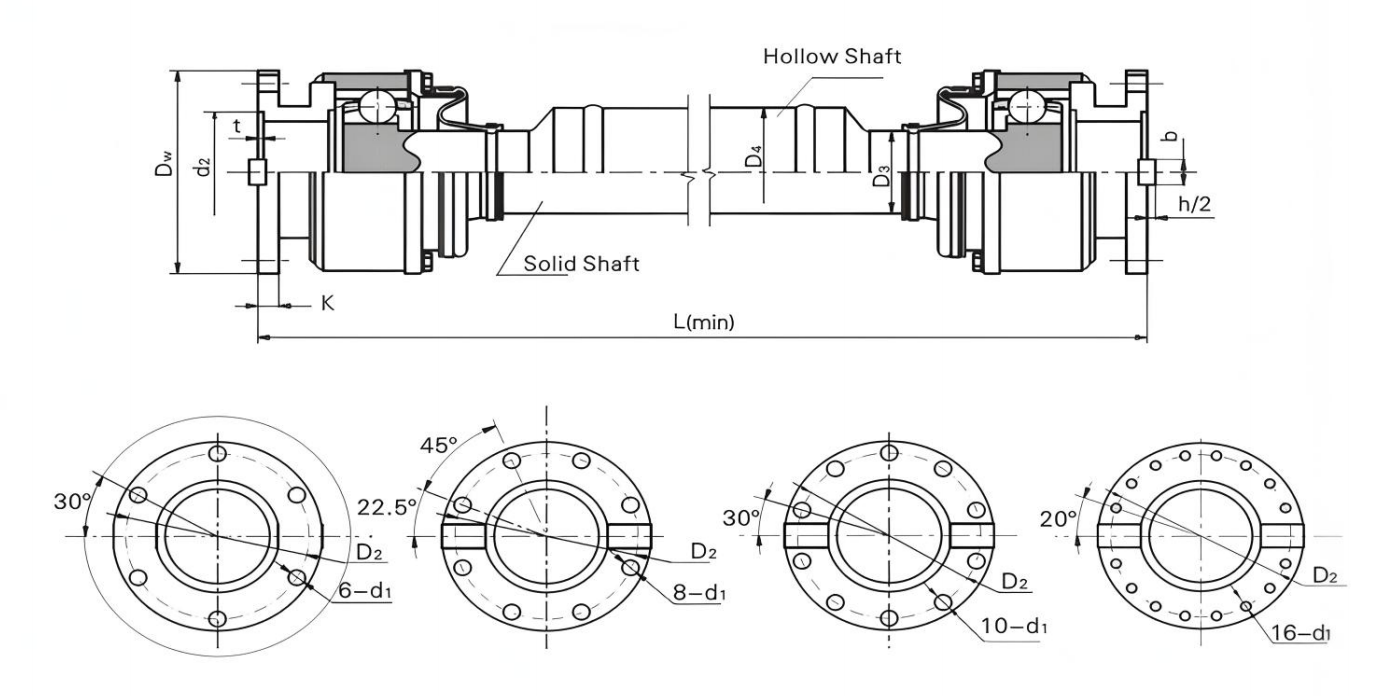

Ana boyutlar

Tür	gün	d₂	t	K	b	saat/2	Katı Şaft D₃	içi boş Şaft D₄	D₂	n-d₁	L(dak)
Tür	gün	d₂	t	K	b	saat/2	Katı Şaft D₃	içi boş Şaft D₄	D₂	n-d₁	Katı Şaft	içi boş Şaft
BHJ100E	100	57 ^0.074	2.5	7			40		84	6-9	260
BHJ120E	120	75 ^0.074	2.5	8			47		102	8-11	300
BHJ150E	150	90 ^0.087	3	10			65	80	130	8-13	350	500
BHJ180E	180	105 ^0.087	5	17			75	90	155	8-17	400	550
BHJ225E	225	135 ^0.10	5	20	32	9	90	102	196	8-17	500	680
BHJ250E	250	150 ^0.10	6	25	40	12.5	100	140	218	8-19	550	740
BHJ285E	285	170 ^0.10	7	27	40	15	124	140	245	8-21	600	810
BHJ315E	315	185 ^0.115	8	32	40	15	130	140	280	10-23	650	900
BHJ350E	350	210 ^0.115	8	35	50	16	150	160	310	10-23	700	1000
BHJ390E	390	235 ^0.115	8	40	70	18	170	190	345	10-25	750	1070
BHJ440E	440	255 ^0.13	10	42	80	20	195	210	390	16-28	800	1170
BHJ490E	490	275 ^0.13	12	47	90	22.5	225	260	435	16-31	900	1270
BHJ550E	550	320 ^0.14	12	50	100	22.5	255	260	492	16-31	1000	1400
BHJ620E	620	380 ^0.14	12	55	100	25	290	310	555	16-38	1200	1550

Karakteristik ve kullanım

Çelik bilye rayının eksenel profili düzdür. Kurulum mesafesinin ve eksenel ayarın yapılması

genişleme düz yol ile gerçekleştirilir.

Bağlantı boyutları SWC bağlantısınınkiyle aynıdır.
Bu bağlantı esas olarak petrol makinelerinin ve metalurji makinelerinin tahrikinde kullanılır.

Sembolize eden örnek: BHJ120E1000

BHJ : BHJ Tipi

120: Şartname 120'dir

E: E Tipi

1000: Uzunluk 1000

Tanımla

Flanş göbeğine sahip tüm kafes sabit hız üniversal mafsallı düz yivli tip, yenilik ve pratikliği birleştiren mükemmel bir iletim bileşenidir. Kompakt yapısal tasarımı etkili bir şekilde yerden tasarruf sağlar ve özellikle kurulum alanı konusunda sıkı gereksinimleri olan ekipmanlar için uygundur. Sınırlı bir alanda güç aktarımını verimli bir şekilde gerçekleştirebilir.

Uzatma işlevi bu bağlantının öne çıkan özelliğidir. Ekipmanın çalışması sırasında, çalışma koşullarındaki değişikliklerin neden olduğu eksenel yer değiştirme karşısında, şanzımanın stabilitesini ve sürekliliğini sağlamak ve eksenel gerilimden kaynaklanan ekipman arızasını önlemek için akıllı bir teleskopik mekanizma sayesinde bununla kolayca başa çıkabilir.

Benzersiz fener tarzı görünümü yalnızca yüksek düzeyde tanınma sağlamakla kalmaz, aynı zamanda pratik etkilere de sahiptir. Bu tasarım yalnızca yapısal sağlamlığı arttırmakla kalmaz, aynı zamanda ısı dağıtım performansını da optimize eder, uzun süreli yüksek yükte çalışma sırasında kaplinin güvenilirliğini sağlar ve servis ömrünü uzatır.

Flanş göbeğine sahip bir çağrı kafesi sabit hız eklemi düz oluk tipi olarak, son derece yüksek iletim doğruluğu ile ana ve yardımcı miller arasındaki hız senkronizasyonunu doğru bir şekilde sağlayabilir ve ekipmanın çalışması sırasında titreşimi ve gürültüyü etkili bir şekilde azaltır. Hassas makineler, otomatik üretim hatları ve son derece yüksek iletim doğruluğu gereksinimleri olan diğer alanlar için uygundur. İster otomotiv imalatı, havacılık veya hassas alet üretim endüstrilerinde olsun, kompakt tasarımlı teleskopik fener tipi senkron evrensel kaplin, mükemmel performansıyla ekipmanın istikrarlı çalışması ve verimli üretimi için sağlam bir garanti sağlayabilir.
