Name: RSK Hızlı montaj ve demontaj Serpantin Yaylı Kaplin
Rating: 5 (99 reviews)

Özellik

Yüksek torklu uygulamalar için basit ve uygun maliyetli bir bağlantıdır

Darbe direnci, titreşim sönümleme ve değişken yüklere uyum sağlama özelliği, ekipman için gelişmiş koruma sağlar

Hızlı kurulum ve kaldırma, zamandan ve emekten tasarruf sağlar

Ultra uzun servis ömrü

Basit yapı ve kolay bakım

Düşük kurulum gereksinimleri ve çok çeşitli tasarımlar

Serpantin yaylı kaplinlerin montaj doğruluğu gereksinimi, genel kaplinlere göre daha düşüktür

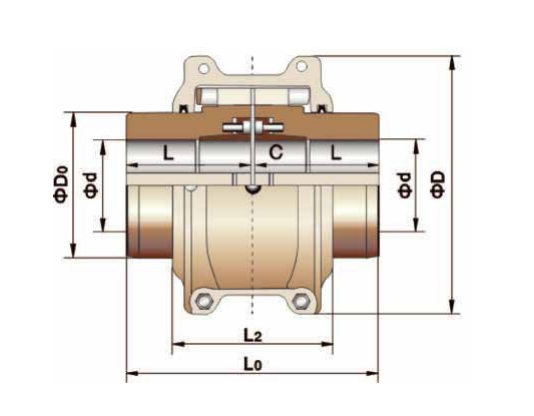

Modeli	Nominal Tork/ Tn N.M	İzin verilen hız/N devir/dakika	Maksimum aks deliği L mm	Eksenel Uzunluk L mm	Uzunluk L0 mm	L2 mm	D mm	D0 mm	Uzay C mm	Ağırlık (delik yok) kilo	Atalet momenti Kg.m ²	Yağ Şarjı kilo
6080T	2050	3600	55	95	193	120	190	104.8	3	18.91	0.0451	0.172
6090T	3730	3600	66.68	105	213	120	210	123.8	3	27.12	0.0787	0.254
6100T	6280	2440	85	125	255	160	250	142.1	5	43.76	0.1780	0.426
6110T	9320	2250	100	135	275	160	270	160.3	5	57.87	0.2700	0.508
6120T	13700	2025	120	155	316	200	310	179.4	6	84.42	0.5140	0.735
6130T	19900	1800	145	175	356	200	350	217.5	6	130.79	0.9590	0.908
6140T	28600	1650	160	190	386	200	390	254.0	6	183.60	1.8500	1.135
6150T	39800	1500	180	200	406	280	450	269.2	6	256.16	3.4900	1.952
6160T	55900	1350	200	215	436	280	500	304.8	6	343.92	5.8200	2.815

6170T	74600	1225	230	230	466	310	570	355.0	6	477.36	10.400	3.496
6180T	10300	1100	260	270	546	325	630	394.0	6	700.67	18.300	3.768
6190T	13700	1050	300	290	586	325	680	437.0	6	868.92	26.100	4.400
6200T	18600	900	340	320	646	360	760	497.8	6	1211.73	43.500	5.630
6210T	24900	820	360	350	713	440	850	533.4	13	1636.96	75.500	10.53

6220T	336000	730	400	390	793	500	930	571.5	13	2143.12	113.00	16.07
6230T	435000	680	420	420	853	550	1000	609.6	13	2757.84	175.00	24.06
6240T	559000	630	450	450	913	650	1100	647.7	13	3643.37	339.00	33.82

6250T	746000	580	460	480	973	700	1180	711.2	13	4351.72	524.00	50.17
6260T	932000	540	500	500	1013	760	1260	762.0	13	5123.34	711.00	67.24
6270T	1130000	460	520	540	1100	800	1350	--	20	5832.84	932.00	82.35
6280T	1320000	339	550	550	1120	850	1450	--	20	6635.29	1142.00	101.42

Açıklama

Yüksek torklu uygulamalar için basit ve uygun maliyetli bir bağlantıdır.

Jiangsu RSK serpantin yaylı kaplin, dişli kaplinlerin yüksek tork kapasitesini elastik kaplinlerin esnekliğiyle birleştirerek orta ila ağır hizmet kaplinleri arasında daha basit ve daha ideal bir seçenek haline getirir. Hızlı sökülebilir tasarımı, kurulum ve sökme zorluklarını tamamen ortadan kaldırarak daha ekonomik ve güvenilir bir kaplin çözümü sunar.

Darbe direnci, titreşim sönümleme ve değişen yüklere uyum sağlama, ekipman için gelişmiş koruma sağlar.

RSK serpantin yaylı kaplinin diş yüzeyleri, temas alanının yükteki değişikliklere göre değişmesine izin veren çok sayıda kavisli yüzeyden oluşur. Bu tasarım, kaplinin yük darbelerine ve değişken yüklere daha iyi dayanmasını sağlayarak başlatma sırasında veya eşit olmayan yükleme koşulları altında daha fazla güvenlik sağlar. Ayrıca yayın esnek iletimi önemli miktarda titreşim kuvvetini emer. Sönümleme etkisi darbe titreşimlerini %36'nın üzerinde azaltır ve bu da onu güç aktarım sistemleri için gerçek bir şok ve titreşim filtresi haline getirir.

Hızlı kurulum ve kaldırma, zamandan ve emekten tasarruf sağlar.

Kaplinlerin kurulumu ve sökülmesindeki zorluklara ve verimsizliklere çözüm bulmayı amaçlayan RSK, yepyeni bir hızlı sökme kaplini geliştirdi. Konik bir yüzey arayüzünü benimser ve kuvvet uygulamak için uç yüzünde birkaç yüksek mukavemetli cıvata kullanır, böylece hem genişleme hem de bağlantı efektleri elde edilir. Bu tasarım, kurulum sırasında boşluklu bir uyum sağlarken, sıkı geçme performansı sunar ve geleneksel sıkı geçmeli ürünlere kıyasla %70'ten fazla zaman tasarrufu sağlar.

Ultra uzun servis ömrü.

Konik yay, yüksek mukavemetli alaşımlı çelikten üretilmiştir ve üstün sertlik ve esneklik elde etmek için sıkı bir ısıl işlem sürecinden geçer. Yay yüzeyi, yüzey katmanının moleküler yapısını sıkıştırmak için hassas bir şekilde kumlanmıştır, bu da aşınma direncinin artmasına ve servis ömrünün uzamasına neden olur.

Basit yapı ve kolay bakım.

Düşük kurulum gereksinimleri ve çok çeşitli tasarımlar.

Serpantin yaylı kaplinlerin montaj doğruluğu gereksinimi, genel kaplinlere göre daha düşüktür. Yay, yarım kaplin manşonunun diş oluklarında serbestçe sallanabilmektedir ve bu da iki mil arasında önemli ölçüde radyal, açısal ve eksenel sapmalara izin vermektedir. Bu sapmalar belirli bir aralıkta kaldığı sürece güç aktarım performansını etkilemez, gürültü yaratmaz veya hizmet ömründen ödün vermez.
