Şartname

Özellik:

Basit Yapı, Uygun Maliyet

Az parça, olgun üretim süreçleri, maliyet etkin hale getiriyor

Yağlama Gerektirmez, Az Bakım Gerektirir

Sıfır bakım

İyi Titreşim Sönümleme ve Yastıklama Performansı

Kauçuk/poliüretan elastik halkalar, burulma titreşimini ve orta dereceli şok yüklerini etkili bir şekilde emerek motorlar ve dişli kutuları gibi tahrik ekipmanlarını korur

Hem naylon pimler hem de kauçuk halkalar, şaftın akım yollarını kesebilen ve yatağın elektrik erozyonunu önleyebilen yalıtım malzemeleridir.

Hafif, Düşük Atalet Momenti

Naylon pimlerin düşük yoğunluğu, kaplinin start-stop özellikleri üzerindeki etkisini en aza indirir

Kolay Kurulum

Musluklar aracılığıyla konumlandırma, kurulum hizalaması için nispeten esnek gereksinimlere olanak tanır

Başlıca Uygulama Alanları

Fanlar, pompalar, hava kompresörleri ve diğer genel sıvı işleme ekipmanlarındaki motorlar ve tahrik edilen makineler arasındaki bağlantı (en tipik uygulama)

Hafif konveyörler, karıştırıcılar, paketleme makineleri, tarım makineleri

Küçük ve orta ölçekli jeneratör setleri, kompresör üniteleri

Maliyetin hassas olduğu ve çalışma koşullarının ılımlı olduğu çeşitli hafif sanayi, kimya makineleri

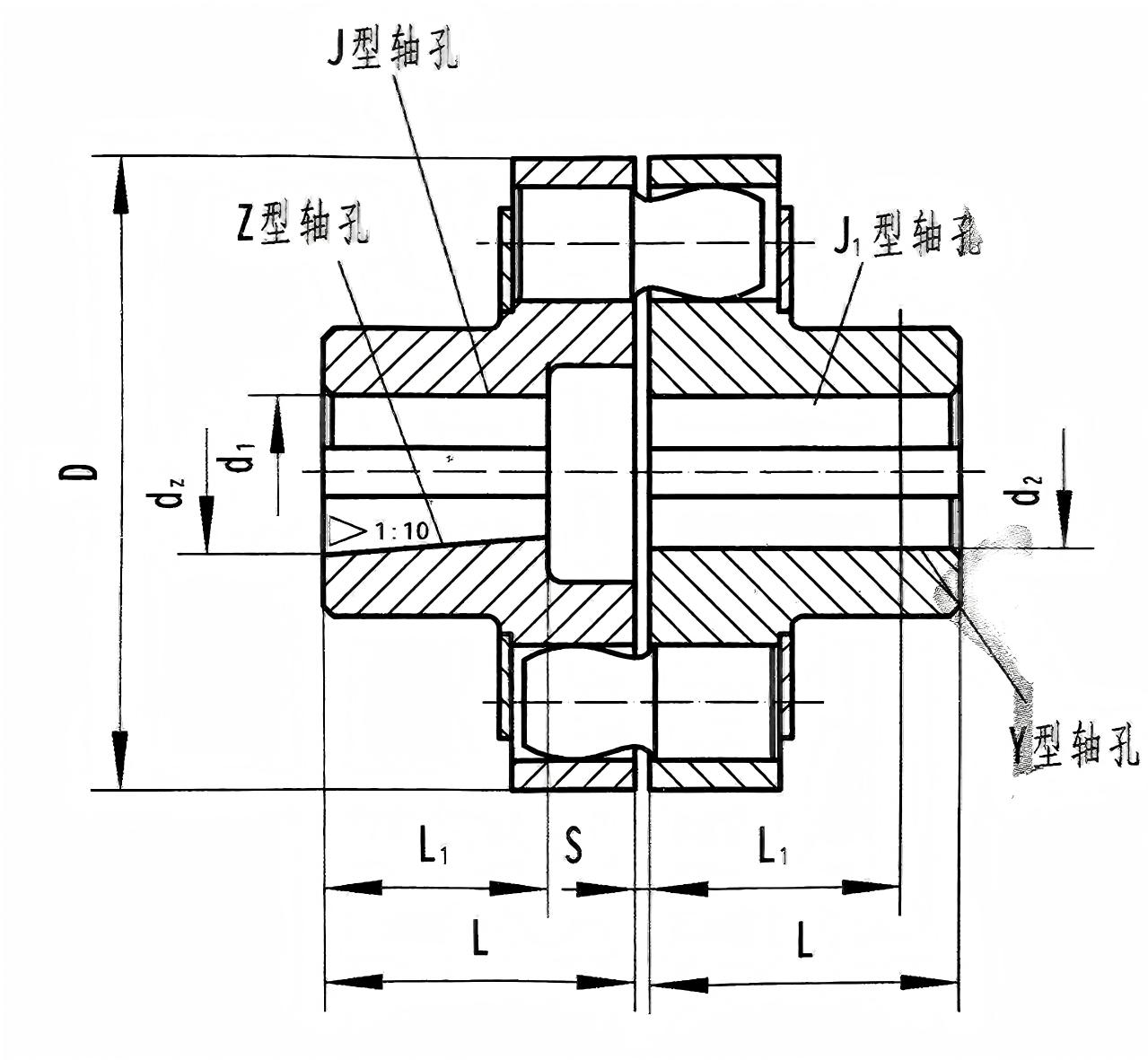

Modeli	Nominal Tork (N·m)	İzin verilebilir dönme hızı (dev/dak)	Mil deliği çapı (mm) d₁、d₂、 dz、	Mil deliği uzunluğu (mm)			D	S	İzin verilebilir tazminat miktar			Anı eylemsizlik ()	ağırlık (kg)
				Y şeklinde		J、J₁、Z şeklinde			eksenel	Radyal	Açı yön
				L	L₁	L	mm				。
RSK-LX1	250	8500	12,14	32	27	32	90	2.5	±0,5	0.15	≤0°30'	0.002	2
			16、18、19	42	30	42
			20、22、24	52	38	52
RSK-LX2	560	6300	20、22、24	52	38	52	120	2.5	±1	0.15	≤0°30'	0.009	5
			25,28	62	44	62
			30,32,35	82	60	82
RSK-LX3	1250	4750	30,32,35、38	82	60	82	160	2.5	±2	0.15	≤0°30'	0.026	8
			40,42,45,48	112	84	112
RSK-LX4	2500	3870	40,42,45,48 50,55,56	112	84	112	195	3	±1,5	0.15	≤0°30′	0.109	22
			60, 63	142	107	142
RSK-LX5	3150	3450	50,55,56	142	107	142	220	3	±1,5	0.15	≤0°30′	0.191	30
			60, 63、65、70、71、75	142	107	142
RSK-LX6	6300	2720	60, 63、65、70 71,75,80	142	107	142	280	4	±2	0.20	≤0°30'	0.543	53
			85	172	132	172
RSK-LX7	11200	2360	70、71、75	142	107	142	320	4	±2	0.20	≤0°30′	1.314	98
			80,85,90,95	172	132	172
			100, 110	212	167	212
RSK-LX8	16000	2120	80,85,90,95	212	167	212	360	5	±1	0.20	≤0°30°	2.023	119
			100, 110、120、125	212	167	212
RSK-LX9	22400	1850	100, 110、120、125	212	167	212	410	5	±2	0.20	≤0°30′	4.386	197
			130, 140	252	202	252
RSK-LX10	35500	1600	110、120、125	212	167	212	480	6	±2,5	0.25	≤0°30′	9.760	322
			130, 140、150	252	202	252
			160、170、180	302	242	302
RSK-LX11	50000	1400	130, 140、150	252	202	252	540	6	±2,5	0.25	≤0°30'	20.05	520
			160、170、180	302	242	302
			190、200、220	352	282	352
RSK-LX12	80000	1220	160、170、180	302	242	302	630	7	±2,5	0.25	≤0°30'	37.71	714
			190、200、220	352	282	352
			240、250、260	410	330	-
RSK-LX13	125000	1080	190、200、220	352	282	352	710	8	±2	0.25	≤0°30'	71.37	1057
			240、250、260	410	330	-
			280,300	470	380	-
RSK-LX14	180000	950	240、250、260	410	330	-	800	8	±3	0.25	≤0°30°	170.6	1956
			280,300、320	470	380	-
			340	550	450	-

Tanımla

RSK-lx tipinin temel özelliği şudur: Pimlerin kendileri (naylon bileşenler), tork için birincil yük taşıyan elemanlar olarak hizmet ederken, elastik halkalar öncelikle tamponlama ve dengeleme içindir.

Temel Yapı

Yapısı basit ve simetriktir ve öncelikle aşağıdaki bileşenlerden oluşur:

İki Yarım Kaplin: Tipik olarak dökme çelikten (ZG270-500) veya dökme demirden (HT250) yapılır. Birleşme yüzleri, kurulum hizalamasını sağlamak için merkezleme muflarına ve çevre çevresinde eşit olarak dağıtılmış bir dizi silindirik deliğe sahiptir.

Naylon Pimler: Aşınmaya dayanıklı, kendi kendini yağlayan, yüksek mukavemetli ve hafif olduğu bilinen yüksek mukavemetli Naylon 6 (PA6) veya MC döküm naylondan yapılmıştır. Bunlar tork iletimi için temel yük taşıyan bileşenlerdir.

Elastik Halkalar: Genellikle neopren kauçuk veya poliüretandan yapılır. Pimlerin üzerine takılırlar ve iki yarım kaplinin pim delikleri arasına otururlar. İşlevleri elastik deformasyon sağlamak, titreşimi ve şoku absorbe etmek ve küçük göreceli yer değiştirmeye izin vermektir.

Tespit Plakaları ve Bağlantı Elemanları: Pim düzeneğini eksenel olarak sabitlemek ve yerinden çıkmayı önlemek için kullanılan metal tespit plakaları, yaylı rondelalar, somunlar vb. dahil.

Güç Aktarım Yolu: Tork → Sürüş Yarım Kaplin → Naylon Pimler (baskıda) → Elastik Halkalar (kesme deformasyonu altında) → Tahrikli Yarım Kaplin.

Yapısal performans:

Naylon, yüksek mukavemet ve aşınma direncine sahip, aşındırıcı ortamlara uygun elastik bileşenler için kullanılır.

Çelik fren tekerleğinin dış yüzeyi su verme işlemine tabi tutulmuştur.

Çalışma sıcaklığı -20°C ile 70°C arasında değişir.

Temel Özellikler

Basit Yapı, Uygun Maliyet:

Az parça, olgun üretim süreçleri, onu en uygun maliyetli kaplin türlerinden biri haline getiriyor.

Yağlama Gerektirmez, Az Bakım Gerektirir:

Hiçbir metal sürtünme çifti içermez, çalışma sırasında yağ veya gres ilavesi gerektirmez, neredeyse "sıfır bakım" sağlar, yalnızca periyodik muayene gerektirir.

İyi Titreşim Sönümleme ve Yastıklama Performansı:

Kauçuk/poliüretan elastik halkalar, burulma titreşimini ve orta dereceli şok yüklerini etkili bir şekilde emerek motorlar ve dişli kutuları gibi tahrik ekipmanlarını korur.

Bazı Yanlış Hizalama Telafisi Yeteneğine Sahiptir:

Küçük eksenel (pimler ve delikler arasındaki boşluğa bağlı olarak), radyal ve açısal yanlış hizalamayı (tipik olarak açısal ≤ 0,5°) telafi edebilir.

Elektrik Yalıtımı:

Hem naylon pimler hem de kauçuk halkalar, şaft akım yollarını kesebilen ve yatağın elektriksel erozyonunu önleyebilen yalıtım malzemeleridir.

Hafif, Düşük Atalet Momenti:

Naylon pimlerin düşük yoğunluğu, bunların kaplinin start-stop özellikleri üzerindeki etkisini en aza indirir.

Kolay Kurulum:

Musluklar aracılığıyla konumlandırma, kurulum hizalaması için nispeten esnek gereksinimlere izin verir.

Başlıca Uygulama Alanları

Fanlar, pompalar, hava kompresörleri ve diğer genel sıvı işleme ekipmanlarındaki motorlar ve tahrik edilen makineler arasındaki bağlantı (en tipik uygulama).

Hafif konveyörler, karıştırıcılar, paketleme makineleri, tarım makineleri.

Küçük ve orta ölçekli jeneratör setleri, kompresör üniteleri.

Maliyetin hassas olduğu ve çalışma koşullarının ılımlı olduğu çeşitli hafif sanayi, kimya makineleri.
