Name: RSK-LT Kolay Kurulum Pimli ve elastik burçlu elastik manşonlu pim bağlantısı
Rating: 5 (99 reviews)

Özellik

Temel Özellikler:

Basit Yapı, Düşük Maliyet

Düşük üretim maliyeti ve fiyatı

Yağlama Gerekmez, Kolay Bakım

Bazı Telafi ve Sönümleme Yeteneğine Sahiptir

Kolay Kurulum

Kauçuk elastik burç bir dereceye kadar elektrik yalıtımı sağlayabilir

Başlıca Uygulama Alanları:

Fanlar, pompalar ve diğer genel makinelerdeki motorlar ve tahrik edilen makineler arasındaki bağlantılar (en yaygın)

Hafif konveyörler, karıştırıcılar, tarım makineleri

Küçük ve orta ölçekli kompresörler, jeneratör setleri

Maliyetin hassas bir faktör olduğu çeşitli hafif sanayi makineleri

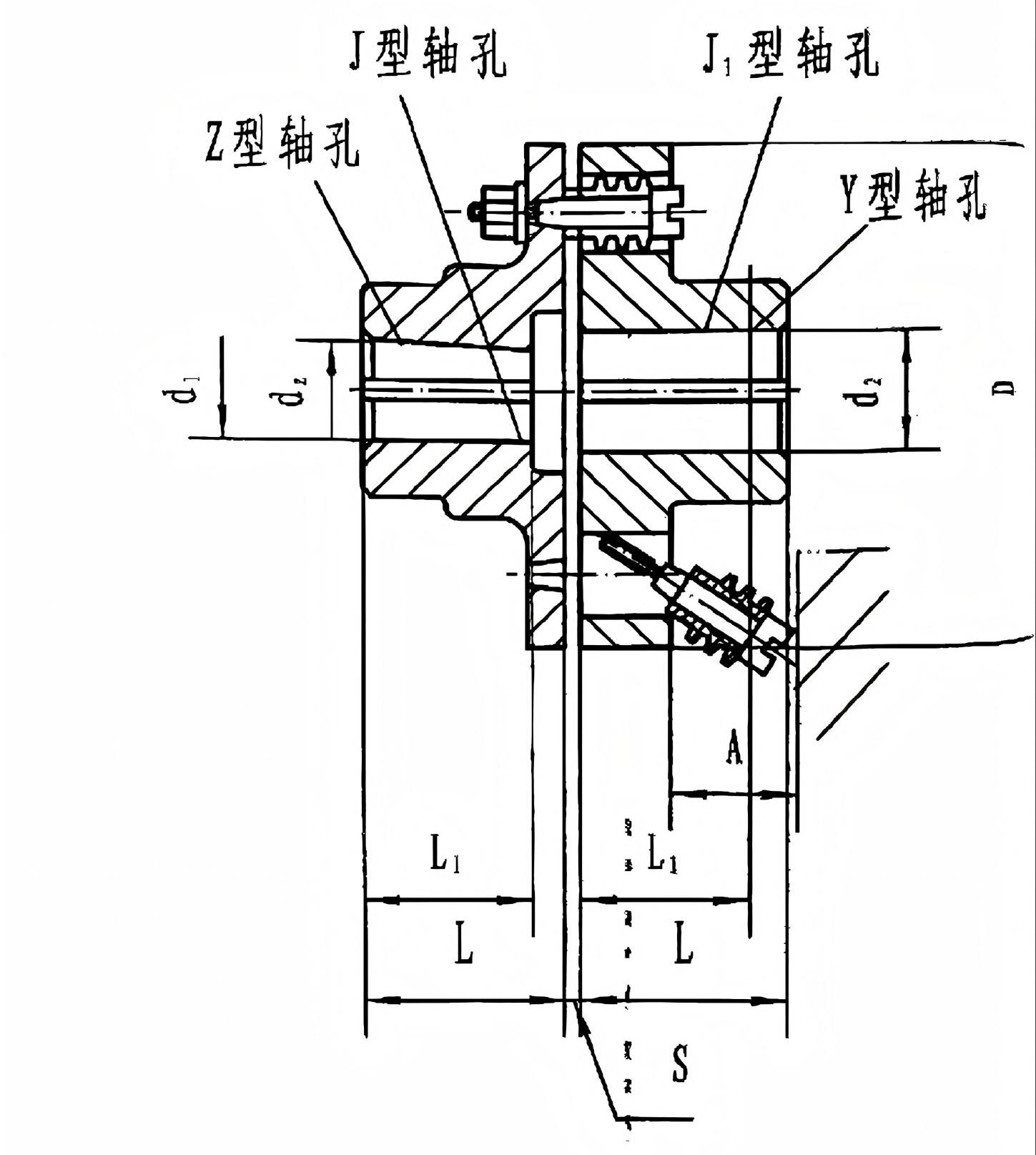

Modeli	Nominal Tork (N·m)	İzin verilebilir dönme hızı (dev/dak)		Mil deliği çapı (mm) d₁、d₂、dz		Mil deliği uzunluğu (mm)			D	A	S	İzin verilebilir tazminat miktar		ağırlık (kg)	Anı Atalet (kg.m ² )
						Y şeklinde	J、J、Z şeklinde					Radyal (mm)	Açı yön
		demir	çelik	demir	çelik	L	L₁	L		(mm)
RSK-LT1	6.3	6600	8800	9	9	20	14	—	71	18	3	0.2	1°30'	0.82	0.0005
				10, 11	10, 11	25	17	—
				12	12,14	32	20	—
RSK-LT2	16	5500	7600	12,14	12,14	32	20	—	80	18	3	0.2	1°30'	1.20	0.0008
				16	16、18、19	42	30	42
RSK-LT3	31.5	4700	6300	16、18、19	16、18、19	42	30	42	95	35	4	0.2	1°30°	2.20	0.0023
				20	20,22	52	38	52
RSK-LT4	63	4200	5700	20,22、24	20,22、20	52	38	52	106	35	4	0.2	1°30'	2.84	0.0037
					25,28	62	44	62
RSK-LT5	125	3600	4600	25,28	25,28	62	44	62	130	45	5	0.3	1°30'	6.05	0.012
				30,32	30,32、35	82	60	82
RSK-LT6	250	3300	3800	30,35,38	32,35,38	82	60	82	160	45	5	0.3	1°00'	9.57	0.028
				40	40,42	112	84	12
RSK-LT7	500	2800	3600	40,42、45	40,42、45、48	112	84	112	190	45	5	0.3	1°00'	14.01	0.055
RSK-LT8	710	2400	3000	45,48,50,55	45,48,50,55、56	112	84	12	224	65	6	0.4	1°00'	23.12	0.1340
					60, 63	142	107	142
RSK-LT9	1000	2100	2850	50,55,56	50,55,56	112	84	112	250	65	6	0.4	1°00'	30.69	0.2130
				60, 63	60, 63、65、70、71	142	107	42
RSK-LT10	2000	1700	2300	63,65,70,71,75	63,65,70,71,75	142	107	142	315	80	8	0.4	1°00'	61.40	0.660
				80,85	80,85、90、95	172	132	172
RSK-LT11	4000	1350	1800	80,85、90、95	80,85、90、95	172	132	172	400	100	10	0.5	0°00'	120.70	2.122
				100, 110	100, 110	212	167	212
RSK-LT12	8000	1100	1450	100, 110、120、125	100, 110、120、125	212	167	212	475	130	12	0.5	0°00'	210.34	5.39
					130	252	202	252
RSK-LT13	16000	800	1150	120、125	120、125	212	167	212	600	180	14	0.6	0°00'	419.36	11.58
				130、140、150	130、140、150	252	202	252
				160	160、170	302	242	302

Açıklama

Torku pimler ve elastik burçlar aracılığıyla ileten, metalik olmayan esnek elemanlı bir kaplindir.

Temel çalışma prensibi, torku iletmek için kauçuk (veya poliüretan) elastik burçların basınç deformasyonundan yararlanır ve yanlış hizalamayı telafi etmek, titreşimi ve şoku absorbe etmek için bunların esnekliğinden yararlanır. Basit yapısıyla, küçük-orta güçte, orta-düşük hızlı iletim alanında en yaygın kullanılan kaplinlerden biridir ve genellikle "Standart Kaplin" olarak anılır.

Tip LT kaplinin yapısı çok basittir ve temel olarak aşağıdaki bileşenlerden oluşur:

İki Yarım Kaplin: Tipik olarak dökme demirden (HT200) veya dökme çelikten (ZG270-500) yapılmış olup, çevre çevresinde pim delikleri halkası bulunan flanşlara benzer.

Elastik Burç (Bushing): Çekirdek bileşendir. Genellikle kauçuk veya poliüretandan yapılmış olup flanşlı silindirik bir şekle sahiptir. Tahrik edilen yarım kaplinin pim deliklerine monte edilir. Pim elastik burcun merkezi deliğinden geçer ve böylece iki yarım kaplin esnek bir şekilde bağlanır.

Tespit Plakası (Opsiyonel): Elastik burçları eksenel olarak sabitlemek ve düşmelerini önlemek için kullanılır.

Yapısal performans:

Elastik manşon ile yarım kaplin flanşındaki dairesel delik arasındaki boşluğun yanı sıra elastik manşonun deformasyonu nedeniyle kaplin, göreceli yer değiştirme ve şok emme performansı açısından belirli bir dereceye kadar telafiye sahiptir.

Temel Özellikler:

Basit Yapı, Düşük Maliyet

Az parça, olgun üretim süreci, çok düşük üretim maliyeti ve fiyatı, olağanüstü ekonomi sunar.

Yağlama Gerekmez, Kolay Bakım

Göreceli kaymalı sürtünme çifti içermez, yağ veya gres ilavesi gerektirmez, bakım gerektirmeyen kaplin olarak nitelendirilir (yalnızca periyodik muayene gerektirir).

Bazı Telafi ve Sönümleme Yeteneğine Sahiptir

Kolay Kurulum

Kauçuk elastik burç bir dereceye kadar elektrik yalıtımı sağlayabilir

Başlıca Uygulama Alanları:

LT tipi klasik bir "Genel Amaçlı Ekonomik" kaplin olup, iletim hassasiyeti ve dinamik performans, orta düzeyde güç ve nispeten temiz ortamlar için düşük gereksinimlere sahip, zorlu olmayan uygulamalar için uygundur, örneğin:

Fanlar, pompalar ve diğer genel makinelerdeki motorlar ve tahrik edilen makineler arasındaki bağlantılar (en yaygın olanı).

Hafif konveyörler, karıştırıcılar, tarım makineleri.

Küçük ve orta boy kompresörler, jeneratör setleri.

Maliyetin hassas bir faktör olduğu çeşitli hafif endüstriyel makineler.
