Şartname

Temel Özellikler

Yüksek Tork ve Yüksek Sönümlemenin Bir Arada Varlığı

Çekirdek Dişlileri Korur

Karmaşık Çalışma Koşullarına Uyum Sağlar

Başlıca Uygulama Alanları

Düşük frekanslı burulma titreşiminin bastırılmasını ve şoka karşı dayanıklılığı gerektiren, yüksek güçlü dizel jeneratör setlerinde motor ile alternatör arasındaki bağlantı

Ağır mühendislik makinelerinde (örneğin büyük ekskavatörler) hidrolik pompa tahrik sistemleri

Yüksek güvenilirlik ve şok direnci gerektiren özel gemilerin güç iletim sistemleri

Titreşimi güç kaynağından izole ederken hassas iletim gerektiren üst düzey test ekipmanının tahrik ucu

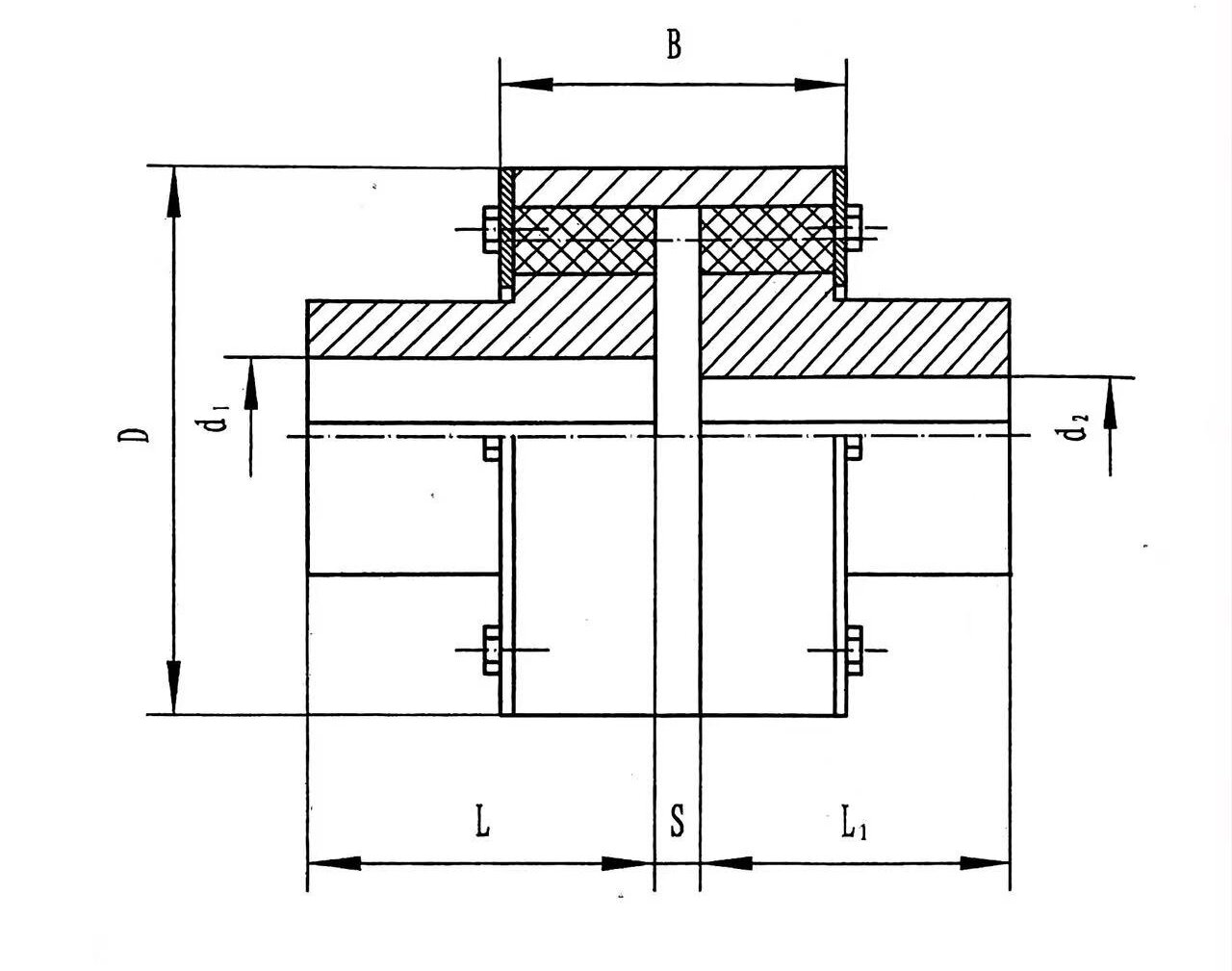

Modelii	Nominal Tork (N·m)	İzin verilebilir dönme hızı (dev/dak)	Mil deliği çapı (mm) d₁、d₂	Mil deliği uzunluğu L		D	B	s	Anı eylemsizlik ()	Ağırlık (kg)
				Y şeklinde	J₁ şeklinde
RSK-LZ1	112	5000	12,14	32	27	76	42	2.5	0.001	1.53
			16,18,19	42	30					1.60
			20,22,24	52	38					1.67
RSK-LZ2	250	5000	16,18,19	42	30	90	50	2.5	0.002	2.70
			20,22,24	52	38					2.76
			25,28	62	44				0.003	2.79
			30,32	82	60					3.00
RSK-LZ3	630	4500	25,28	62	44	118	70	3	0.011	6.49
			30,32,35,38	82	60					7.05
			40,42	112	84				0.012	7.31
RSK-LZ4	1800	4200	40,42,45,48,50,55,56	112	84	158	90	4	0.044	16.20
			60	142	107				0.045	15.25
RSK-LZ5	4500	4000	50,55,56	112	84	192	90	4	0.100	24.82
			60,63,65,70,71,75	142	107				0.107	27.02
			80	172	132				0.108	25.44
RSK-LZ6	8000	3300	60,63,65,70,71,75	142	107	230	112	5	0.238	40.89
			80,85,90,95	172	132				0.242	40.15
RSK-LZ7	11200	2900	70,71,75	142	107	260	112	5	0.406	54.93
			80,85,90,95	172	132				0.428	59.14
			100.110	212	167				0.443	59.60
RSK-LZ8	18000	2500	80,85,90,95	172	132	300	128	6	0.860	89.35
			100.110,120,125	212	167				0.911	94.67
			130	252	202				0.908	87.43
RSK-LZ9	25000	2300	90,95	172	132	335	150	7	1.559	113.9
			100.110,120,125	212	167				1.678	138.1
			130,140,150	252	202				1.733	136.6

Modelii	Nominal Tork (N·m)	İzin verilebilir dönme hızı (dev/dak)	Mil deliği çapı (mm) d₁、d₂	Mil deliği uzunluğu L		D	B	s	Anı eylemsizlik (	Ağırlık (kg)
Modelii	Nominal Tork (N·m)	İzin verilebilir dönme hızı (dev/dak)	Mil deliği çapı (mm) d₁、d₂	Y şeklinde	J₁ şeklinde	D	B	s	Anı eylemsizlik (	Ağırlık (kg)
RSK-LZ10	31500	2100	100.110,120,125	212	167	355	152	8	2.236	165.5
			130,140,150	252	202				2.362	169.3
			160.170	302	242				2.422	164.0
RSK-LZ11	40000	2000	110,120,125	212	167	380	172	8	3.054	190.9
			130,140,150	252	202				3.249	203.1
			160.170,180	302	242				3.369	202.1
RSK-LZ12	630000	1700	130,140,150	252	202	445	182	8	6.146	288.5
			160.170,180	302	242				6.432	296.6
			190.200	352	282				6.524	288.0
RSK-LZ13	100000	1500	150	252	202	515	218	8	12.76	413.6
			160.170,180	302	242				13.62	469.2
			190.200,220	352	282				14.19	480.0
			240	410	330				13.98	436.1
RSK-LZ14	125000	1400	170.180	302	242	560	218	8	19.90	581.5
			190.200,220	352	282				21.17	621.7
			240.250.260	410	330				21.67	599.4
RSK-LZ15	160000	1300	190.200,220	352	282	590	240	10	28.08	736.9
			240.250.260	410	330				29.18	730.5
			280.300	470	380				29.52	702.1
RSK-LZ16	250000	1000	220	352	282	695	265	10	56.21	1045
			240.250.260	410	330				60.05	1129
			280.300,320,	470	380				60.56	1144
			340	550	450				62.47	1064
RSK-LZ17	355000	950	240.250.260	410	330	770	285	10	105.5	1500
			280.300,320,	470	380				102.3	1557
			340.360.380	550	450				106.0	1535
RSK-LZ18	450000	850	250.260	410	330	860	300	13	152.3	1902
			280.300,320,	470	380				161.5	2025
			340.360.380	550	450				169.9	2062
			400.420	650	540				175.4	2029
RSK-LZ19	630000	750	280.300,320,	470	380	970	322	14	283.7	2818
			340.360.380	550	450				303.4	2963
			400.420,440,450	650	540				323.2	3068
RSK-LZ20	1120000	650	320,	470	380	1160	355	15	581.2	4010
			340.360.380	550	450				624.5	4426
			400.420,440,450,460,480,500	650	540				669.4	4715
RSK-LZ21	1800000	530	380	550	450	1440	360	18	1565	7293
			400.420,440,450,460,480,500	650	540				1715	8228
			530.560.600.630	800	680				1880	8699
RSK-LZ22	2240000	500	420,440,450,460,480,500	650	540	1520	405	19	2338	9736
			530.560.600.630	800	680				2596	10631
			670.710.750	—	780				2522	9473
RSK-LZ23	2800000	460	480,500	650	540	1640	440	20	3490	11946
			530.560.600.630	800	680				3972	13822
			670.710.750	—	780				3949	12826
			800.850	—	880				3982	12095

Tanımla

Taçlı/Düz Dişli Mesh: Yüksek torku iletmek ve geniş açılı, büyük deplasman dengeleme yeteneği sağlamak için kullanılır.

Esnek Pim Düzeneği: Tipik olarak dişli manşonunun uç yüzünde veya çevresel olarak düzenlenmiş olup, ikincil veya paralel kuvvet aktarma/sönümleme yolu görevi görür. Başlıca işlevleri şunları içerebilir:

Yüksek frekanslı titreşimleri ve şok yüklerini emerek dişli dişlerini korur.

Çalıştırma ve frenleme sırasında yumuşak yastıklama sağlayarak dişliler üzerindeki darbe torkunu azaltır.

İlave burulma sönümlemesi sağlayarak tahrik sisteminin dinamik özelliklerini iyileştirir.

Temel Yapı

Ana Kuvvet Aktarım Yolu: İç (veya dış) dişlilere sahip iki flanş yarım kaplin, taçlı dış (veya iç) dişlilere sahip bir ara dişli kovanı ile birbirine geçer. Bu, birincil tork aktarımını ve yanlış hizalama telafi mekanizmasını oluşturur.

Yardımcı Sönümleme Yolu: Dişli manşonu ile bir flanş arasına veya iki flanş arasına bir naylon (veya alaşımlı çelik) pim halkası eklenir. Bu pimler kauçuk/poliüretan elastomerlerle donatılmıştır. Bu kısım paralel bir elastik sönümleme kademesini oluşturur.

Yağlama ve Sızdırmazlık: Dişli dişleri iyi bir yağlama (gres veya yağ) gerektirirken, pim bölümü genellikle yağlama gerektirmeyecek şekilde tasarlanmıştır. Bu nedenle, kaplinin tamamı, elastik elemanların yağlayıcı maddeyle kirlenmesini önlemek için karmaşık bölümlenmiş sızdırmazlık gerektirir.

Yapısal performans:

İki yarım bağlantı flanşının dış kenarları ve dış manşonun iç kenarı, aynı yarıçapa sahip yarım eleman şekilli oluklar halinde yapılmıştır ve sütun pimlerinin yerleştirilmesi için sütun pimi delikleri oluşturacak şekilde birleştirilmiştir. Tahrik mili yarım kaplini, dış manşonu kolon pimi boyunca tahrik eder ve dış manşon, torku iletmek üzere kolon pimi boyunca dönmek üzere tahrik edilen şaft yarım kaplinini tahrik eder.

Çalışma sıcaklığı -20°C~ 70°C.

Temel Özellikler

Yüksek Tork ve Yüksek Sönümlemenin Bir Arada Varlığı: Teorik olarak, ağır hizmet tipi iletim ve güçlü darbe/titreşim izolasyonunun ikili sıkı taleplerini aynı anda karşılayabilmektedir.

Çekirdek Dişlileri Korur: Esnek pimler "ilk savunma hattı" görevi görerek çoğu geçici şoku emer ve pahalı dişli kovanının hizmet ömrünü potansiyel olarak önemli ölçüde uzatır.

Karmaşık Çalışma Koşullarına Uyum Sağlar: Şiddetli tork dalgalanmaları, sık başlatma-durdurma döngüleri veya yanlış hizalama ile titreşimin bir arada bulunduğu uygulamalar için uygun olabilir.

Başlıca Uygulama Alanları

Yüksek güçlü dizel jeneratör setlerinde motor ile alternatör arasındaki bağlantı, düşük frekanslı burulma titreşiminin bastırılmasını ve şoka karşı dayanıklılık gerektirir.

Ağır mühendislik makinelerinde (örneğin büyük ekskavatörler) hidrolik pompa tahrik sistemleri.

Yüksek güvenilirlik ve şok direnci gerektiren özel gemilerin güç iletim sistemleri.

Titreşimi güç kaynağından yalıtırken hassas iletim gerektiren ileri teknoloji test ekipmanının ucu.
