Şartname

Yüksek torklu uygulamalar için basit ve uygun maliyetli bir bağlantıdır

Darbe direnci, titreşim sönümleme ve değişen yüklere uyum sağlama özelliği, ekipman için gelişmiş koruma sağlar

Hızlı kurulum ve kaldırma, zamandan ve emekten tasarruf sağlar

Ultra uzun servis ömrü

Basit yapı ve kolay bakım

Düşük kurulum gereksinimleri ve çok çeşitli tasarımlar

Serpantin yaylı ızgaralı kaplinlerin kurulum doğruluğu gereksinimi, genel kaplinlere göre daha düşüktür

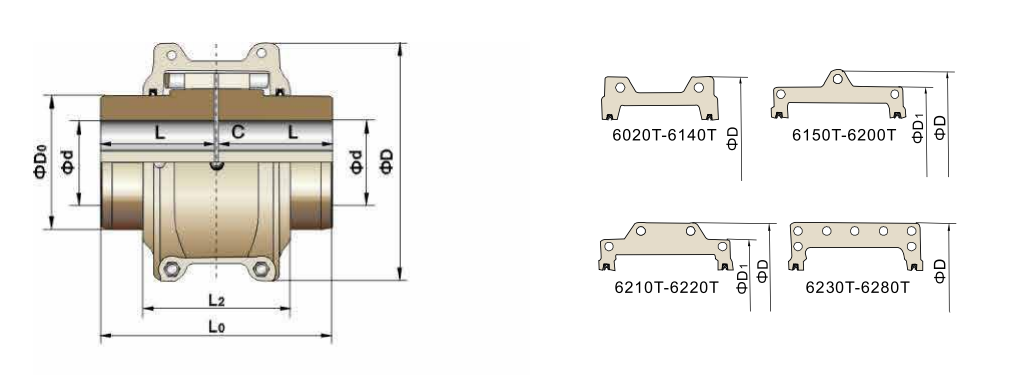

Modeli	Nominal Tork/ Tn N.M	İzin verilen hız/N devir/dakika	Maksimum aks deliği L mm	Eksenel Uzunluk L mm	Uzunluk L0 mm	U2 mm	D mm	D0 mm	Uzay C mm	Ağırlık (deliksiz) kilo	Atalet momenti Kg.m2	Yağ Şarjı kg
1020T	52	4500	28	47.6	98.2	66.7	97.0	—	3	1.91	0.0014	0.027
1030T	149	4500	35	47.6	98.2	68.3	105.7	—	3	2.59	0.0022	0.041
1040T	249	4500	42	50.8	104.6	69.9	114.3	—	3	3.36	0.0033	0.054
1050T	435	4500	50	60.3	123.6	80.9	135.1	—	3	5.44	0.0073	0.068
1060T	684	4350	56	63.5	130.0	93.5	157.8	—	3	7.26	0.0119	0.086

1070T	994	4125	65	76.2	155.4	96.8	158.8	—	3	10.4	0.0185	0.113
1080T	2050	3600	80	88.9	180.8	115.6	190.5	—	3	17.7	0.0451	0.172
1090T	3730	3600	95	98.4	199.8	122.2	211.1	—	3	25.4	0.0787	0.254
1100T	6280	2440	110	120.6	246.2	155.4	251.0	—	5	42.2	0.1780	0.426
1110T	9320	2250	120	127.0	259.0	161.5	269.7	—	5	54.4	0.2700	0.508

1120T	13700	2025	140	149.2	304.4	191.5	307.8	—	6	81.2	0.5140	0.735
1130T	19900	1800	170	161.9	329.8	195.1	345.9	—	6	121	0.9590	0.908
1140T	28600	1650	200	184.2	374.4	201.2	384.0	—	6	178	1.8500	1.135
1150T	39800	1500	215	182.9	371.8	271.5	453.1	391.2	6	227	3.4900	1.952
1160T	55900	1350	240	198.1	402.2	278.4	501.9	436.9	6	309	5.8200	2.815

1170T	74600	1225	280	215.9	437.8	307.3	566.9	487.2	6	448	10.400	3.496
1180T	103000	1100	300	238.8	483.6	321.1	629.9	554.7	6	619	18.300	3.768
1190T	137000	1050	335	259.1	524.2	325.1	675.6	607.8	6	776	26.100	4.400
1200T	186000	900	360	279.4	564.8	355.6	756.9	660.4	6	1057	43.500	5.630
1210T	249000	820	390	301.8	622.6	431.8	844.6	750.8	13	1424	75.500	10.53

1220T	336000	730	420	325.1	663.2	490.2	920.8	822.2	13	1785	113.00	16.07
1230T	435000	680	450	345.4	703.8	546.1	1003.3	904.7	13	2267	175.00	24.06
1240T	559000	630	480	368.3	749.6	647.7	1087.1	—	13	2950	339.00	33.82
1250T	746000	580	510	401.3	815.6	698.5	1181.1	—	13	3833	524.00	50.17
1260T	932000	540	550	431.8	876.6	762.0	1260.9	—	13	4682	711.00	67.24

Tanımla

Yüksek torklu uygulamalar için basit ve uygun maliyetli bir bağlantıdır.

Jiangsu RSK serpantin yaylı ızgara kaplini, dişli kaplinlerin yüksek tork kapasitesini elastik kaplinlerin esnekliğiyle birleştirerek orta ila ağır hizmet kaplinleri arasında daha basit ve daha ideal bir seçenek haline getirir. Hızlı sökülebilir tasarımı, kurulum ve sökme zorluklarını tamamen ortadan kaldırarak daha ekonomik ve güvenilir bir kaplin çözümü sunar.

Darbe direnci, titreşim sönümleme ve değişen yüklere uyum sağlama, ekipman için gelişmiş koruma sağlar.

RSK serpantin yaylı ızgara kaplinin diş yüzeyleri, temas alanının yükteki değişikliklere göre değişmesine olanak tanıyan çok sayıda kavisli yüzeyden oluşur. Bu tasarım, kaplinin yük darbelerine ve değişken yüklere daha iyi dayanmasını sağlayarak başlatma sırasında veya eşit olmayan yükleme koşulları altında daha fazla güvenlik sağlar. Ayrıca yayın esnek iletimi önemli miktarda titreşim kuvvetini emer. Sönümleme etkisi darbe titreşimlerini %36'nın üzerinde azaltır ve bu da onu güç aktarım sistemleri için gerçek bir şok ve titreşim filtresi haline getirir.

Hızlı kurulum ve kaldırma, zamandan ve emekten tasarruf sağlar.

Kaplinlerin kurulumu ve sökülmesindeki zorluklara ve verimsizliklere çözüm bulmayı amaçlayan RSK, yepyeni bir hızlı sökme kaplini geliştirdi. Konik bir yüzey arayüzünü benimser ve kuvvet uygulamak için uç yüzünde birkaç yüksek mukavemetli cıvata kullanır, böylece hem genişleme hem de bağlantı efektleri elde edilir. Bu tasarım, kurulum sırasında boşluklu bir uyum sağlarken, sıkı geçme performansı sunar ve geleneksel sıkı geçmeli ürünlere kıyasla %70'ten fazla zaman tasarrufu sağlar.

Ultra uzun servis ömrü.

Konik yay, yüksek mukavemetli alaşımlı çelikten üretilmiştir ve üstün sertlik ve esneklik elde etmek için sıkı bir ısıl işlem sürecinden geçer. Yay yüzeyi, yüzey katmanının moleküler yapısını sıkıştırmak için hassas bir şekilde kumlanmıştır, bu da aşınma direncinin artmasına ve servis ömrünün uzamasına neden olur.

Basit yapı ve kolay bakım.

Düşük kurulum gereksinimleri ve çok çeşitli tasarımlar.

Serpantin yaylı ızgaralı kaplinlerin montaj doğruluğu gereksinimi, genel kaplinlere göre daha düşüktür. Yay, yarım kaplin manşonunun diş oluklarında serbestçe sallanabilmektedir ve bu da iki mil arasında önemli ölçüde radyal, açısal ve eksenel sapmalara izin vermektedir. Bu sapmalar belirli bir aralıkta kaldığı sürece güç aktarım performansını etkilemez, gürültü yaratmaz veya hizmet ömründen ödün vermez.
