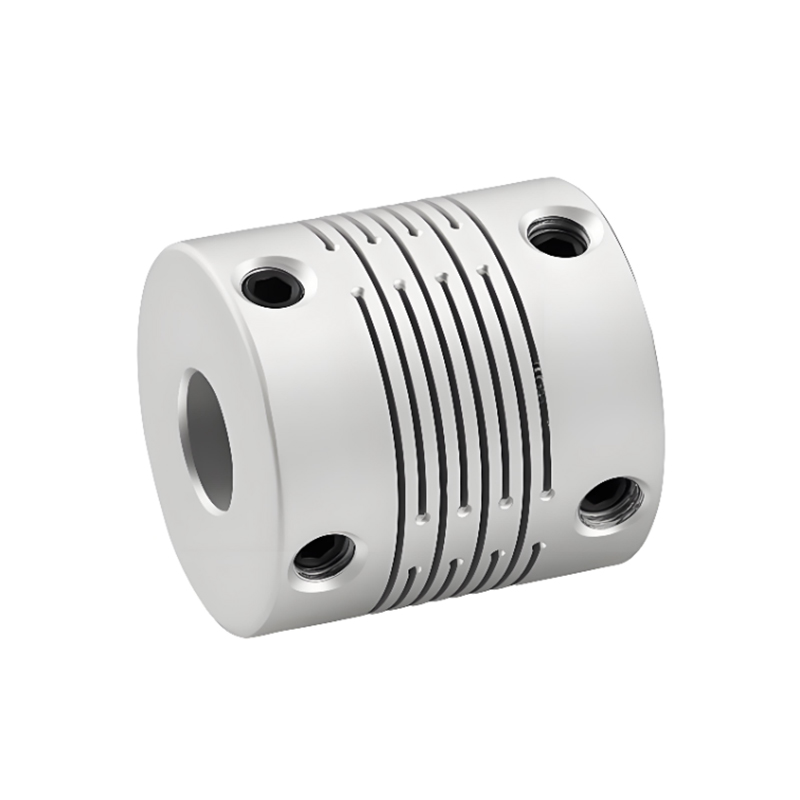

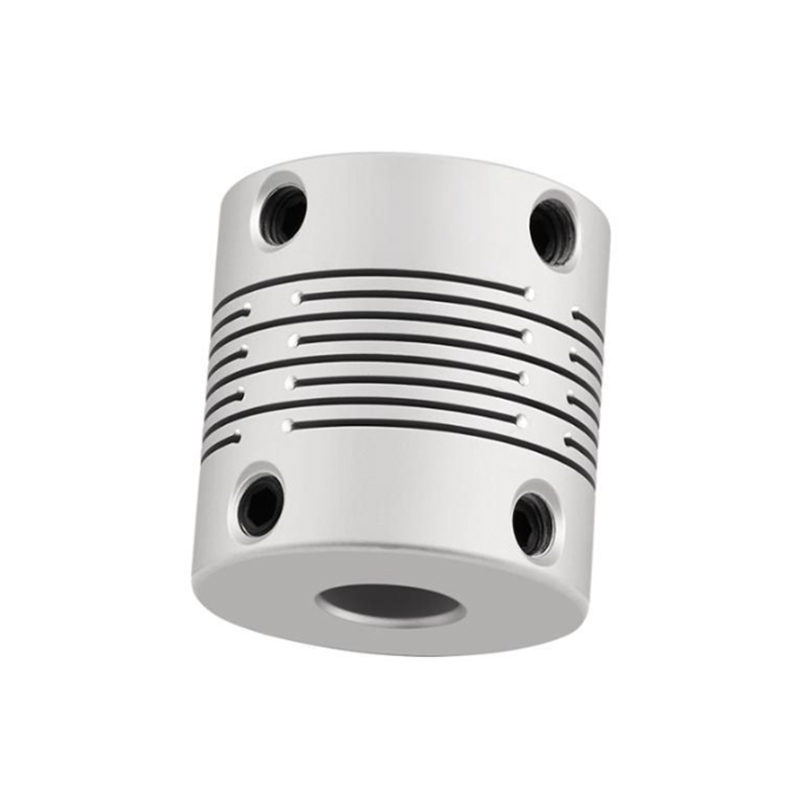

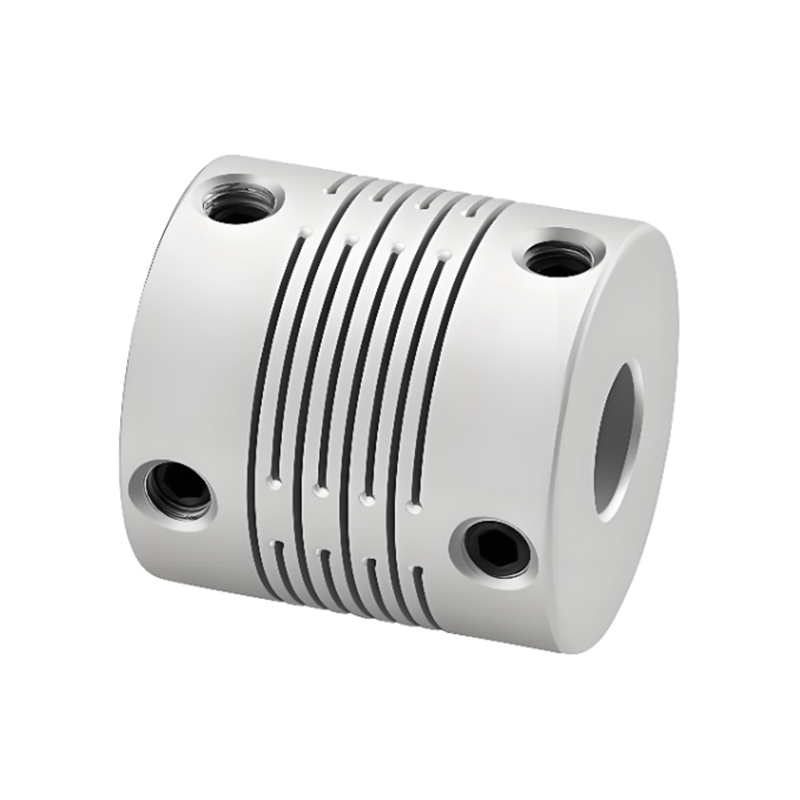

RSK-CPP Yüksek Sertlikli Alüminyum Alaşımlı Paralel Kiriş Şaft Kaplin Konumlandırma Vidası

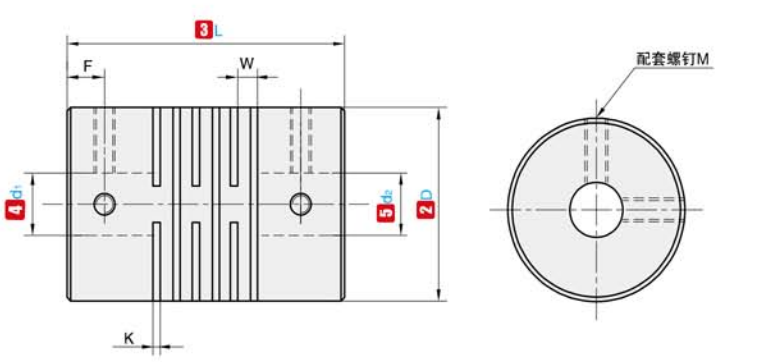

Kod adı

D

L

Standart İç Çap (mm)

K

W

F

M

RSK-CPP

16

17.5

3  4  5  6

0.55

1.18

3.0

M3

19

20

3  4  5  6  6,35  7  8

0.55

1.18

2.3

M3

24

25

4  5  6  6,35   7  8  9         10

0.55

1.49

4.25

M4

29

30

5  6  6,35  7  8  9  9,525  10  11  12

0.55

1.81

5.1

M5

34

35

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.09

5.0

M5

Kod adı

D

L

Derecelendirme torku (N.m)

Önyargıya izin ver(mm)

Eğime izin ver(∠°)

Eksenel sapmaya izin ver(mm)

RPM'ye izin ver

Statik burulma sertliği (N.m/rad)

Atalet momenti (N.m)

Ağırlık(g)

RSK-CPP

16

17.5

0.75

0.05

0.5

±0,10

24000

200

2,8x10 ^-7

7

19

20

1.5

0.05

0.5

±0,10

20000

270

6,2x10 ^-7

10

24

25

2.2

0.05

0.5

±0,10

16000

790

2.0x10 ^-6

22

29

30

3

0.05

0.5

±0,10

13000

1400

5.2x10 ^-6

40

34

35

4.5

0.05

0.5

±0,10

11000

2200

1.1x10 ^-5

64

Not: Yukarıdaki atalet torku ve teknik parametreler, maksimum açıklık standardına göre ölçülür. Maksimum nominal tork değeri kaplinin kendisinin dayanıklılığı ile ilgilidir. Dış çap ne kadar büyük olursa kuvvet de o kadar büyük olur ve dış çap ne kadar küçük olursa izin verilen hız da o kadar yüksek olur.
