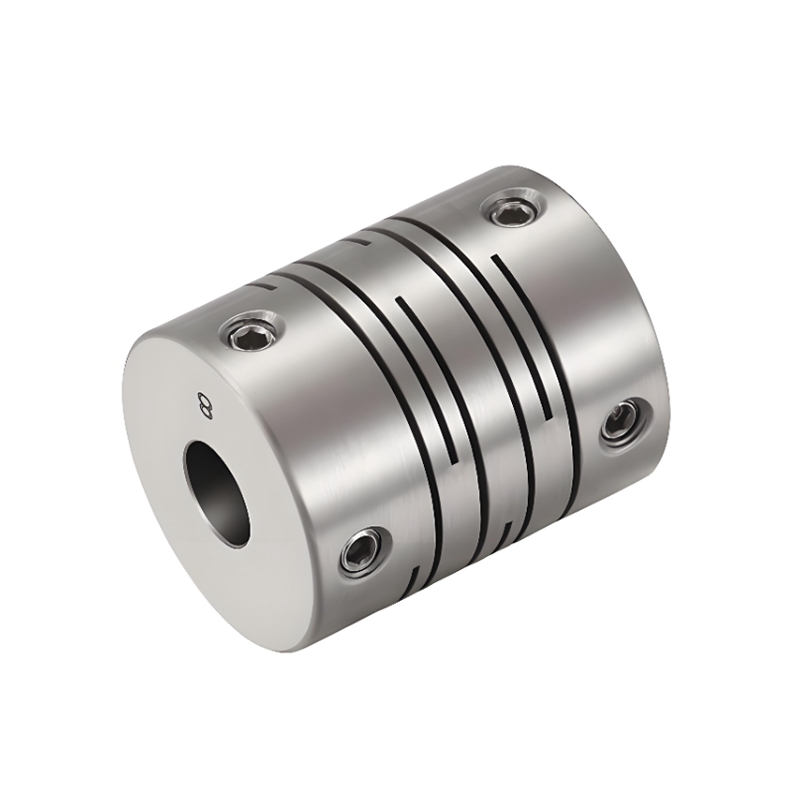

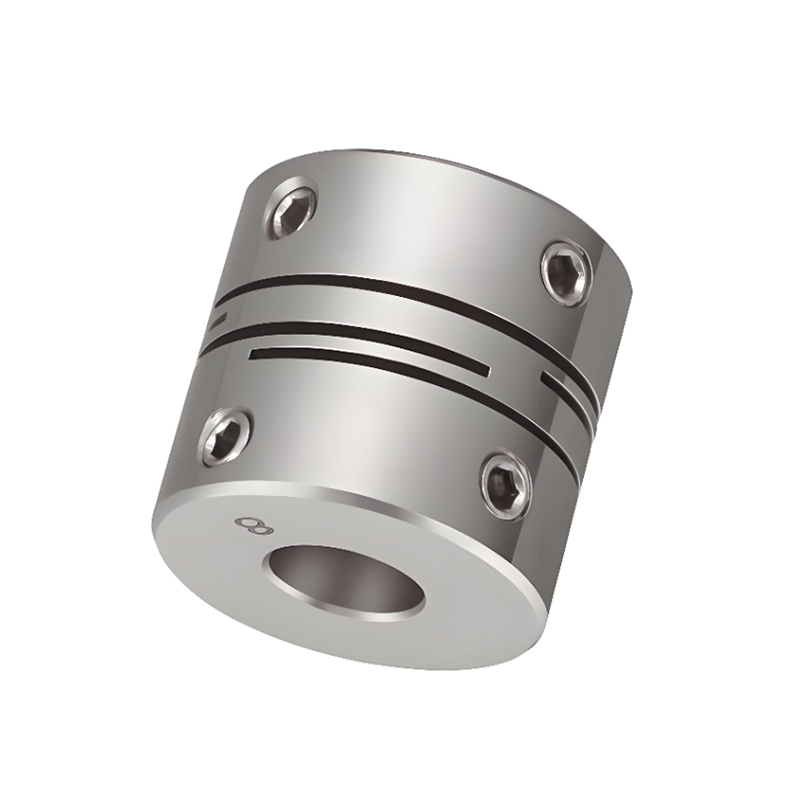

RSK-CPPG Yüksek Sertlikli Paslanmaz Çelik Paralel Hat Şaft Kaplini Konumlandırma Vidalı tip

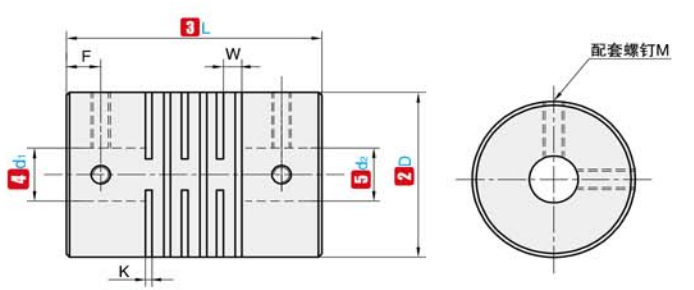

Kod adı

D

L

Standart İç Çap (mm)

K

W

F

M

Tork sıkma (N.m)

RSK-CPPG

16

17.4

3  4  5  6

0.55

1.18

3.0

M3

0.8

19

20

3  4  5  6  6,35  7  8

0.55

1.18

3.4

M3

0.8

24

25

4  5  6  6,35  7  8  9         10  11

0.55

1.49

3.78

M4

1.2

29

30

5  6  6,35  7  8  9  9,525  10  11  12  12,7

0.55

1.81

4.5

M5

5

34

35

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.09

5.1

M5

5

39

40

8  9  9,525  10  11  12  12,7  14  15  16  18  19

0.8

2.34

7.0

M5

5

44

45

8  9  9,525  10  11  12  12,7  14  15  16  18  19  20

0.8

2.54

7.75

M6

8

Not: Kaplinin her iki ucundaki iç delikler, minimum ve maksimum iç çaplarla serbestçe birleştirilebilir. Tabloda işaretlenen iç çap boyutları yalnızca referans amaçlıdır. Müşterinin talep ettiği delik çapı da yalnızca referans amaçlıdır. Müşterinin talep ettiği delik çapı için lütfen bizimle irtibata geçiniz.

Kod adı

D

L

Derecelendirme torku (N.m)

Önyargıya izin ver(mm)

Eğime izin ver(∠°)

Eksenel sapmaya izin ver(mm)

RPM'ye izin ver

Statik burulma sertliği (N.m/rad)

Atalet momenti (N.m)

Ağırlık(g)

RSK-CPPG

16

17.4

2

0.05

0.5

±0,10

24000

200

2,8x10 ^-5

25

19

20

4

0.05

0.5

±0,10

24000

270

6,2x10 ^-5

40

24

25

6

0.05

0.5

±0,10

24000

790

2.0x10 ^-5

75

29

30

8

0.05

0.5

±0,10

24000

1400

5.2x10 ^-5

145

34

35

12

0.05

0.5

±0,10

24000

2200

1.1x10 ^-4

200

39

40

15

0.05

0.5

±0,10

24000

4100

2,3x10 ^-4

250

44

45

23

0.05

0.5

±0,10

24000

5100

4.3x10 ^-4

365

Not: Yukarıdaki atalet torku ve teknik parametreler, maksimum açıklık standardına göre ölçülür. Maksimum nominal tork değeri kaplinin kendisinin dayanıklılığı ile ilgilidir. Dış çap ne kadar büyük olursa kuvvet de o kadar büyük olur ve dış çap ne kadar küçük olursa izin verilen hız da o kadar yüksek olur.
