Şartname

Yüksek torklu uygulamalar için basit ve uygun maliyetli bir bağlantıdır

Darbe direnci, titreşim sönümleme ve değişken yüklere uyum sağlama özelliği, ekipman için gelişmiş koruma sağlar

Hızlı kurulum ve kaldırma, zamandan ve emekten tasarruf sağlar

Ultra uzun servis ömrü

Basit yapı ve kolay bakım

Düşük kurulum gereksinimleri ve çok çeşitli tasarımlar

Serpantin yaylı ızgaralı kaplinlerin kurulum doğruluğu gereksinimi, genel kaplinlere göre daha düşüktür

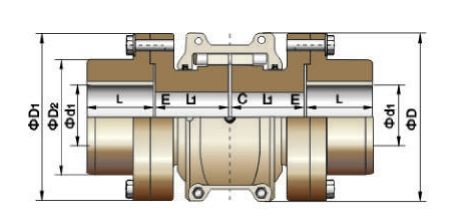

Modeli	Nominal Tork/ Tn N.M	İzin verilen hız/N devir/dakika	Maksimum aks deliği L mm	Eksenel Uzunluk L mm	Minimum Alan L1 mm	Maksimum Uzay L1 mm	D mm	D1 mm	D2 mm	Uzay C mm	Uzay E mm	Ağırlık kilo	Yağ Şarjı kg
6020T	52	3600	35	50	50	102	95	86	52	5	1.2	4.05	0.027
6030T	149	3600	42	50	50	109	105	94	60	5	1.2	5.42	0.041
6040T	249	3600	56	55	55	109	115	112	78	5	1.2	8.52	0.054
6050T	435	3600	65	65	65	109	130	125	85	5	1.2	13.75	0.068
6060T	684	3600	80	75	75	166	150	144	105	5	1.2	20.78	0.086

6070T	994	3600	85	80	80	166	160	152	110	5	1.5	24.85	0.113
6080T	2050	3600	95	95	95	204	190	178	122	5	1.5	41.20	0.172
6090T	3730	3600	110	105	105	204	210	209	142	5	1.5	62.54	0.254
6100T	6280	2440	130	125	125	205	250	250	172	6	2	115.2	0.426
6110T	9320	2250	150	135	135	205	270	276	198	6	2	158.2	0.508

6120T	13700	2025	170	155	155	205	310	319	225	6	2	235.2	0.735
6130T	19900	1800	190	175	175	205	346	346	238	6	2	318.5	0.908
6140T	28600	1650	210	190	190	205	384	386	268	6	2	415.6	1.135

Tanımla

Yüksek torklu uygulamalar için basit ve uygun maliyetli bir bağlantıdır.

Jiangsu RSK serpantin yaylı ızgara kaplini, dişli kaplinlerin yüksek tork kapasitesini elastik kaplinlerin esnekliğiyle birleştirerek orta ila ağır hizmet kaplinleri arasında daha basit ve daha ideal bir seçenek haline getirir. Hızlı sökülebilir tasarımı, kurulum ve sökme zorluklarını tamamen ortadan kaldırarak daha ekonomik ve güvenilir bir kaplin çözümü sunar.

Darbe direnci, titreşim sönümleme ve değişen yüklere uyum sağlama, ekipman için gelişmiş koruma sağlar.

RSK serpantin yaylı ızgara kaplinin diş yüzeyleri, temas alanının yükteki değişikliklere göre değişmesine olanak tanıyan çok sayıda kavisli yüzeyden oluşur. Bu tasarım, kaplinin yük darbelerine ve değişken yüklere daha iyi dayanmasını sağlayarak başlatma sırasında veya eşit olmayan yükleme koşulları altında daha fazla güvenlik sağlar. Ayrıca yayın esnek iletimi önemli miktarda titreşim kuvvetini emer. Sönümleme etkisi darbe titreşimlerini %36'nın üzerinde azaltır ve bu da onu güç aktarım sistemleri için gerçek bir şok ve titreşim filtresi haline getirir.

Hızlı kurulum ve kaldırma, zamandan ve emekten tasarruf sağlar.

Kaplinlerin kurulumu ve sökülmesindeki zorluklara ve verimsizliklere çözüm bulmayı amaçlayan RSK, yepyeni bir hızlı sökme kaplini geliştirdi. Konik bir yüzey arayüzünü benimser ve kuvvet uygulamak için uç yüzünde birkaç yüksek mukavemetli cıvata kullanır, böylece hem genişleme hem de bağlantı efektleri elde edilir. Bu tasarım, kurulum sırasında boşluklu bir uyum sağlarken, sıkı geçme performansı sunar ve geleneksel sıkı geçmeli ürünlere kıyasla %70'ten fazla zaman tasarrufu sağlar.

Ultra uzun servis ömrü.

Konik yay, yüksek mukavemetli alaşımlı çelikten üretilmiştir ve üstün sertlik ve esneklik elde etmek için sıkı bir ısıl işlem sürecinden geçer. Yay yüzeyi, yüzey katmanının moleküler yapısını sıkıştırmak için hassas bir şekilde kumlanmıştır, bu da aşınma direncinin artmasına ve servis ömrünün uzamasına neden olur.

Basit yapı ve kolay bakım.

Düşük kurulum gereksinimleri ve çok çeşitli tasarımlar.

Serpantin yaylı ızgaralı kaplinlerin montaj doğruluğu gereksinimi, genel kaplinlere göre daha düşüktür. Yay, yarım kaplin manşonunun diş oluklarında serbestçe sallanabilmektedir ve bu da iki mil arasında önemli ölçüde radyal, açısal ve eksenel sapmalara izin vermektedir. Bu sapmalar belirli bir aralıkta kaldığı sürece güç aktarım performansını etkilemez, gürültü yaratmaz veya hizmet ömründen ödün vermez.
