Şartname

Yüksek torklu uygulamalar için basit ve uygun maliyetli bir bağlantıdır

Darbe direnci, titreşim sönümleme ve değişken yüklere uyum sağlama özelliği, ekipman için gelişmiş koruma sağlar

Hızlı kurulum ve kaldırma, zamandan ve emekten tasarruf sağlar

Ultra uzun servis ömrü

Basit yapı ve kolay bakım

Düşük kurulum gereksinimleri ve çok çeşitli tasarımlar

Serpantin yaylı ızgaralı kaplinlerin kurulum doğruluğu gereksinimi, genel kaplinlere göre daha düşüktür

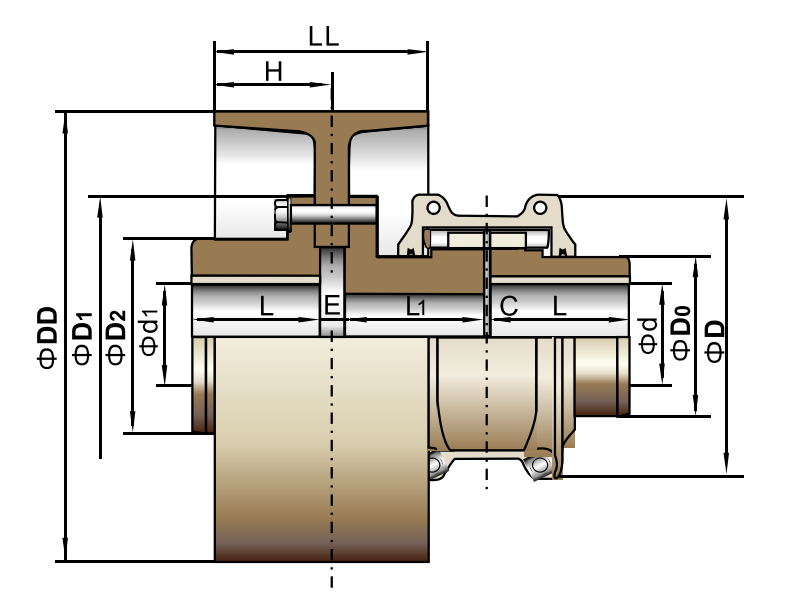

RSK-T05/T61 Hızlı Montaj ve Sökme Serisi - Serpantin Yaylı Kaplin													Fren tekerleği
Modeli	Nominal Tork/ Tn Nm	İzin verilen hız/ N devir/dakika	Maksimum aks deliği L mm	Eksenel Uzunluk L mm	Uzunluk arasında L1 mm	D mm	D1 mm	D2 mm	D0 mm	Uzay C mm	Ağırlık (delik yok) kilo	Yağ şarjı kilo	Fren tekerleği DD*LL	Uygun Model	İzin verilen hız/	Uzay E mm	H mm	Ağırlık (delik yok) kilo
6080T	2050	55	55	95	95	190	184	122	104.8	3	30.4	0.172	315*135	6080T-6100T	2400	15	90	30.2
6090T	3730	70	70	105	105	210	224	142	123.8	3	44.3	0.254	400*170	6090T-6110T	1900	20	110	61.5
6100T	6280	85	85	125	125	250	250	172	142.1	5	75.6	0.426	450*205	6100T-6120T	1700	20	110	80.8
6110T	9320	100	100	135	135	270	276	198	160.3	5	112.6	0.508	500*210	6100T-6130T	1500	20	120	95.9
6120T	13700	130	120	155	155	310	319	225	179.4	6	142.5	0.735	560*230	6110T-6130T	1350	20	130	119.3
6130T	19900	130	145	175	160	346	356	238	217.5	6	192.3	0.908	630*265	6120T-6140T	1200	20	145	172.4
6140T	26000	140	160	190	170	384	386	268	254	6	262.3	1.135	710*300	6130T-6150T	1050	25	120	235.6

Tanımla

Yüksek torklu uygulamalar için basit ve uygun maliyetli bir bağlantıdır.

Jiangsu RSK serpantin yaylı ızgara kaplini, dişli kaplinlerin yüksek tork kapasitesini elastik kaplinlerin esnekliğiyle birleştirerek orta ila ağır hizmet kaplinleri arasında daha basit ve daha ideal bir seçenek haline getirir. Hızlı sökülebilir tasarımı, kurulum ve sökme zorluklarını tamamen ortadan kaldırarak daha ekonomik ve güvenilir bir kaplin çözümü sunar.

Darbe direnci, titreşim sönümleme ve değişen yüklere uyum sağlama, ekipman için gelişmiş koruma sağlar.

RSK serpantin ızgaralı yaylı kaplinin diş yüzeyleri, temas alanının yükteki değişikliklere göre değişmesine olanak tanıyan çok sayıda kavisli yüzeyden oluşur. Bu tasarım, kaplinin yük darbelerine ve değişken yüklere daha iyi dayanmasını sağlayarak başlatma sırasında veya eşit olmayan yükleme koşulları altında daha fazla güvenlik sağlar. Ayrıca yayın esnek iletimi önemli miktarda titreşim kuvvetini emer. Sönümleme etkisi darbe titreşimlerini %36'nın üzerinde azaltır ve bu da onu güç aktarım sistemleri için gerçek bir şok ve titreşim filtresi haline getirir.

Hızlı kurulum ve kaldırma, zamandan ve emekten tasarruf sağlar.

Kaplinlerin kurulumu ve sökülmesindeki zorluklara ve verimsizliklere çözüm bulmayı amaçlayan RSK, yepyeni bir hızlı sökme kaplini geliştirdi. Konik bir yüzey arayüzünü benimser ve kuvvet uygulamak için uç yüzünde birkaç yüksek mukavemetli cıvata kullanır, böylece hem genişleme hem de bağlantı efektleri elde edilir. Bu tasarım, kurulum sırasında boşluklu bir uyum sağlarken, sıkı geçme performansı sunar ve geleneksel sıkı geçmeli ürünlere kıyasla %70'ten fazla zaman tasarrufu sağlar.

Ultra uzun servis ömrü.

Konik yay, yüksek mukavemetli alaşımlı çelikten üretilmiştir ve üstün sertlik ve esneklik elde etmek için sıkı bir ısıl işlem sürecinden geçer. Yay yüzeyi, yüzey katmanının moleküler yapısını sıkıştırmak için hassas bir şekilde kumlanmıştır, bu da aşınma direncinin artmasına ve servis ömrünün uzamasına neden olur.

Basit yapı ve kolay bakım.

Düşük kurulum gereksinimleri ve çok çeşitli tasarımlar.

Serpantin yaylı ızgaralı kaplinlerin montaj doğruluğu gereksinimi, genel kaplinlere göre daha düşüktür. Yay, yarım kaplin manşonunun diş oluklarında serbestçe sallanabilmektedir ve bu da iki mil arasında önemli ölçüde radyal, açısal ve eksenel sapmalara izin vermektedir. Bu sapmalar belirli bir aralıkta kaldığı sürece güç aktarım performansını etkilemez, gürültü yaratmaz veya hizmet ömründen ödün vermez.
