Özellik

Bir ara mil veya manşon aracılığıyla bağlanan dişli kaplinleri için, ara mil veya manşon aşırı uzun, ağır olduğunda veya yüksek dönme hızlarında çalıştığında kritik hızın doğrulanması gerekir.

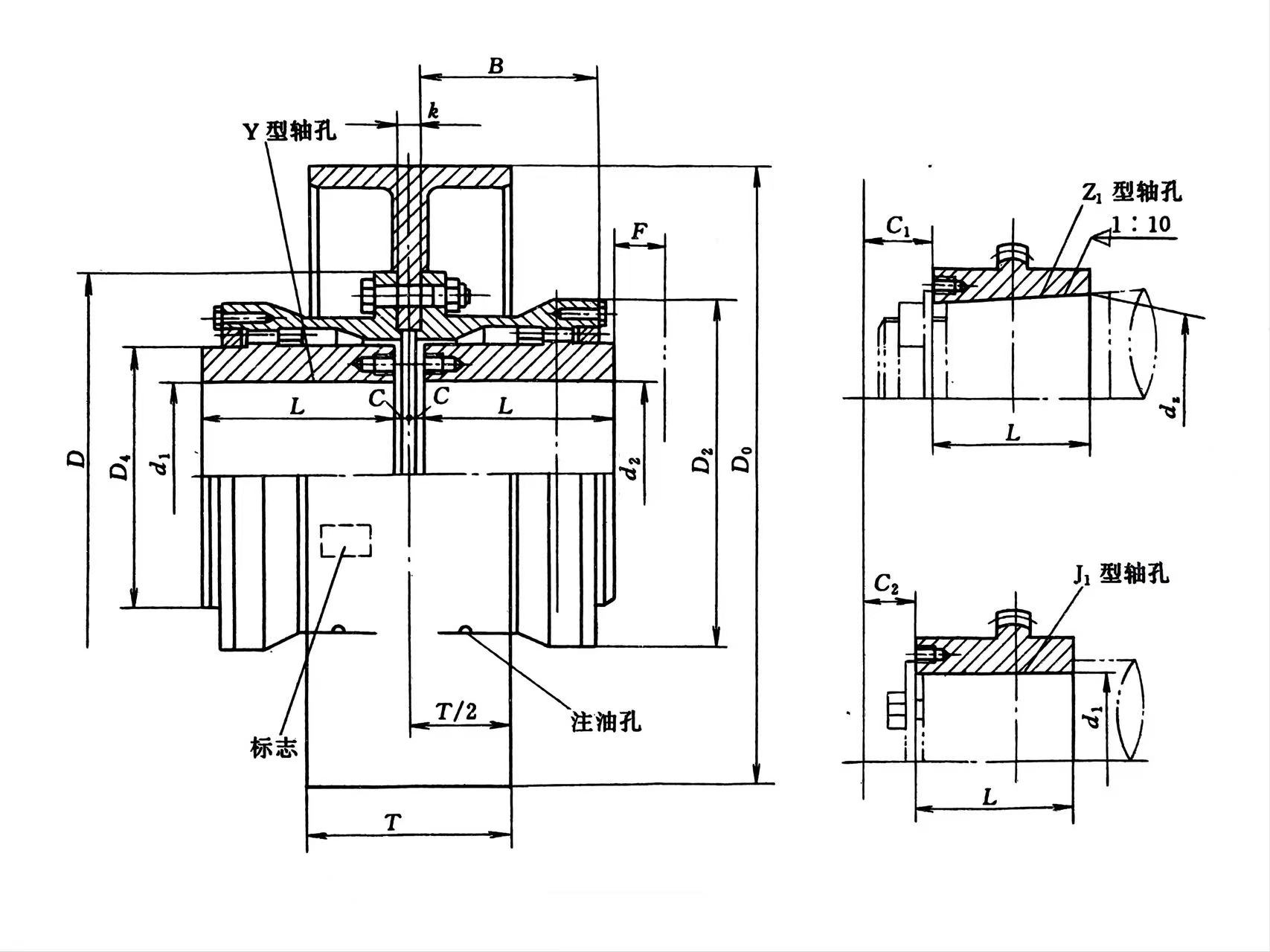

modeli	Nominal tork Tn/N.m	İzin verilen hız n/r.dak-1	Mil deliği çapı d1\d2	Mil deliği uzunluğu L		D0	D	D2	D4	B	F	C	C1	C2	ağırlık m/kg	eylemsizlik momenti I/kg.m2	Yağlama gresi dozajı / ml
				Y	J1,Z1
WGZ1	710	4000	12,14	32	--	160 200 250	122	98	60	58	30	30	--	--	5.62	0.0078	0.11
			16,18,19	42								20
			20,22,24	52								10
			25,28	62	44							3	19	18
			30,32,35,38	82	60								23	12
			40,42	112	84								29	12
WGZ2	1250	4000	22,24	52	--	200 250 315	150	118	77	68	30	20	--	--	9.65	0.022	0.12
			25,28	62								10
			30,32,35,38	82	60							3	23	16
			40,42,45,48,50,55,56	112	84								29	16
WGZ3	2500	4000	22,24	52	--	200 250 315	170	140	90	80	30	33	--	--	16.5	0.047	0.2
			25,28	62								23
			30,32,35,38	82	60							3	23	25
			40,42,45,48,50,55,56	112	84								29	16
			60,63	142	107								36
WGZ4	4500	3000	30,32,35,38	82	--	250 315 400	200	160	112	90	30	13	--	--	25.3	0.098	0.28
			40,42,45,48,50,55,56	112	84							3	29	17
			60,63,65,70,71,75	142	107								36
			80	172	132								41
WGZ5	7100	3000	30,32,35,38	82	--	315 400	225	180	128	100	30	23	--	--	34.7	0.174	0.45
			40,42,45,48,50,55,56	112	84							3	29	19
			60,63,65,70,71,75	142	107								36
			80,85,90	172	132								--
WGZ6	10000	3000	32,35,38	82	--	315 400	245	200	145	112	30	35	--	--	51.3	0.29	0.65
			40,42,45,48,50,55,56	112								5
			60,63,65,70,71,75	142	107								38	20
			80,85,90,95	172	132								43
			100	212	167								48
WGZ7	14000	2500	32,35,38	82	--	400 500	272	230	160	122	30	45	--	--	68	0.53	0.8
			40,42,45,48,50,55,56	112								15
			60,63,65,70,71,75	142	107							5	38	20
			80,85,90,95	172	132								43
			100.110	202	167								48
WGZ8	20000	2500	55,56	112	--	400 450	290	245	176	136	30	29	--	--	79	0.71	0.95
			60,63,65,70,71,75	142	107							5	38	34
			80,85,90,95	172	132								43	20
			100.110,120,125	212	167								48	20
WGZ9	25000	2000	65,70,71,75	142	107	400 500 630	315	265	190	140	30	5	38	38	106.5	1.05	1.3
			80,85,90,95	172	132								43	28
			100.110,120,125	212	167								48
			130.140	252	202								53
WGZ10	40000	2000	75	142	--	400 500 630	355	300	225	165	30	28	--	--	159	1.74	1.6
			80,85,90,95	172	132							5	43	38
			100.110,120,125	212	167								48	28
			130.140,150	252	202								53
			160	302	242								63
WGZ11	56000	1700	85,90,95	172	--	500 630 710	412	345	256	180	40	15	--	--	215	3.67	5
			100.110,120,125	212	162							8	51	32
			130.140,150	252	202								56
			160.170.180	302	242								--
WGZ12	80000	1700	120,125	212	162	500 630 710	440	375	288	207	40	8	51	45	303	6.4	3.4
			130.140,150	252	202								56	32
			160.170.180	302	242								66
			190.200	352	282								76
WGZ13	112000	1700	140,150	252	202	630 710	490	425	320	235	50	8	56	38	391	10.45	4.4
			160.170.180	302	242								66	32
			190.200,220	352	282								76
WGZ14	160000	1500	160.170.180	302	242	710 800	545	462	362	265	50	10	68	32	523	17.48	6.4
			190.200,220	352	282								78
			240.250.260	410	330								--	10

Açıklama

Dişli kaplini, doğrusal olmayan şaftlar için yüksek torklu bir mekanik konnektördür; açısal, radyal ve eksenel yanlış hizalamayı telafi ederken gücü iletmek için manşonlardaki iç/dış dişli dişlerini kullanır; bu da onu uzun ömür için uygun yağlama ve bakım gerektirmesine rağmen yüksek güç yoğunluğunun ve güvenilirliğin çok önemli olduğu çelik fabrikaları, pompalar ve konveyörler gibi ağır endüstriyel kullanımlar için ideal kılar.

Nasıl çalışır?

Bileşenler: Her bir mile, manşonlarla (iç dişli dişleriyle) bağlanan iki göbek (dış dişli dişleri) takılır.

Yanlış Hizalama Telafisi: Dişli dişleri harekete izin verir, miller arasındaki açısal (yan yana), radyal (ofset) ve eksenel (uçtan uca) yanlış hizalamanın üstesinden gelmek için esneyebilir.

Tork Aktarımı: Taçlı dişli dişleri arasındaki yüksek yüzey teması, olağanüstü burulma sertliği ile verimli, yüksek torklu güç aktarımı sağlar.

Temel Özellikler ve Faydalar

Yüksek Tork: Çok yüksek torklu yükleri kaldırabilir.

Kompakt: Dar alanlara sığacak şekilde yüksek güç/ağırlık oranı sunar.

Güvenilir: Uygun yağlama ile uzun servis ömrü sağlar.

Çok yönlü: Farklı ihtiyaçlar için çeşitli konfigürasyonlarda (tek/çift bağlantı, sert/esnek yarımlar) mevcuttur.

Uygulamalar

Rulo tahrikleri (çelik, kağıt endüstrileri)

Pompalar, fanlar, konveyörler

Güç üretim ekipmanları

Bakım

Dişli dişlerini korumak için periyodik yağlama (gres) gerektirir.

Kurulum sırasında doğru hizalama, güvenilirlik ve uzun ömür açısından kritik öneme sahiptir.
