Şartname

Büyük Açısal Yanlış Hizalamayı Telafi Eder

Yüksek Yük Kapasiteli Kompakt Tasarım

Yüksek İletim Verimliliği

Yüksek Güvenilirlik ve Nispeten Basit Bakım

Zorlu Ortamlara Uygun

Pratik uygulamalarda, iletilen torkun büyüklüğüne göre ağır hizmet, orta hizmet, hafif hizmet ve küçük boyutlu tiplere ayrılırlar. Ağır hizmet tipi üniversal kaplinler genellikle metalurji makinelerinde, ağır makinelerde, petrol makinelerinde, inşaat makinelerinde, kaldırma ve taşıma makinelerinde vb. kullanılır. Orta hizmet ve hafif hizmet üniversal kaplinleri genellikle otomobil ve lokomotif gibi araçlarda ve hafif sanayi makinelerinde kullanılır. Küçük boyutlu üniversal kaplinler öncelikle hareket iletimi için, genellikle hassas makinelerde ve kontrol mekanizmalarında kullanılır.

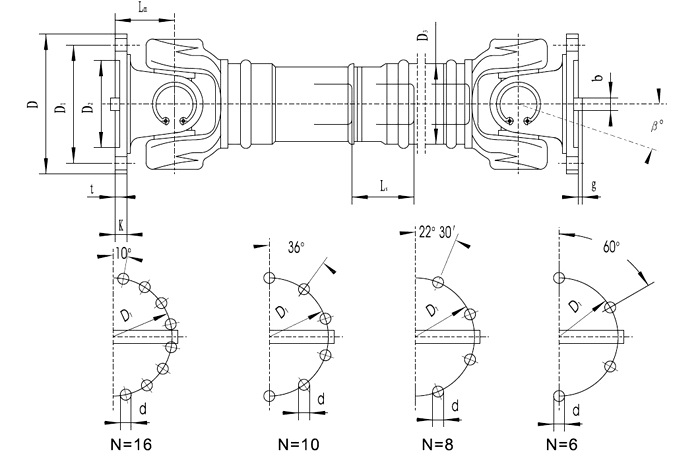

P/N	Taktik Çap D/mm	Nominal tork Tn/kN.m	Yorulma torku Tf/kN.m	Eksenel Yer Değiştirme Ls/mm	Açısal Yanlış Hizalamaβ/(。）	Boyut(mm)				Dinamik Atalet Momenti (kg·m2)			Ağırlık ( Kg)
						L dk.	D3		Lm	L dk.	100 mm'lik artış		L dk.	100 mm'lik artış
SWC100BH	100	1.25	0.63	≤25	55	390		60		0.0044		0.00019	6.10		0.35
SWC120BH	120	2.5	1.25	≤25	80	485		70		0.0109		0.00044	10.8		0.55
SWC150BH	150	5	2.5	≤25	80	590		89		0.0423		0.00157	24.5		0.85
SWC180BH	180	12.5	6.3	≤25	100	810		114		0.1750		0.0070	70.0		2.5
SWC225BH	225	40	20	≤15	140	920		152		0.5380		0.0234	122		4.9
SWC250BH	250	63	31.5	≤15	140	1035		168		0.9660		0.0277	172		5.3
SWC285BH	285	90	45	≤15	140	1190		194		2.0110		0.0510	263		6.3
SWC315BH	315	125	63	≤15	140	1315		219		3.6050		0.0795	382		8.0
SWC350BH	350	180	90	≤15	150	1410		267		7.0530		0.2219	582		15.0
SWC390BH	390	250	125	≤15	170	1590		267		12.164		0.2219	738		15.0
SWC440BH	440	355	180	≤15	190	1875		325		21.420		0.4744	1190		21.7
SWC490BH	490	500	250	≤15	190	1985		325		32.860		0.4744	1452		21.7
SWC550BH	550	710	355	≤15	240	2300		426		68.920		1.3570	2380		34

Tanımla

Üniversal mafsal kaplini (Kardan Mafsalı, Hooke Mafsalı veya U-Mafsal olarak da bilinir), mekanik tahrik sistemlerinde yaygın olarak kullanılan temel bir bileşendir. Birincil işlevi, eksenleri aynı doğrultuda olmayan iki şaftı bağlamak ve aralarında tork ve dönme hareketi iletmektir. Çalışma prensibi, bağlı şaftların bir düzlem içinde belirli bir iç açı (tipik olarak 15°-20°'ye kadar) oluşturmasına izin veren ve küçük eksenel, radyal ve açısal yanlış hizalamayı telafi eden küresel bir bağlantı mekanizmasına dayanır.

Tipik bir tek üniversal mafsallı kaplin esas olarak aşağıdaki bileşenlerden oluşur:

Yoke (Sürülen Yoke ve Driven Yoke): Şaftlara bağlanan U-şekilli veya boyunduruk şeklindeki çatal uçları.

Çapraz Şaft/Örümcek (Haç Biçimli): Çapraz şekilde düzenlenmiş dört muylu muylusu içeren çekirdek bileşen.

İğneli Rulmanlar / Düz Rulmanlar: Sürtünmeyi ve aşınmayı azaltmak için çapraz mil muyluları ile boyunduruk delikleri arasına monte edilir.

Rulman Başlığı / Tespit Halkası (Segman): Rulmanların sabitlenmesi ve sızdırmaz hale getirilmesi için kullanılır, böylece sökülmesi önlenir.

Tek bir eklemin doğal hız dalgalanmasının üstesinden gelmek için, mühendislik uygulamaları genellikle seri halinde bir "çift üniversal eklem" düzenlemesi kullanır. Bu kurulum, sabit hız iletimini sağlamak için "giriş mili ve çıkış mili açılarının ara mile göre eşit olması ve ara milin her iki ucundaki boyundurukların aynı düzlemde yer alması" şeklindeki kurulum kuralına bağlı kalmalıdır.

Büyük Açısal Yanlış Hizalamayı telafi eder:

En belirgin avantajı. Tek bir bağlantı nispeten büyük bir çalışma açısına (tipik olarak 15°-25°, özel tasarımlarla 35°'ye kadar) uyum sağlayabilir; bu da onu önemli kurulum hataları olan veya çalışma sırasında göreceli harekete maruz kalan şaftların bağlanması için ideal kılar.

Yüksek Yük Kapasiteli Kompakt Tasarım:

Genellikle yüksek mukavemetli alaşımlı çelikten dövülmüş, nispeten basit ama sağlam yapı. Ağır hizmet makinelerine (örn. haddehaneler, gemiler, madencilik ekipmanları) uygun, çok yüksek tork aktarma kapasitesine sahiptir.

Yüksek İletim Verimliliği:

İğneli rulmanlarda sürtünme kaybı minimum düzeyde olup %98-%99,9 verimlilik oranlarına ulaşılır.

Yüksek Güvenilirlik ve Nispeten Basit Bakım:

Uygun şekilde yağlandığında uzun servis ömrüne sahip, sağlam ve dayanıklıdır. Arızalar tipik olarak değiştirilmesi nispeten kolay olan çapraz mil veya yataklarda aşınma olarak kendini gösterir.

Zorlu Ortamlara Uygun:

Koruyucu kapak veya contalarla donatıldığında tozlu, nemli veya sıcaklık değişimlerinin olduğu ortamlarda çalışabilir.

Başlıca Uygulama Alanları:

Otomotiv Endüstrisi: Şanzımanı tahrik aksına bağlayan Tahrik mili sistemleri.

Metalurji Makineleri: Haddehaneler, doğrultma makineleri için tahrik mekanizmaları.

İnşaat Makineleri: Vinçler, ekskavatörler, beton pompa kamyonları vb. gibi geniş açılı güç aktarımı gerektiren yerler.

Kağıt Makineleri, Denizcilik Endüstrisi, Ağır Hizmet Madencilik Makineleri: Yüksek tork ileten ve şaftın yanlış hizalanmasını içeren ekipmanlar.
