Şartname

RSK-UL tipi Lastik Kaplini, yüksek esneklikte, bakım gerektirmeyen esnek bir kaplindir. Temel bileşeni, cıvatalarla iki metal flanş yarısına bağlanan, kauçuk veya poliüretandan yapılmış lastik şeklinde bir elastomerdir. Elastomerin radyal sıkıştırma ve kesme deformasyonu yoluyla önemli yer değiştirme dengelemesi ve güçlü yastıklama ve titreşim sönümleme elde eder. Konveyörler, fanlar ve pompa setleri gibi titreşim izolasyonu ve hizasızlık telafisi gerektiren orta ila düşük hızlı iletim uygulamaları için uygundur.

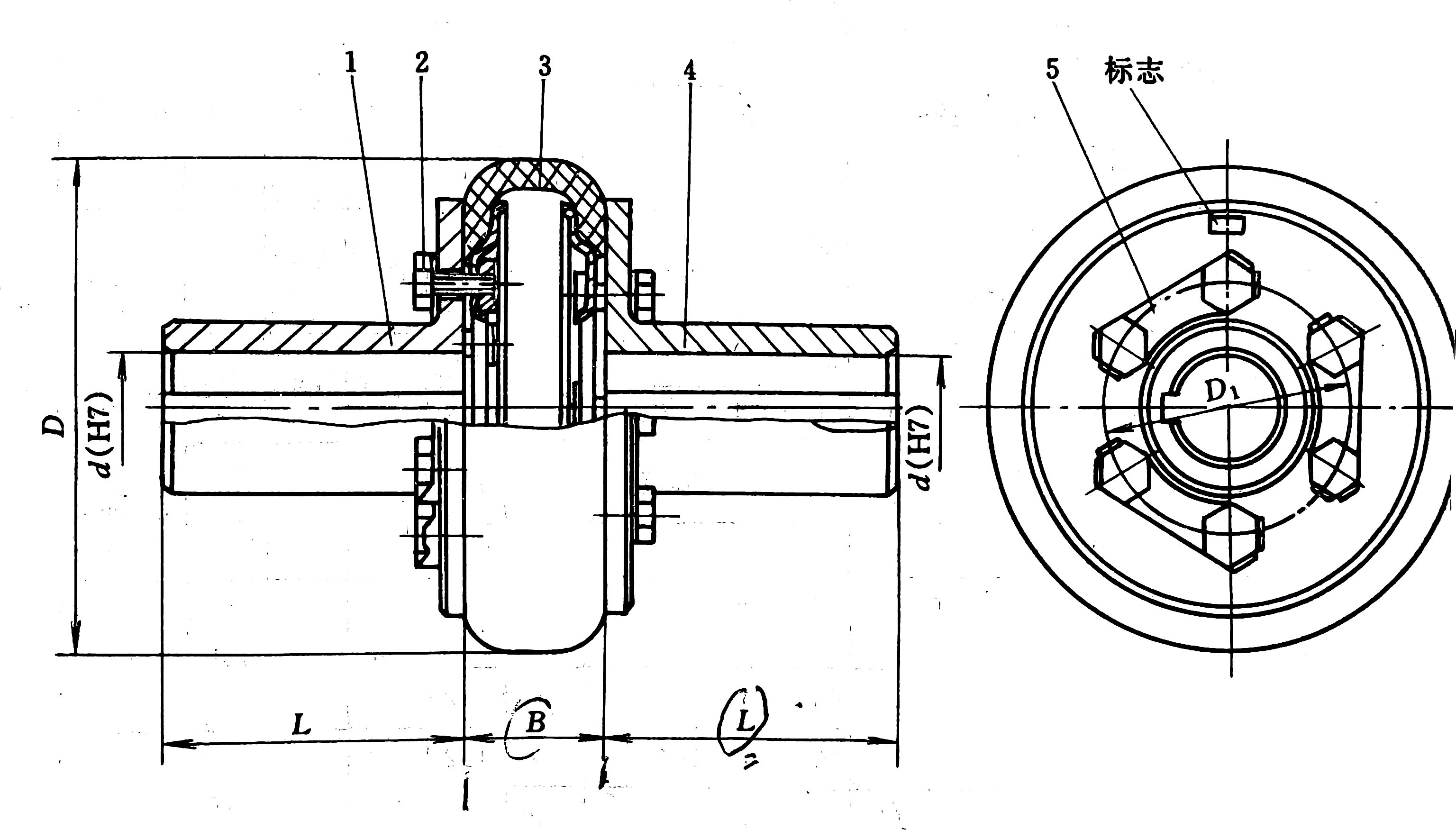

Modeli	Nominal Tork /N·m	Anlık Maksimum Tork Tmax /N·m	İzin verilebilir Dönme Hız [n]		Mil Delik Çapı d(H7)		Mil Delik Uzunluğu L		D	B		An Atalet I	Ağırlık m / kg
			Çelik	Demir	Çelik	Demir	J, J₁ şeklinde	Y şeklinde
UL1	10	31.5	5000	3500	11	11	22	25	80	20	42	0.0003	0.7
					12,14	12,14	27	32
					16,18	16	30	42
UL2	25	80		3000	14	14	27	32	100	26	51	0.0008	1.2
					16,18、19	16,18、19	30	42
					20,22	20	38	52
UL3	63	180	4300		18、19	18、19	30	42	120	32	62	0.0022	1.8
					20,22、24	20,22	38	52
					25		44
UL4	100	315	4500		20,22、24	20,22、24	38	52	140	38	69	0.0044	3
					25,28	25	44	62
					30		60
UL5	160	500	4000		24	24	38	52	160	45	80	0.0084	4.6
					25,28	25,28	44	62
					30,32,35	30	60	82
UL6	250	710	3600	2500	28	28	44	62	180	50	90	0.0164	7.1
					30,32,35、38	30,32,35	60	82
					40		84	112
UL7	315	900	3200		32,35,38	32,35,38	60	82	200	56	104	0.029	10.9
					40,42,45,48	40,42	84	112
UL8	400	1250	3000	2000	38	38	60	82	220	63	110	0.0448	13
					40,42,45,48、50	40,42、45	84	112
UL9	630	1800	2800		42,45,48,50,55,56	42,45,48,50,55	84	112	250	71	130	0.0898	20
					60		107
UL10	800	2240	2400	1600	45,48,50,55,56	45,48,50,55,56	84	112	280	80	148	0.1596	30.6
					60, 63	60, 63	107	142
UL11	1000	2500	2100		50, 55, 56*	50, 55, 56*	84	112	320	90	165	0.2792	39
					60, 63、65、70、71、75	60, 63、65	107	142
UL12	1600	4000	2000		55, 56	55, 56	84	112	360	100	188	0.5356	59
					60, 63、65、70、71、75	60, 63、65、70、71、75	107	142
					80,85	80	132	172
UL13	2500	6300	1800		63, 65, 70, 71, 75*	63, 65, 70, 71, 75*	107	142	400	110	210	0.896	81
					80,85、90、95	80,85、90、95	132	172
UL14	4000	10000	1600	1400	75*	75*	107	142	480	130	254	2.2616	145
					80,85,90,95	80,85,90,95	132	172
					100, 110	100, 110	167	212
UL15	6300	14000	1200	1120	85,90,95*	90,95	132	172	560	150	300	4.6456	222
					100, 110, 120, 125,	100, 110, 120, 125	167	212
UL16	10000	20000	1000	1000	100, 110, 120, 125	100, 110, 120, 125			630	180	335	8.0924	302
					130, 140	130, 140	202	252
UL17	16000	31500	900	850			167	212	750	210	405	20.0176	561
							202	252
					160*	160*	242	302
UL18	25000	59000	800	750			202	252	900	250	490	43.053	818
							242	302

Tanımla

Su geçirmez ve toz geçirmez lastik kaplinimiz, zorlu çalışma ortamlarıyla başa çıkacak şekilde tasarlanmıştır ve nem ve toz gibi zorlu koşullar altında yine de istikrarlı bir şekilde çalışabilir. Su ve tozun girmesini etkili bir şekilde önlemek, iç yapının aşınmamasını sağlamak ve servis ömrünü büyük ölçüde uzatmak için özel işlemler ve malzemeler kullanır.

Kaplin, iki şaft arasındaki eksenel, radyal ve açısal yer değiştirmeyi mükemmel şekilde telafi edebilen ve çalışma sırasında ekipman kurulum hatalarına ve şaft yer değiştirmesine karşı güçlü bir uyarlanabilirliğe sahip olan torku iletmek için oldukça elastik lastik halkasına dayanır. Mükemmel tamponlama ve şok emme performansı, çalışma sırasında ekipmanın darbesini ve titreşimini önemli ölçüde azaltabilir, ekipmanın düzgün çalışmasını sağlayabilir, parçaların aşınmasını azaltabilir ve böylece bakım maliyetlerini azaltabilir. Bu özellik aynı zamanda ekipmanın çalışması sırasında mevcut tepe noktasını da etkili bir şekilde azaltabilir. Diğer kaplinlerle karşılaştırıldığında azalma %50'ye kadar çıkabilir, bu da enerji tasarrufu yapılmasına ve elektrik sisteminin korunmasına yardımcı olur.

Yapısal tasarım açısından basit ve kompakttır, yağlama gerektirmez ve yağlayıcı sızıntısından kaynaklanan kirlilik ve bakım sorunlarını ortadan kaldırır. Günlük montaj, demontaj ve bakım işlemleri kolay ve rahattır. Ana motor ekseni bir kez hizalandıktan sonra elastik elemanı değiştirirken ana motorun hareket ettirilmesine gerek kalmaz. Operasyon hızlı bir şekilde tamamlanarak zamandan ve insan gücünden büyük oranda tasarruf sağlanır.

Bu kaplin madencilik, metalurji, tekstil, su pompası ve diğer endüstrilerde yaygın olarak kullanılmaktadır ve -20°C ila 80°C sıcaklık aralığında stabil bir şekilde çalışabilir. İster madencilik ekipmanlarının güçlü darbe ortamında, ister tekstil atölyelerinin tozlu ortamında, ister su pompalarının uzun süreli nemli çalışma ortamında olsun, güvenilir performans gösterebilir ve ekipmanın verimli çalışması için sağlam bir garanti sağlayabilir.
