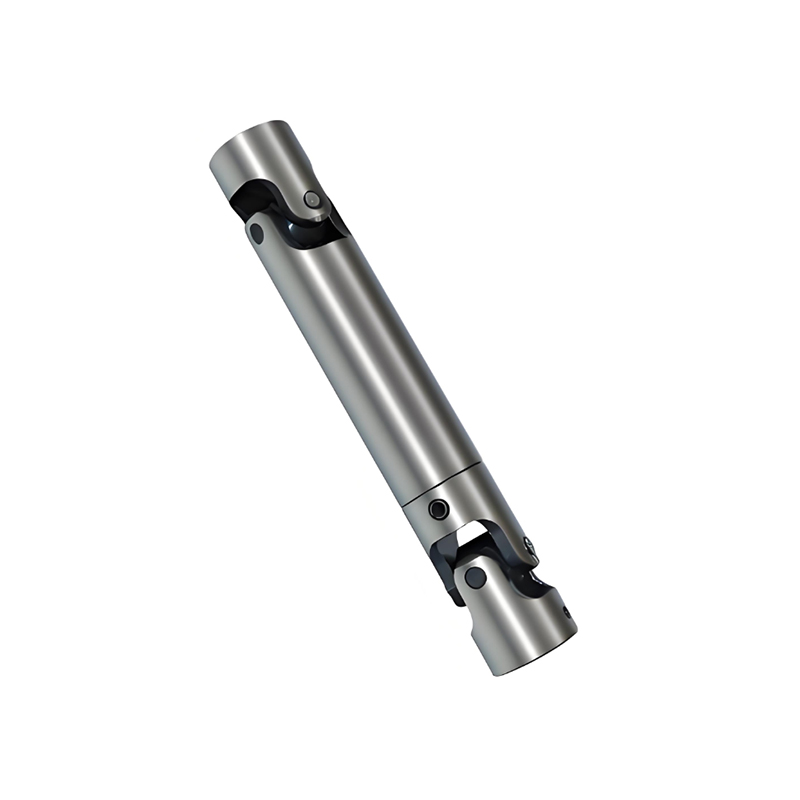

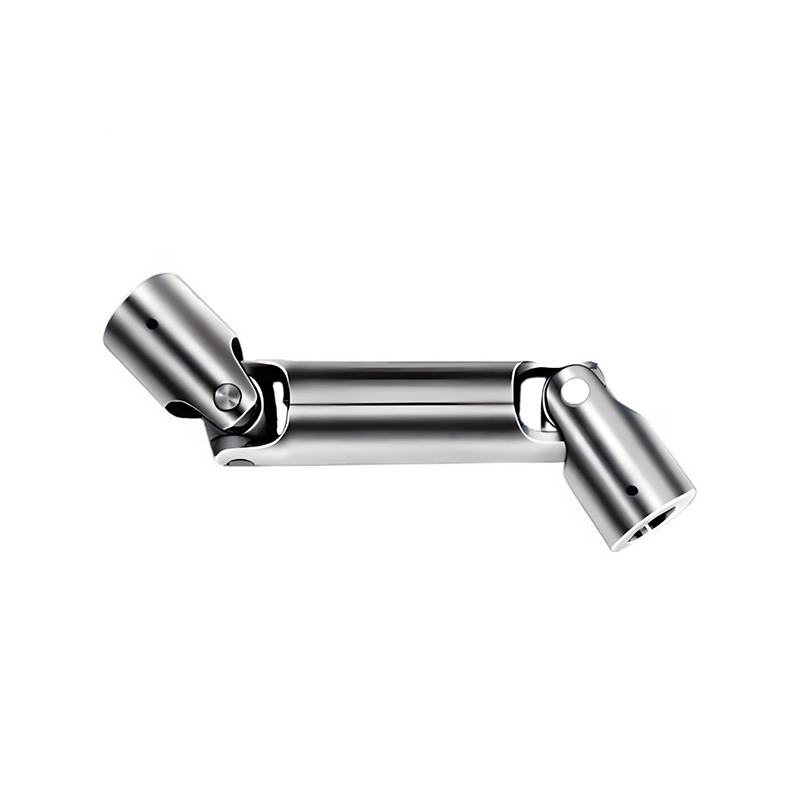

RSK-WS Hassas Üniversal şaft Çift Tip Geniş Açılı Tork Aktarımı

Geniş Açılı Tork Aktarım Yeteneği

Üstün Ağır Yük Kapasitesi

Güçlü Kombine Yanlış Hizalama Telafisi

Yüksek İletim Verimliliği

Hassas Üniversal şaft (U-mafsal), yüksek açılarda hız değişimleri olabilen standart U-bağlantıların aksine, sıkı toleranslar, dayanıklı malzemeler (iğneli rulmanlı sertleştirilmiş alaşımlı çelik gibi) ve uzun ömür ve tutarlı performans için gelişmiş sızdırmazlık özelliklerine sahip, düz bağlantıların mümkün olmadığı durumlarda düzgün, güvenilir tork aktarımı için araçlarda ve makinelerde yaygın olarak kullanılan, hareket etmeye ve değişen açılara izin veren, hizalanmamış şaftlar arasında dönme gücünü ileten yüksek kaliteli bir mekanik kaplindir.

Temel Özellikler

Açı Telafisi: Şaftları, süspansiyonlar veya makine mafsalları için çok önemli olan kesişen, paralel olmayan açılarda bağlar.

Yüksek Hassasiyet: Partsource ve Belden Universal, sorunsuz çalışma, titreşimleri ve güç kaybını en aza indirgemek için katı toleranslarla üretildiğini belirtmektedir.

Dayanıklı Bileşenler: Partsource ve Belden Universal, gelişmiş güç ve yağlama dağıtımı için sertleştirilmiş alaşımlı çelik çaprazlar, ısıl işlem görmüş iğneli rulmanlar ve sağlam contalar kullandığını açıklıyor.

Korozyon Koruması: Partsource'a göre paslanmaya karşı dayanıklılık için genellikle koruyucu kaplamalar (MICRO SHIELD™ gibi) bulunur

Nasıl Çalışır (Temel U-Mafsal)

Yapı: X şeklindeki bir pivot (çapraz), iki boyunduruğu (her şaftta bir tane) birbirine bağlar.

Hareket: Çapraz, şaftların dönmesine izin verir ve bir gimbal gibi açılı olduğunda bile dönüşü iletir.

Potansiyel Hız Dalgalanması: Wikipedia ve WM Berg'e göre, tek bir U-mafsal, açı önemliyse çıkış milinin hızlanmasına ve yavaşlamasına (sabit olmayan hız) neden olabilir.

Hassas Çözüm: Hassas bağlantılar bu dalgalanmayı en aza indirerek, özellikle kritik uygulamalarda standart olanlara kıyasla daha sorunsuz güç dağıtımı sağlar.

Ortak Uygulamalar

Otomotiv: Arkadan çekişli (RWD) ve dört tekerlekten çekişli (4WD) araçlarda şanzımanı diferansiyellere bağlayan tahrik milleri.

Endüstriyel Makineler: Açıların değiştiği otomasyon, robotik ve diğer ağır ekipmanlarda dönen parçaların bağlanması

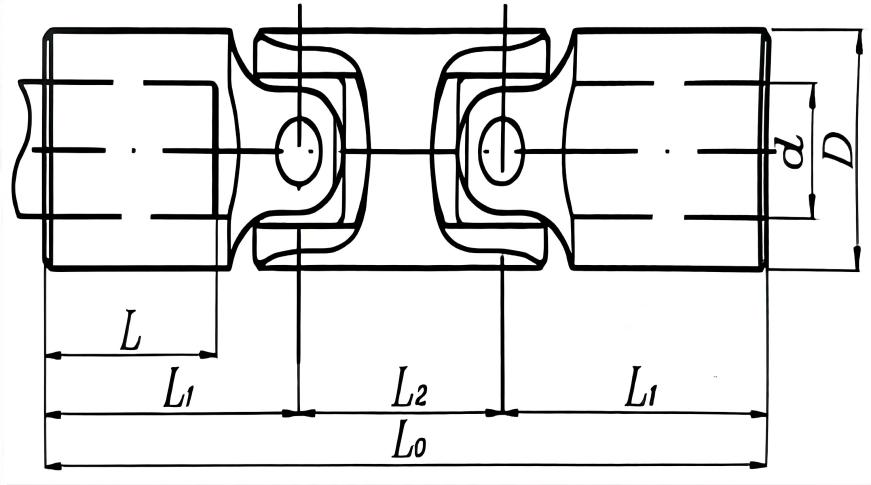

RSK-WS tipi kaplin, sabit veya sabite yakın hız iletimi sağlamak için tipik olarak çift üniversal mafsal düzenlemesine sahiptir. Ana bileşenleri şunları içerir:

İki Çapraz Şaft Düzeneği: Temel bileşenler. Her meclis şunlardan oluşur:

Çapraz Şaft (Örümcek): Yüksek mukavemetli alaşımlı çelikten dövülmüş, ana yük taşıyan bileşendir

İğneli Rulmanlar: Sürtünmeyi azaltmak için çapraz milin dört muylusu üzerine monte edilmiştir

Rulman Kapakları / Contaları: Rulmanları sabitleyin ve toza ve suya karşı koruma sağlayın

İki Boyunduruk (Flanş Boyundurukları veya Kaynak Boyundurukları): Çapraz mil düzeneklerine bağlayın

Bir Ara Şaft (Tahrik Şaftı): Her iki uçtaki boyundurukları kamalar veya flanşlar aracılığıyla bağlar

Spline Kayar Kovan (Kayma Tüpü): RSK-WS tipinin tanımlayıcı bir özelliği. Ara şaft genellikle dahili bir kanallı kayar manşonla birleşen harici kanallarla tasarlanmıştır. Bu, tahrik milinin torku iletirken eksenel olarak kaymasına olanak tanır ve termal genleşme/büzülme veya kurulumun neden olduğu eksenel yer değiştirmeyi telafi eder.

Kayar Yataklar veya Yağlama Bağlantı Parçaları (Gresörlükler): Kama tertibatının yağlanmasını sağlayın.

Temel Özellikler:

1.Geniş Açılı Tork İletim Yeteneği:

Tek bir bağlantı, aynı doğrultuda olmayan eksenlere sahip ekipmanların veya çalışma konumu değişen ekipmanların bağlanması için uygun olan 15° - 25° veya daha fazla bir çalışma açısına ulaşabilir.

2. Üstün Ağır Yük Kapasitesi:

Yüksek mukavemetli alaşımlı çelik ve büyük boyutlu iğneli rulmanlar kullanır. Sağlam yapısı, onu son derece yüksek torkun (milyonlarca Newton metreye kadar) iletilmesi için en güvenilir mekanik çözümlerden biri haline getirir. Metalurji haddehanelerinde, madencilik makinelerinde vb. yaygın olarak kullanılır.

3.Güçlü Kombine Yanlış Hizalama Telafisi:

Açısal Dengeleme: Çapraz şaft eklemlenmesi yoluyla elde edilir.

Eksenel Telafi: WS tipinin önemli bir avantajı olan spline kayan manşon aracılığıyla büyük mesafeli eksenel hareket (birkaç yüz milimetreye kadar) sağlar.

Radyal Dengeleme: Bir dereceye kadar uyarlanabilirliğe sahiptir.

4.Yüksek İletim Verimliliği:

Güvenilir Yapı, Uzun Hizmet Ömrü:

Tüm yük taşıyan parçaların metalik olduğu olgun tasarım. Doğru bakım yapıldığında uzun servis ömrü sunar.

Başlıca Uygulama Alanları

WS tipi, aşağıdakiler için uygun olan klasik bir "Ağır Sanayinin Dayanağı" kaplinidir:

Metalurji Endüstrisi: Çelik haddehaneleri (açılan haddehaneler, profil haddeleri, levha haddeleri) için ana ve yardımcı tahrikler.

Kaldırma ve Taşıma: Büyük liman ayaklı vinçlerinin, gemi yükleyicilerinin/boşaltıcılarının bom orsa mekanizmaları.

Madencilik Makineleri: Ekskavatörler, kırıcılar, bilyalı değirmenler için tahrik sistemleri.

İnşaat Makineleri: Büyük paletli vinçlerin tahrik bölümleri, tünel açma makineleri.

Kağıt Makineleri, Deniz Güverte Makineleri ve geniş açılı, yüksek torklu iletim gerektiren diğer uygulamalar.
