Güç Aktarımı için RSK-KC Zincir Kaplinleri Kolay Kurulum Daha Düşük Hizalama Gereksinimleri

Bize Ulaşın

Özellik

Basit Yapı, Düşük Maliyet

Kolay Kurulum, Daha Düşük Hizalama Gereksinimleri

Güçlü Yük Taşıma Kapasitesi

Nispeten Büyük Eksenel Yer Değiştirmeye İzin Verir

Basit Bakım (açık tasarımlar için)

Kolay Sökme

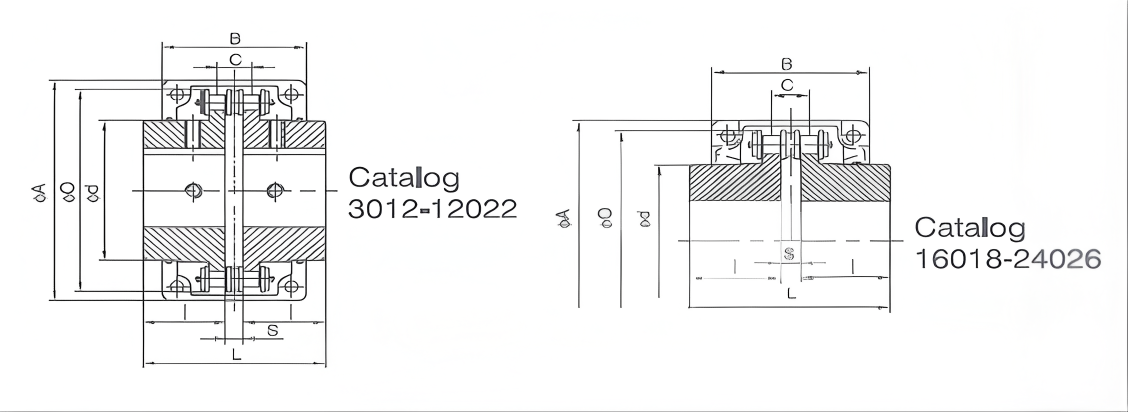

P/N

Uygulanabilir

Aralığı

Şaft

pilot

Maksimum

Açısal

(Derece)

Cıvata

Maksimum

Tork(Nm)

Maksimum

Devrim (rpm)

Atalet

(kg. cm²)

Gerekli

Miktarı

Gres (kg)

Ağırlık G(kg)

KC-3012

KC-4012

KC-4014

KC-4016

KC-5014

12-16

12-22

12-28

14-32

15-35

101

64.8

79.4

87.4

99.7

29,8

36.0

40.0

45.0

5.2

7.4

9.7

10.2

14.4

18.1

1°

190

249

329

419

620

5000

4800

3600

3.7

5.5

9.7

14.4

28.0

0.10

0.13

0.17

0.22

0.4

0.8

1.1

1.4

2.2

KC-5016

KC-5018

KC-6018

KC-6020

KC-6022

16-40

16-45

20-56

20-60

20-71

111

122

142

158

168

110

106

127

139

151

99.7

99,7

123.5

45.0

45,0

56.0

9.7

11.5

105

117

18.1

22,8

22.8

M10

791

979

1810

2210

2610

3600

3000

2500

37.0

56.3

137.3

210.2

295.0

0.26

0.36

0.50

0.60

0.70

2.7

3.8

6.2

7.8

10.4

KC-8018

KC-8020

KC-8022

KC-10020

KC-12018

20-80

20-90

20-100

25-110

35-125

190

210

226

281

307

110

121

140

160

170

169

185

202

233

256

141.2

145.2

157.2

178.8

202.7

63.0

65.0

71.0

80.0

90.0

15.2

18.8

22.7

129

137

153

181

29.3

35.8

45.4

M12

3920

4800

5640

8400

12700

2000

1800

1500

520.0

812.4

1110.0

2440.0

3940.0

0.90

1.10

1.20

1.80

3,20

12.7

16.0

20.2

33.0

47.0

KC-12022

KC-16018

KC-16022

KC-20018

KC-20022

35-140

63-160

80-200

82-205

100-255

357

375

440

465

545

210

228

279

289

363

304

340

405

425

506

222.7

254.1

310.1

437.5

477.5

100.0

112.0

140.0

200.0

220.0

22.7

30.1

37.5

181

240

245

285

300

45.4

58.5

71.6

M12

M16

M20

18300

26400

38100

54100

77800

1250

1100

1000

800

600

7810.0

14530.0

32220.0

50980.0

111100.0

4.40

7.20

9,90

11.80

15.80

72.0

108.0

187.0

286.0

440.0

KC-24022

KC-24026

120-310

150-360

110

140

650

745

448

526

607

704

650.0

700.0

302.5

327.5

340

350

87.8

M20

137000

186000

600

500

310000.0

598500.0

21.90

28.10

869.0

1260.0

Açıklama

Tamamen "Makaralı Zincir Kaplini" olarak bilinen KC Zincir Kaplini, aynı sayıda dişe sahip iki zincir dişlisi tipi yarım kaplin ile çift telli veya çok telli makaralı zincirlerin birbirine geçmesi yoluyla gücü ileten mekanik bir elemandır.

Temel prensibi, torku iletmek için zincir dişlisi dişleri ile zincir makaraları arasındaki kavramayı kullanırken, iki şaft arasındaki göreceli yer değiştirmeyi telafi etmek için zincirin "esnekliğine" dayanır. Elastik elemanları olmayan esnek kaplinler kategorisine aittir. Dengeleme kapasitesi öncelikle zincir menteşeleri arasındaki boşluktan ve zincirin doğal esnekliğinden kaynaklanır.

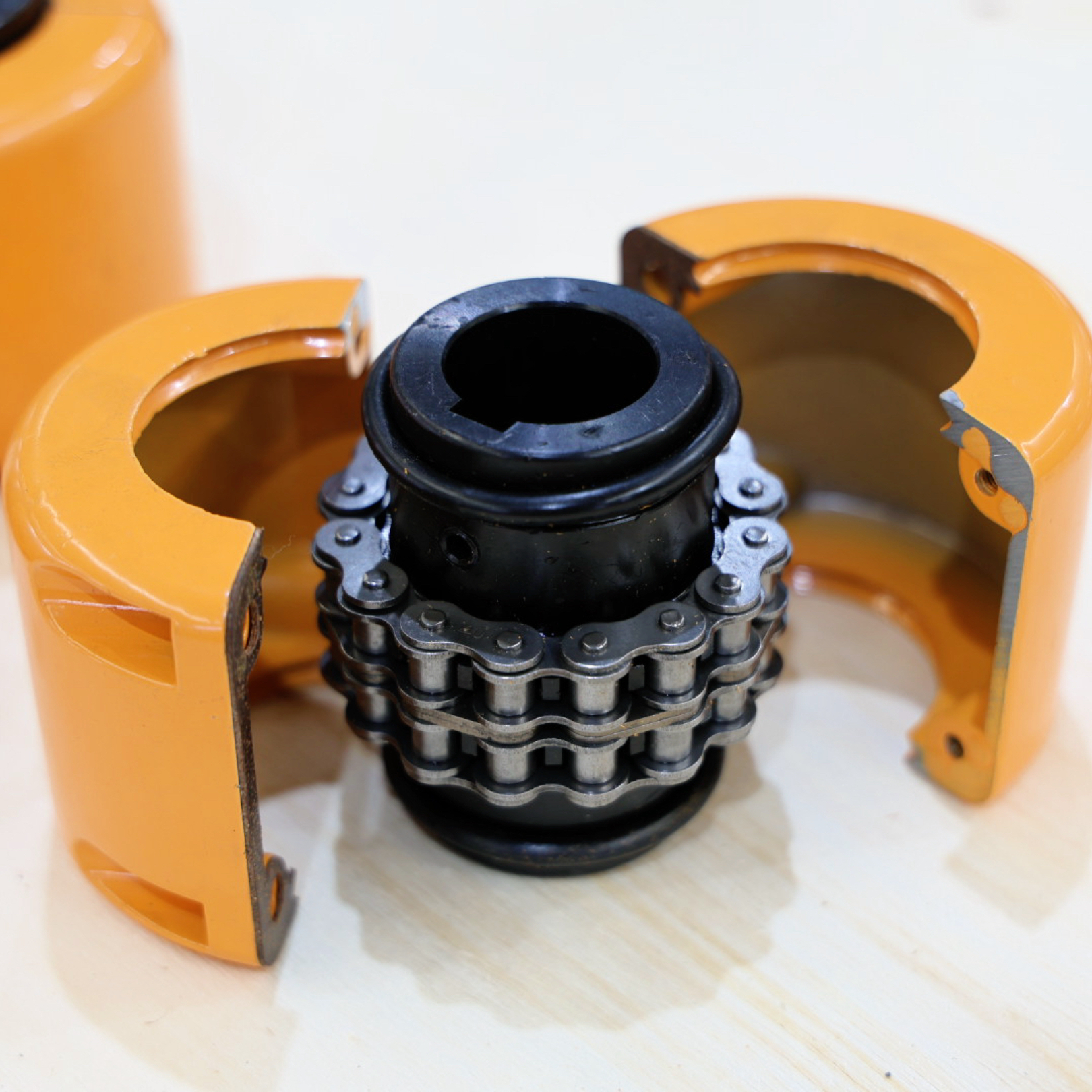

Standart bir KC zincir kaplini temel olarak aşağıdaki bileşenlerden oluşur:

İki Dişli Tipi Yarım Kaplin: Dişlilerle aynı şekle sahip, genellikle yüksek kaliteli alaşımlı çelikten yapılmış ve kamalar, konik burçlar vb. aracılığıyla tahrik ve tahrik edilen millere bağlanır.

Çift Telli (veya Çok Telli) Makaralı Zincir: Her iki yarım kaplin etrafına sarılmış ve birbirine geçmiş, ara esnek eleman olarak hizmet eder.

Koruma (Gövde): Genellikle cıvatalarla tutturulmuş iki ayrı metal kapaktan (çelik veya alüminyum) yapılır. Temel işlevleri şunlardır:

Güvenlik Koruması: Yüksek hızda dönen zincirin kırılması durumunda dışarı fırlayarak kazalara neden olmasını önler.

Yağlayıcı Haznesi: Zincirin sürekli yağlanmasını ve paslanmasını önlemek için gresle doldurulabilir.

Toz ve Kirletici Koruma: Zinciri harici toz, nem ve döküntülerden korur.

Temel Özellikler

Basit Yapı, Düşük Maliyet:

Az sayıda bileşen, olgun üretim süreçleri (dişliler ve zincirler standart parçalardır). Maliyet-performans oranı en yüksek olan kaplin türlerinden biridir.

Kolay Kurulum, Daha Düşük Hizalama Gereksinimleri:

Doğal açıklığı ve esnekliği nedeniyle, miller arasındaki eksenel, radyal ve açısal kurulum hatalarına (birleşik yanlış hizalama) karşı iyi uyum sağlar. Kurulum ve hizalama, dişli veya disk kaplinlere kıyasla daha hızlı ve kolaydır.

Güçlü Yük Taşıma Kapasitesi:

Çok telli zincir tasarımı önemli miktarda tork iletebilir, bu da onu orta güçte ve orta yüklü tahrik uygulamaları için uygun hale getirir.

Nispeten Büyük Eksenel Yer Değiştirmeye İzin Verir:

Zincir dişli dişleri boyunca eksenel olarak kayarak termal genleşme veya yatak boşluklarından kaynaklanan önemli eksenel dalgalanmaların telafi edilmesini sağlar.

Basit Bakım (açık tasarımlar için):

Korumasız ilk açık tip zincir kaplinleri, aşınmanın doğrudan gözlemlenmesine ve yağlamanın kolaylaşmasına olanak tanıyordu. Modern korumalı tasarımlar aynı zamanda inceleme ve yeniden yağlama için gövdenin yalnızca periyodik olarak açılmasını gerektirir.

Kolay Sökme:

Bağlı makinelerin eksenel hareketini gerektirmez. Koruma cıvatalarının ve zincir bağlantı baklasının (kullanılıyorsa) çıkarılması, zincirin çıkarılmasına ve serbest bırakılmasına olanak tanır.

Başlıca Uygulama Alanları

KC zincir kaplinleri, orta ve düşük hızlarda, orta yüklerde, bir miktar yanlış hizalama telafisi gerektiren ve yüksek aktarım hassasiyetinin kritik olmadığı ekonomik uygulamalar için uygundur.

mesela:

Tarım Makineleri: Biçerdöverler, traktörler vb. için tahrikler.

Taşıma Ekipmanları: Bantlı konveyörler, zincirli konveyörler için tahrikler.

Genel Endüstriyel Ekipmanlar: Fanlar, pompalar, karıştırıcılar, tamburlar.

İnşaat Makineleri: Küçük karıştırma tesisleri, kaldırma ekipmanları.

Maliyete duyarlı bazı hafif sanayi makineleri.
