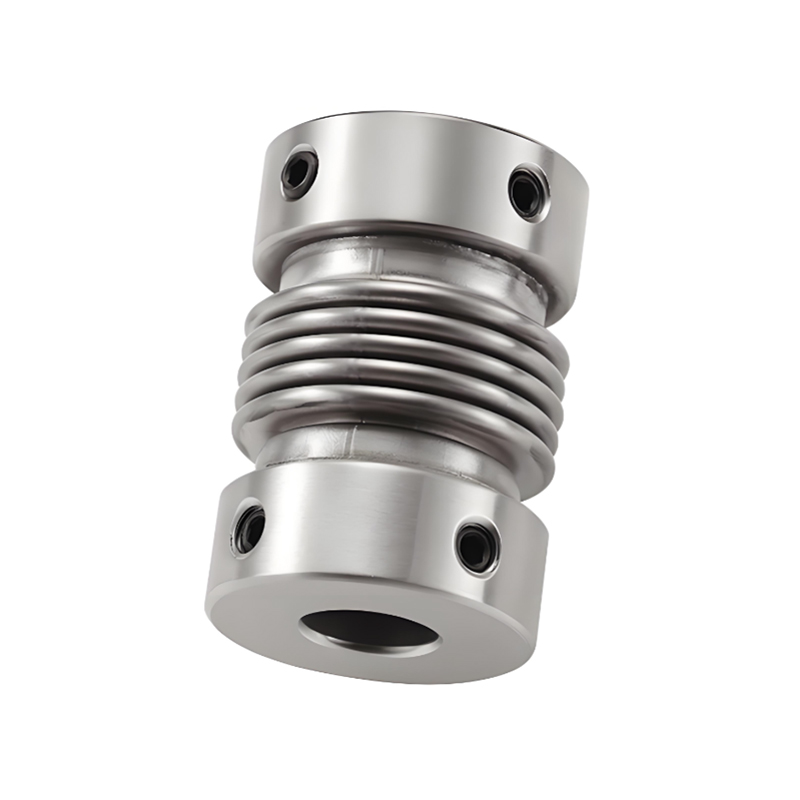

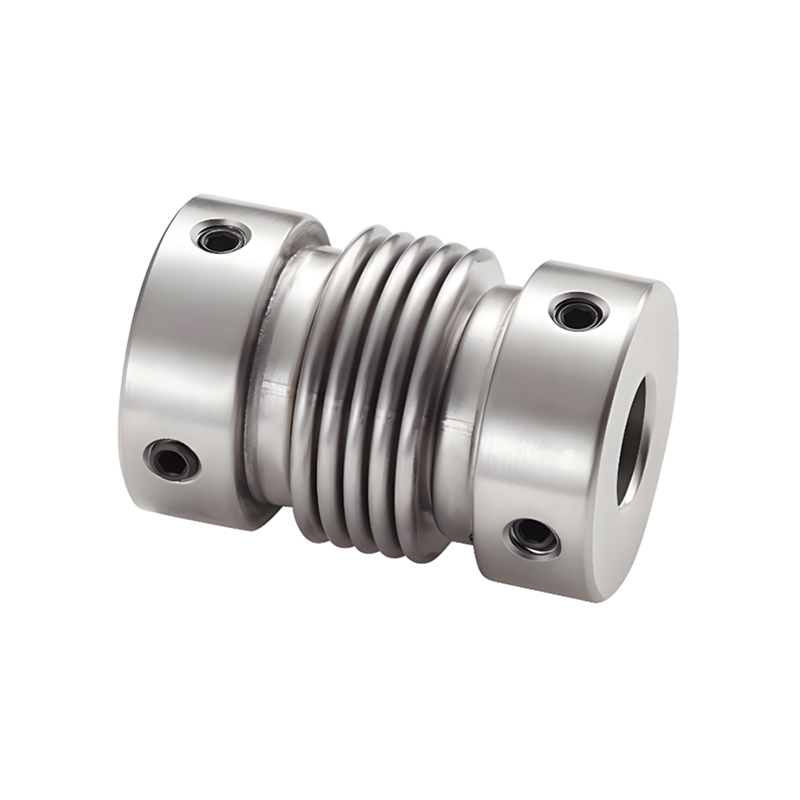

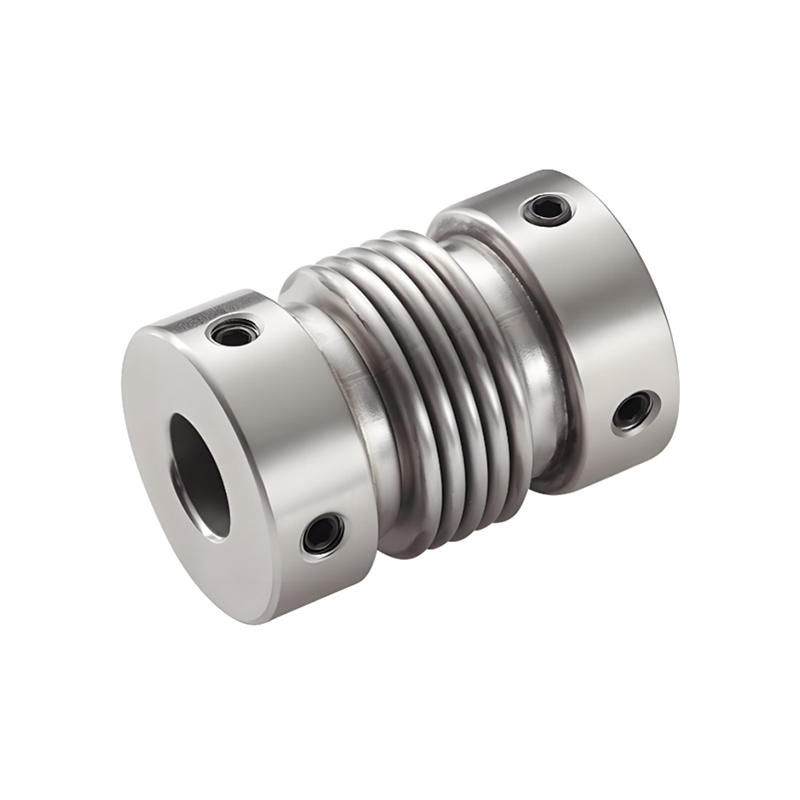

RSK-CPRG İyi Korozyon Direnci Paslanmaz Çelik Körük Kaplinleri Konumlandırma Vidası

Bize Ulaşın

Şartname

> Tamamı mükemmel korozyon direncine sahip paslanmaz çelikten yapılmıştır

>Körük ve mil kovanı arasında lazer kaynak, sıfır dönüş boşluğu, ileri ve geri hareketlere uygun

>Körük yapısı radyal, açısal ve eksenel sapmaları daha etkili bir şekilde telafi eder

>Konumlandırma vidasının sıkma yöntemi

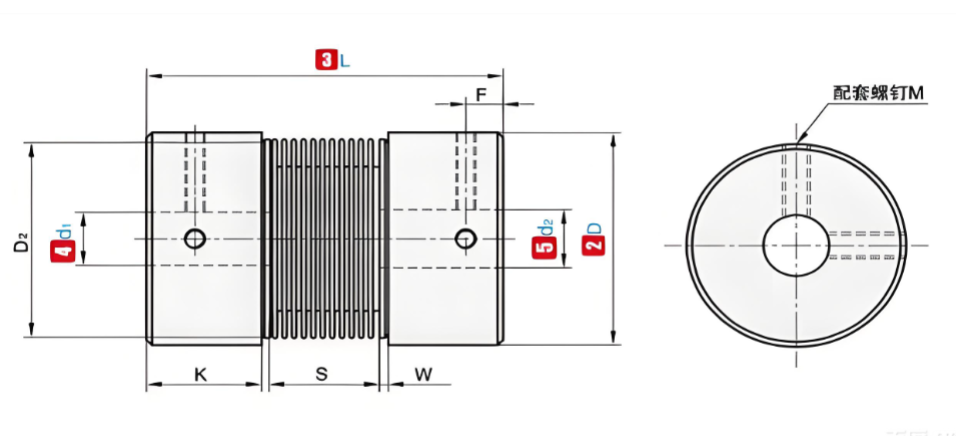

P/N	ΦD	L	Standart İç Çap (mm)	K	W	S	D₂	F	M	Tork sıkma (N.m)
RSK-CPRG	16	27	4-5-6-6.35-7-8	7.5	2	8	13.5	3	M3	1.2
	20	32	5-6-6.35-7-8-9-9.525-10	7.2	2.8	12	18	3.5	M3	1.2
	22.5	34	5-6-6.35-7-8-9-9.525-10	8.05	2.8	12.3	20.2	3.6	M4	2.5
	25	37	6-6.35-7-8-9-9.525-10	9.5	3	12	20.2	4.5	M4	2.5
	32	42	8-9-9.525-10-11-12-12.7-14-15	8	4	18	27.2	4.5	M5	5
Not: Kaplinin her iki ucundaki iç delikler, minimum ve maksimum iç çaplarla serbestçe birleştirilebilir. Tabloda işaretlenen iç çap boyutları yalnızca referans amaçlıdır. Müşterinin talep ettiği delik çapı da yalnızca referans amaçlıdır. Müşterinin talep ettiği delik çapı için lütfen bizimle irtibata geçiniz.

P/N	ΦD	L	Derecelendirme torku (N.m)	Önyargıya izin ver(mm)	Eğime izin ver(∠°)	Eksenel sapmaya izin ver(mm)	RPM'ye izin ver	Statik burulma sertliği (N.m/rad)	Atalet momenti (N.m)	Ağırlık(g)
RSK-CPRG	16	27	1.2	0.1	2	0.3 -0,1	16000	150	7,9X10⁻⁷	22
	20	32	2.2	0.1	2	0.3 -0,1	13000	220	2,0X10⁻⁶	36
	22.5	34	2.7	0.15	2	0.3 -0,1	12000	300	6,2X10⁻⁶	54
	25	37	3	0.15	2	0.5 -1.3	11000	330	6,7X10⁻⁶	73
	32	42	3.7	0.2	2	0.5 -1.3	10000	490	2.0X10⁻⁵	128
Not: Yukarıdaki atalet torku ve teknik parametreler, maksimum açıklık standardına göre ölçülür. Maksimum nominal tork değeri kaplinin kendisinin dayanıklılığı ile ilgilidir. Dış çap ne kadar büyük olursa kuvvet de o kadar büyük olur ve dış çap ne kadar küçük olursa izin verilen hız da o kadar yüksek olur.

Tanımla

Kaplin esas olarak iki adet yüksek mukavemetli paslanmaz çelik göbekten ve ortada ince duvarlı paslanmaz çelik körükten oluşur. Eşsiz körük yapısı, yalnızca iki şaft arasındaki radyal, açısal ve eksenel sapmaları etkili bir şekilde telafi etmekle kalmaz, kurulum hatası olduğunda veya ekipmanın çalışması sırasında şaftın yer değiştirmesi durumunda düzgün ve doğru güç iletimi sağlar, aynı zamanda titreşimi emer, ekipmanın çalışma gürültüsünü azaltır ve genel servis ömrünü uzatır.

Malzeme açısından yüksek kaliteli paslanmaz çelik, her türlü yağ ve kimyasal madde erozyonundan korkmadan, kapline mükemmel yağa ve korozyona dayanıklı özellikler kazandırmak üzere seçilmiştir ve gıda işleme, kimya endüstrisi, ilaç endüstrisi ve son derece yüksek hijyen ve korozyon direnci gereksinimleri olan diğer endüstriler için uygundur. Özel sızdırmazlık tasarımı ayrıca dış yabancı maddelerin girişini engeller ve iç hassas yapının stabil çalışmasını sağlar.

Boşluk yok ve yüksek hassasiyet özelliklerine sahiptir, torku doğru bir şekilde iletebilir, güçlü burulma sertliği, saat yönünde ve saat yönünün tersine tutarlı dönüş özellikleri, yüksek iletim doğruluğu ve yüksek hassasiyetli ekipmanın çalışma gereksinimlerini karşılayabilir. Kullanıcıların gerçek çalışma koşullarına göre esnek bir şekilde seçim yapmasına uygun olan üst vida sabitleme tipi, kelepçe sabitleme tipi ve genleşme manşonu sabitleme tipi dahil olmak üzere çeşitli kurulum yöntemleri vardır ve kurulum basit ve hızlıdır. Bakım gerektirmeme özelliği, ekipmanın işletim ve bakım maliyetlerini büyük ölçüde azaltır ve üretim verimliliğini artırır. İster yüksek hassasiyetli bir CNC takım tezgahı, ister son derece yüksek stabilite gereksinimlerine sahip otomatik bir üretim hattı olsun, bu kaplin mükemmel performans sergileyebilir ve ekipmanın istikrarlı çalışması için sağlam bir garanti sağlayabilir.
