Şartname

RSK-TGL naylon iç dişli halkalı tambur dişli kaplini, hafif ve düşük gürültülü bir şanzıman bağlantı bileşenidir. Temel özelliği, tambur şeklindeki dış dişli manşonuyla iç içe geçen iç dişli halkasını oluşturmak için yüksek mukavemetli bir naylon malzemenin kullanılmasıdır. Mükemmel şok emilimi, titreşim sönümleme ve elektrik yalıtım özellikleri sunarak, titreşim bastırma ve elektriksel korozyona karşı korumanın gerekli olduğu, küçük ila orta tork gereksinimlerine sahip hassas iletim uygulamaları için uygun hale getirir.

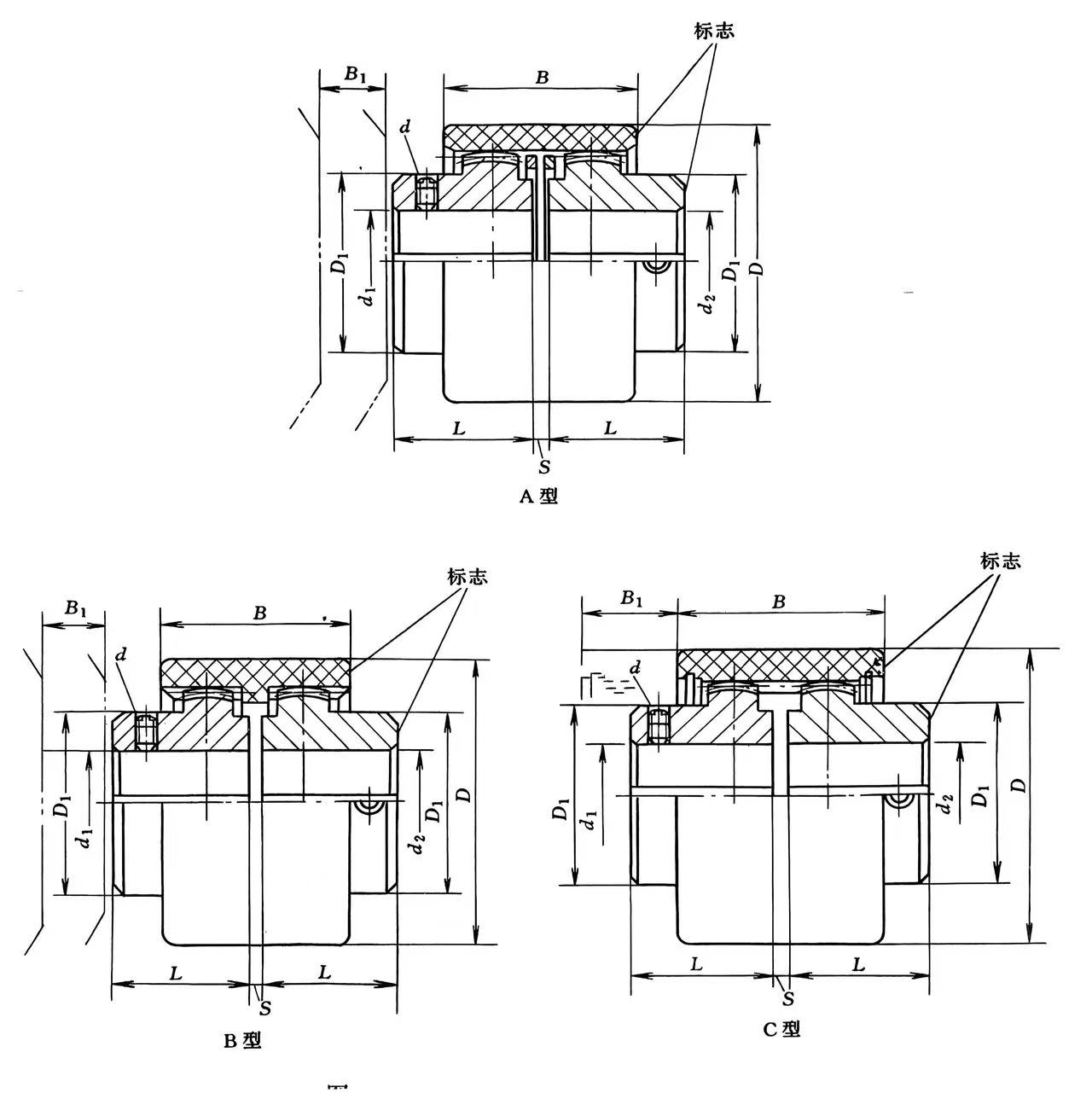

Modeli	Nominal Tork /N·m	İzin Verilen Dönme Hız [n]	Mil Delik Çapı	Mil Deliği Uzunluk L	D			B				S	d	Ağırlık		Atalet Momenti I
					A, B şeklinde	C şeklinde		A, B şeklinde	C şeklinde	A, B şeklinde	C şeklinde
														A şeklinde B şeklinde	C şeklinde	A şeklinde B şeklinde	C şeklinde
TGLA1 TGLB1	10	10000	6,7	16	40	--	25	38	--	17	--	4	--	0.2	--	0.00003	--
			8,9	20									M5
			10, 11	22
			12,14	27
TGLA2 TGLB2	16	9000	8,9	20	48	--	32	38	--	17	--	4	M5	0.278	--	0.00006	--
			10, 11	22
			12,14	27
			16、18、19	30
TGLA3 TGLB3 TGLC3	31.5	8500	10, 11	22	56	58	36	42	52	19		4	M5	0.482	0.533	0.00012	0.00015
			12,14	27							24
			16、18、19	30
			20、22,24	38
TGLA4 TGLB4 TGLC4	45	8000	12,14	27	66	70	45	46	--	21	26	4	M8	0.815	0.869	0.00033	0.0004
			16、18、19	30					56
			20、22,24	38
			25,28	44
TGLA5 TGLB5 TGLC5	63	7500	14	27	75	85	50	48	--	22	27	4	M8	1.39	1.52	0.00072	0.00088
			16、18、19	30					58
			20、22,24	38
			25,28	44
			30,32	60
TGLA6 TGLB6 TGLC6	80	6700	16、18、19	30	82	90	58	48	58	22	27	4	M8	2.02	2.15	0.0012	0.0015
			20、22,24	38
			25,28	44
			30,32、35、38	60
TGLA7 TGLB7 TGLC7	100	6000	20、22,24	38	92	100	65	50	60	23	28	4	M8	3.01	3.14	0.0024	0.0027
			25,28	44
			30,32、35、38	60
			40,42	84
TGLA8 TGLB8 TGLC8	140	5600	22、24	38	100	100	72	50	60	23	28	4	M8	4.06	4.18	0.0037	0.0039
			25,28	44
			30,32、35、38	60
			40,42、45、48	84
TGLA9 TGLB9 TGLC9	355	4000	25,28	44	140	140	96	72	85	34	41	4	M10	8.25	8.51	0.0155	0.0166
			30,32、35、38	60
			40,42、45、48、 50,55,56	84
			60,63,65,70	107
TGLA10 TGLB10 TGLC10	710	3150	30,32、35、38	60	175	175	128	95	95	45	45	6	M10	16.92	17.1	0.052	0.0535
			40,42、45、48、 50,55,56	84
			60,63,65,70、 71,75	107
			80,85	132
TGLA11 TGLB11 TGLC11	1250	3000	40,42、45、48、 50,55,56	84	210	210	165	102	102	48	48	8	M10	34.26	34.56	0.1624	0.165
			60,63,65,70、 71,75	107
			80,85、90、95	132
			100, 110	167
TGLA12 TGLB12 TGLC12	2500	2120	50,55,56	84	270	270	192	135	135	63	63	10	M16	66.42	66.86	0.4674	0.4731
			60,63,65,70、 71,75	107
			80,85、90、95	132
			100, 110、120、125	167

Tanımla

Dişli kaplini, doğrusal olmayan şaftlar için yüksek torklu bir mekanik konnektördür; açısal, radyal ve eksenel yanlış hizalamayı telafi ederken gücü iletmek için manşonlardaki iç/dış dişli dişlerini kullanır; bu da onu uzun ömür için uygun yağlama ve bakım gerektirmesine rağmen yüksek güç yoğunluğunun ve güvenilirliğin çok önemli olduğu çelik fabrikaları, pompalar ve konveyörler gibi ağır endüstriyel kullanımlar için ideal kılar.

Nasıl çalışır?

Bileşenler: Her bir mile, manşonlarla (iç dişli dişleriyle) bağlanan iki göbek (dış dişli dişleri) takılır.

Yanlış Hizalama Telafisi: Dişli dişleri harekete izin verir, miller arasındaki açısal (yan yana), radyal (ofset) ve eksenel (uçtan uca) yanlış hizalamanın üstesinden gelmek için esneyebilir.

Tork Aktarımı: Taçlı dişli dişleri arasındaki yüksek yüzey teması, olağanüstü burulma sertliği ile verimli, yüksek torklu güç aktarımı sağlar.

Temel Özellikler ve Faydalar

Yüksek Tork: Çok yüksek torklu yükleri kaldırabilir.

Kompakt: Dar alanlara sığacak şekilde yüksek güç/ağırlık oranı sunar.

Güvenilir: Uygun yağlama ile uzun servis ömrü sağlar.

Çok yönlü: Farklı ihtiyaçlar için çeşitli konfigürasyonlarda (tek/çift bağlantı, sert/esnek yarımlar) mevcuttur.

Uygulamalar

Rulo tahrikleri (çelik, kağıt endüstrileri)

Pompalar, fanlar, konveyörler

Güç üretim ekipmanları

Bakım

Dişli dişlerini korumak için periyodik yağlama (gres) gerektirir.
