RSK Izgara kaplinleri Kurulum Talimatları

Performansı kaplin büyük ölçüde kurulum ve bakımını nasıl yaptığınıza bağlıdır. Izgara kaplinleri, değişiklik yapılmadan yatay veya dikey konumda çalışacak şekilde tasarlanmıştır.

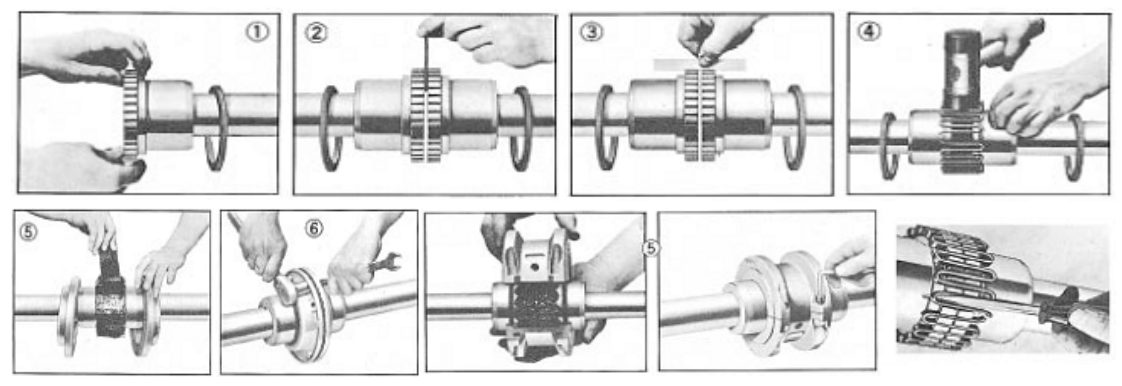

1. Montaj Contaları ve Göbekleri
Tüm metal parçaları yanıcı olmayan solvent kullanarak temizleyin ve göbekleri, milleri ve kama yuvalarını çapak açısından kontrol edin. Göbekleri monte etmeden önce contaları hafifçe gresle kaplayın ve millerin üzerine yerleştirin. Aksi belirtilmediği sürece göbekleri, göbek yüzü millerin ucuyla aynı hizada olacak şekilde ilgili millere monte edin. Döşendiğinde vidaları sıkın.

2. Boşluk ve Açısal Hizalama

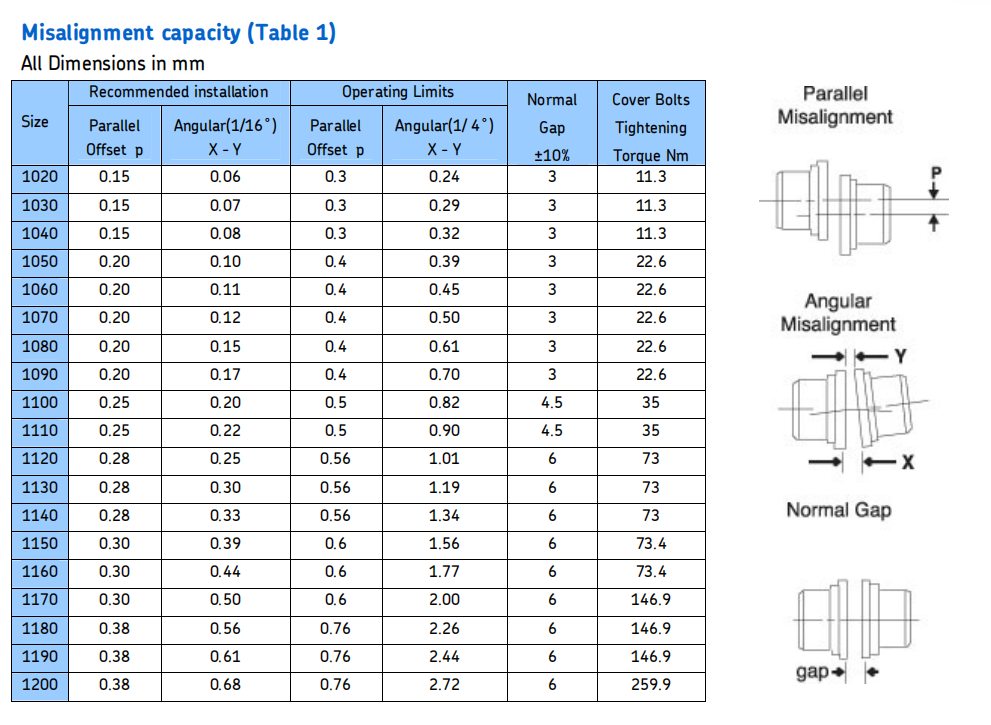

Tablo 1'de belirtilen boşluğa eşit kalınlıkta bir aralayıcı çubuk kullanarak. Çubuğu, şekilde gösterildiği gibi 90° aralıklarla aynı derinliğe yerleştirin ve çubuk ile göbek yüzü arasındaki boşluğu sensörlerle ölçün. Minimum ve maksimum ölçümlerdeki fark Tablo 1'de belirtilen açısal sınırları aşmamalıdır.

3. Ofset Hizalaması
Düz bir kenar, her iki göbek üzerinde ve ayrıca 90° aralıklarla kare şeklinde (veya Tablo 2'de belirtilen sınırlar dahilinde) duracak şekilde hizalayın. Açıklık, Tablo 1'de belirtilen Paralel Ofset kurulum sınırlarını aşmamalıdır. Tüm temel cıvatalarını sıkın ve Adım 2 ve 3'ü tekrarlayın. Gerekirse kaplini yeniden hizalayın.

4. Izgarayı Ekle
Izgarayı yerleştirmeden önce boşluğu ve olukları belirtilen yağlayıcıyla doldurun. Izgarayı aynı yönde sabitleyin; bu, kapak yarımlarındaki dönmeyen pim ile ızgaranın doğru temasını sağlayacaktır. Bağlantı dişlerinin üzerinden geçmek için ızgarayı hafifçe açın ve yumuşak bir tokmakla oturtun.

5. Gres Paketi ve Kapakları Birleştirin
Izgara arasındaki ve etrafındaki boşlukları mümkün olduğu kadar fazla yağlayıcıyla doldurun ve fazlalığı ızgaranın üst kısmıyla silin. Contaları kapaktaki oyuklarla aynı hizada olacak şekilde göbeklere yerleştirin. Contaları alt kapak yarısının flanşına konumlandırın ve eşleşme işaretleri aynı tarafta olacak şekilde kapakları birleştirin. Contaları, contalara dayanıncaya kadar içeri itin ve kapak yarımlarını bağlantı elemanlarıyla sabitleyin, Tabloda belirtilen torkla sıkın. Bağlantı elemanlarının sıkılması sırasında contaların yerinde kaldığından emin olun.
