Dişli Kaplini Kurulum Talimatları

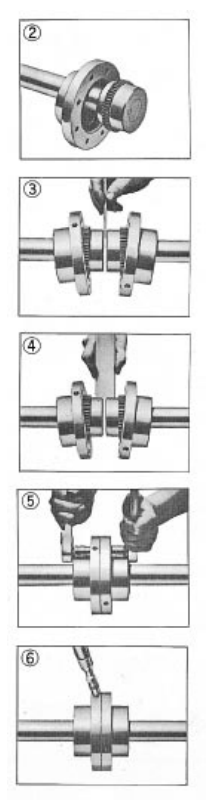

1. Flanşlı Kovanları, Contaları ve Göbekleri Monte Edin

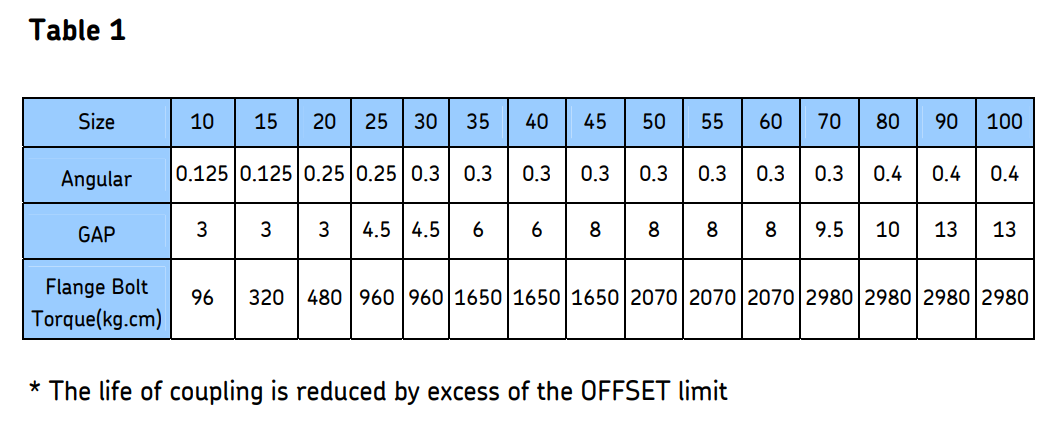

Tüm parçaları temizleyin. Taçlı dişli dişlerini ve O-Ring'i gresleyin. O-Ring'i millerin üzerine yerleştirin. Flanşlı manşonları conta halkalarıyla birlikte millerin üzerine yerleştirin ve göbekleri ilgili millere monte edin. Sızıntıyı önlemek için kama kanallarını kapatın. Ayar vidalarını takın ve sıkın. Ekipmanı Tablo 1'deki gibi göbek boşluğuna yaklaşık olarak hizalayacak şekilde konumlandırın.

2. Boşluk ve Açısal Hizalama

Tablo 1'de belirtilen boşluğa eşit kalınlıkta bir aralayıcı çubuk kullanın. Çubuğu aynı derinliğe 90° aralıklarla yerleştirin ve çubuk ile göbek yüzü arasındaki boşluğu sensörlerle ölçün.

3. Ofset Hizalaması

Tablo 1'e bakarak her 90°'de kontrol ederek şaftı düz bir çubukla hizalayın. Duyargalarla kontrol edin. Komparatör kullanarak ofset sınırını aşmadığınızdan emin olun.

4. Kaplini Birleştirin

Flanşların arasına contayı yerleştirin ve yağlama deliğini 90° açıyla konumlandırarak cıvataları sıkın. Bağlantı elemanlarını Tablo 1'de belirtilen torkla sıkın.

5. Büyük Boy (70 üzeri)

Şunu yükleyin: kaplin yukarıdaki gibi. Tüm yağlama tapalarını çıkarın ve önerilen gres miktarını, açık yağlama deliğinden akana kadar kaplinin içine koyun, ardından tapayı kullanın. Karşı tarafta açılan delikten taşana kadar gres doldurun.
